厚度为5.5mm的扁平传感头

采用机器人导线

传感器部也配有动作指示灯

可通过单触式接插件简单连接

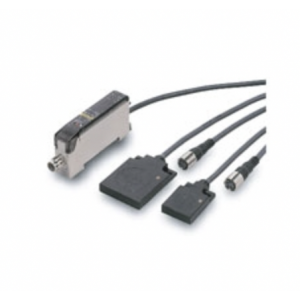

本体

传感器部分 放大器单元部分 形状 检测距离(可变范围) 型号 输出形式 型号 important;"> 扁平型  非屏蔽  important;">10mm  (4 ～10mm) E2J-W10MA 1M important;">直流3线式NPN集电极  开路输出 E2J-JC4A 2M important;">20mm  (8～20mm) E2J-W20MA 1M

附件（另售）

防尘罩

不属传感器、放大器的附件，因此请根据需要订购。   形状 用途 适用 型号 important;"> important;">防尘用 * E2J-JC4A (放大器)用 XS3Z-13 E2J-W□MA (传感器)用 XS3Z-15   * 该防尘罩为防尘用。无保护结构IP67的性能，安装在接插件上时，需确实推入接插件的安装部位。

带导线的传感器I/O接插件

传感器中不附带，因此请根据需要进行订购。   形状 用途 导线芯线数 导线长度 型号 备注 important;"> important;">延长用 important;">4芯 important;">1m XS3W-M421-401-R M8螺钉固定型  机器人(耐振用)  直线/直线型 important;">2m XS3W-M421-402-R

传感器部分



型号		E2J-W10MA	E2J-W20MA
标准检测距离		10 mm	20 mm
检测距离可变范围		4～10mm	8～20mm
应差		检测距离的15%以下
可检测物体		导体和电介质体
标准检测物体		接地金属板 50×50×1mm
响应频率		70Hz以上
响应频率		检测显示(红色)
环境温度范围		工作时、保存时：各-10～+55°C (无结冰、无结露)
环境湿度范围		工作时、保存时：各35～85%RH (无结露)
振动(耐久)		10～500Hz 上下振幅2mm或150m/s2 X、Y、Z各方向 2h
冲击(耐久)		500m/s2 X、Y、Z各方向 3次
保护结构		IEC标准 IP66
连接方式		接插件中继型(机器人导线) (标准导线长1m)
质量(包装后)		约30g	约40g
材质	外壳	耐热ABS



放大器单元部分



型号		E2J-JC4A
电源电压		DC24V±20% 纹波(p-p) 10%以下
消耗电流		30mA以下
控制  输出	开关容量	NPN集电极开路输出 100mA以下 (DC30V以下)
	残留电压	1V以下
指示灯		动作显示(橙色)  电源显示(绿色)
灵敏度调整钮转速		8圈、带指示器
保护回路		反连接保护、负载短路保护、浪涌吸收
环境温度范围		工作时、保存时：各-10～+55°C (无结冰、无结露)
环境温度范围		工作时、保存时：各35～85%RH (无结露)
温度的影响  (传感器+放大器)		0～40°C的温度范围内+23°C时，检测距离为±25%以下
电压的影响		在额定电源电压的±20%范围内，额定电源电压时，检测距离的±1%以下
绝缘电阻		50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～150Hz 上下振幅1.5mm或100m/s2  X、Y、Z各方向 2h
冲击(耐久)		300m/s2 X、Y、Z各方向 3次
保护结构		IEC标准 IP50
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约60g
材质	外壳	ABS
附件		安装支架、使用说明书

（单位：mm）

本体

传感器部分

E2J-W10MA

请点击此处，查看大图。

E2J-W20MA

请点击此处，查看大图。

放大器单元部分

E2J-JC4A

附件（另售）

防尘罩 材质： 氯乙烯（红色）

XS3Z-13 （放大器E2J-JC4A用）

XS3Z-15 （传感器E2J-W□MA用）
