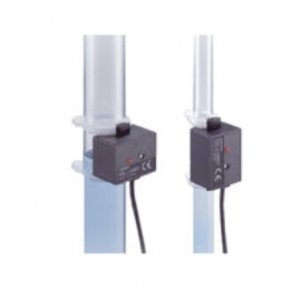

旁通管安装型

适用于φ8～11mm、φ12～26mm的大范围管径

放大器内置型、省空间安装

本体



检测方式	适用管径	形状	输出形式/动作模式		型号
静电容量方式	φ8～11mm	important;">	NPN集电极开路输出	NO	E2K-L13MC1 2M
				NC	E2K-L13MC2 2M
	φ12～26mm	important;">		NO	E2K-L26MC1 2M
				NC	E2K-L26MC2 2M

项目 型号			E2K-L13MC□	E2K-L26MC□
适用管道	材质		非金属
	尺寸	外径	φ8～11mm	φ12～26mm
		壁厚	1mm以下	1.5mm以下
可检测物体			液体 ＊
反复距离精度			±0.2mm以下
应差	因管道尺寸、  溶液而变化  的参考值		0.6～5mm	0.3～3mm
电源电压(使用电压)			DC12～24V 纹波10%以下(DC10.8～30V)
消耗电流			12mA以下
控制输出	开关容量		100mA以下
	残留电压		1V以下(负载电流：100mA、导线长：2m时)
检测液位			凹形记号位置
指示灯			检测显示(橙色)
环境温度范围			使用时：0～+55℃、保存时：-10～+65℃ (无结冰、结露)
环境温度范围			使用时、保存时：各25～85%RH (无结露)
温度的影响			0～+55℃的温度范围内+23℃时，检测水平的±4mm (纯水以及20%盐水)  (E2K-L13MC□的管道直径φ8的纯水为±6mm)
电压的影响			额定电源电压±10%的范围内，额定电源电压时的检测水平的±0.5mm
绝缘电阻			50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压			AC500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)			10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)			500m/s2　X、Y、Z各方向3次
保护结构			IEC标准 IP66
连接方式			导线引出型(标准导线长2m)
质量(包装后)			约70g
材质	外壳、罩盖		耐热ABS
	电线夹		NBR
附件			捆扎带2条、防滑管4根、灵敏度调整用螺丝刀1把、使用说明书



* 以下情况下，会出现无法测量的现象，必须在设置的装置上进行检测性能的确认后再使用。
(1) 液体的相对介电常数或导电率较低时，由于本机采用静电容量式，因此有时可能无法检测液位。
(2) 液体容量少，或由于管道尺寸的小直径、壁厚等，使液位变化的相应容量变化很小的情况下
(3) 管道内壁有高粘度液体膜及大量的泡沫残留，或管道内外壁附着、堆积污垢等情况下


（单位：mm）

E2K-L13MC□

E2K-L26MC□
