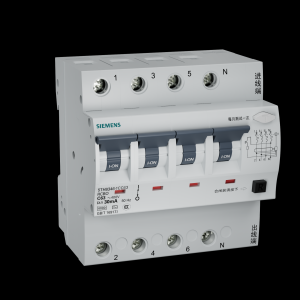

小型断路器 400V 6kA，3+N 极，D，50A |
| 版本 |
| 产品品牌名称 |
SENTRON |
| 产品名称 |
断路器 |
| 一般技术数据 |
| 极数 |
4 |
| 电极规格 |
3P+N |
| 脱扣特性级别 |
D |
| 机械式使用寿命（转换周期） 典型 |
10 000 |
| 过压类别 |
III |
| 污染程度 |
3 |
| 电压 |
| 电压类型 工作电压 |
AC |
| 绝缘电压 (Ui) |
|
| ● 单相位运行时 AC 时 测定值 |
440 V |
| ● 多相位运行时 AC 时 测定值 |
440 V |
| 电源电压 |
| 供电电压 |
|
| ● AC 时 测定值 |
400 V |
| 值域 供电电压频率的 |
50/60 Hz |
| 工作电压 DC 时 测定值 ***大值 |
72 V |
| 防护等级 |
| 防护等级 IP |
IP20，带连接导线 |
| 交换容量 |
| 电流通断能力 |
|
| ● 根据 EN 60898 测定值 |
6 kA |
| 耗散 |
| 损耗功率 [W] 电流测定值时 AC 时 在热运行状态中 每个电极 |
3.8 W |
| 使用的适宜性 |
机械制造/工业 |
| 产品详细信息 |
| 产品组件 |
|
| ● 上方组合端子 |
是 |
| ● 下方组合端子 |
是 |
| ● 可一同切断的中性线 |
是 |
| 产品特点 |
|
| ● 符合 EN 60204-1 的主开关特点 |
否 |
| ● 无卤素 |
是 |
| ● 可密封 |
是 |
| ● 不含硅 |
是 |
| 产品扩展 可安装 辅助装置 |
是 |
| 短路 |
| 短路电流 (Icn) 分断能力 |
|
| ● AC 时 根据 UL 1077 和 CSA C22.2 235 号 |
5 kA |
| 连接 |
| 可连接的导线截面 单芯线的 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
35 mm² |
| 可连接的导线截面 多芯线 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
35 mm² |
| 可连接的导线截面 细芯线的 带有电缆末端加工 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
25 mm² |
| 拧紧转矩 [lbf·in] 螺栓连接时 |
|
| ● ***小值 |
22 lbf·in |
| ● ***大值 |
31 lbf·in |
| 拧紧扭矩 螺栓连接时 |
|
| ● ***小值 |
2.5 N·m |
| ● ***大值 |
3.5 N·m |
| 位置 电源连接电缆 |
任意 |
| 机械设计 |
| 高度 |
90 mm |
| 宽度 |
72 mm |
| 深度 |
76 mm |
| 安装深度 |
70 mm |
| 宽度分配单元的数量 |
4 |
| 紧固类型 |
快速紧固系统 |
| 装入位置 |
任意的 |
| 净重 |
660 g |
| 环境条件 |
| 环境温度影响 |
***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C |
| 抗震强度 符合 IEC 60068-2-6 |
5 至 25Hz 时 ±1mm；25 至 150Hz 时 50m/s² |
| 环境温度 运行期间 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
| 环境温度 存放期间 |
|
| ● ***小值 |
-40 °C |
| ● ***大值 |
75 °C |
| 测试循环数量 适用于环境检测 根据 IEC 60068-2-30 |
28 |
