产品描述
ComIoT 18 模块是一款基于联发科MTK7621芯片方案，研发的高 性 能 嵌 入 式 WIFI6 模 块 。该 模 块 符 合 IEEE 标 准 802.11a/b/g/n/ac/ax，�？榧闪� 2.4G/5.8G 射频收发器，具有传输速率高等特点。
产品的优势
-
相容 IEEE 802.11 a/b/g/n/ac/ax
-
专用的高性能 32-bit RISC CPU
-
在 2.4 GHz 频带支持 20/40MHz 频宽和 5G 的 20/40/80MHZ 的带宽
-
支持 2.4g/ 5.8 GHz 频段，数据速率高达 573+1201Mbps
-
支持 AP和客户端 两种模式
-
内置 TCP/IP 协议栈
-
3.3V 单电源供电
�？槌叽�75mm×60mm，与其它模块相比不算小尺寸，这也是因为IOT18�？榧闪酥诙嗟墓δ�。外置I-PEX 天线座，丰富的硬件接口：Ethernet、UART、GPIO、PCIE、TF card、带两个USB接口，分别为USB3.0、USB2.0；在数据持续发送下平均工作电流：800mA， 正常模式下平均：750mA。IOT18�？橛涤形迩д淄谒冢С�2.4g&5.8 GHz双频段，兼容多种协议，大大提升了带宽通道，新的技术解决了数据传输互相冲突，无序竞争的问题，能带给用户***畅快体验。
作为一款双频 WiFi 路由�？�，IOT18符合*****的技术规格，可用来直接做WiFi路由，覆盖区域广、信号好、可供多个设备连接，除了做路由方案外，HLK-RM60在如下场景能发挥出优势作用。
使用场景
①具有密集设备接入的场景，对带宽和时延的要求非常高，比如智能教室、大型场馆、体育馆、有大量的终端接入，而且上面有很多语音和视频的应用。
②loT的场景，在智能楼宇，包括一些智慧医院，可以通过IOT18把loT的传感器把数据传回到网络中来。特别是在智慧医院的建设应用中，医疗器械及与医疗大数据之间的网络联接，**且**的数据查找，对速度与带宽都会有越来越高的要求。
③一些关键应用的场景，包括一些自动化的设备，比如机器人的小车，IOT18可以对低时延的一些应用加以支持。

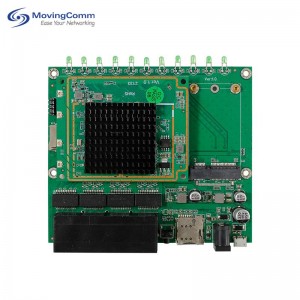

技术的更新绝不是以高成本替代原有方案，而是以更低的成本追求更快更**的使用体验，改善人们的生活。IOT18使用*****的技术，带来不错的网上冲浪体验，兼容性更优于前代产品，可直接代替已有方案。现在配有成套的测试底板，可供测试，欢迎索样提早测试尽快体验。
产品规格
|
主芯片
|
MTK MT7621DAT+MT7905DAN+MT7975DN
|
|
Flash
|
SPI NOR Flash 16MB （可扩展至32MB）
|
|
内存
|
256MB
|
|
射频频率
|
2.40~2.4835GHz & 5.725~5.850GHz
|
|
WiFi协议
|
802.11a/b/g/n/ac/ax(2X2)
|
|
调制解调
|
11b: DBPSK, DQPSK and CCK and DSSS
11g: BPSK, QPSK, 16QAM, 64QAM and OFDM
11n: MCS0~15 OFDM
11a:BPSK, QPSK, 16QAM, 64QAM
11ac:BPSK, QPSK, 16QAM, 64QAM, 256QAM,OFDM
11ax:BPSK, QPSK, 16QAM, 64QAM, 256QAM，1024QAM，OFDMA
|
|
理论带宽
|
11b:1, 2, 5.5 and 11Mbps
11g:6, 9, 12, 18, 24, 36, 48 and 54 Mbps
11n: MCS0~5,MIMO up to 300Mbps
11a:6, 9, 12, 18, 24, 36, 48 and 54 Mbps
11ac:wave2,MU-MIMO,up to 867Mbps
11ax:2.4Ghz up to 573Mbps,5.8GHz up to 1201Mbps
|
|
封装方式
|
120Pin 连接器
|
|
主要接口
|
Ethernet*5
UART*2
USB2.0*1
USB3.0*1
PCIE*1
TF card *1
|
|
PCB
|
4层
|
|
产品尺寸/重量
|
75mm x 60.5mm x 12.3mm / 30g （含散热片）
|
|
天线
|
标准ipex /直插是SMA（可选）
|
|
工作温度
|
-20°C to +70°C
|
|
存储温度
|
-40°C to +90°C
|
|
湿度
|
5% ~ 95%
|
|
静电防护
|
Human Body Model: -2KV ~ +2KV
|
|
静电防护
|
Machine Mode: -200V ~ +200V
|
|
工作电压
|
12V +/-10%
|
|
平均功耗
|
3.8W
|
|
散热尺寸（建议）
|
40 x 40 x 6
注意：由于wifi6的芯片发热较大，为了不影响性能，需要控制模组温度≤70℃
|
|
GPIO输出电压
|
1.8 V & 3.3V +/-10%
|
