SIMATIC S7-300，模擬模塊 SM 334，非隔離 4 模擬輸入/2 模擬輸出，1個 20針，牽拉和插接，帶有主動背板總線是可行的

電源電壓

負載電壓 L+

● 額定值 (DC)

24 V

輸入電流

來自電源電壓和負載電壓 L+（空載），***大值

110 mA

來自背板總線 DC 5 V，***大值

55 mA

功率損失

功率損失，典型值

3 W

模擬輸入

模擬輸入端數量

4

● 電壓測量時

4

電壓輸入允許的輸入電壓（毀壞限制），***大值

20 V

電流輸入允許的輸入電流（毀壞限制），***大值

40 mA

循環時間（所有通道），***大值

5 ms

輸入范圍

● 電壓

是

● 電流

是

● 熱電偶

否

● 電阻溫度計

否

● 電阻

否

輸入范圍（額定值），電壓

● 0 至 +10 V

是

— 輸入電阻（0 至 10 V）

100 k

輸入范圍（額定值），電流

● 0 至 20 mA

是

— 輸入電阻（0 至 20 mA）

50

導線長度

● 屏蔽，***大值

200 m

模擬輸出

模擬輸出端數量

2

電壓輸出，短路保護

是

電壓輸出，短路電流，***大值

11 mA

電流輸出，空載電壓，***大值

15 V

輸出范圍，電壓

● 0 至 10 V

是

輸出范圍，電流

● 0 至 20 mA

是

負載電阻（在額定輸出范圍內）

● 電壓輸出端的***小值

5 k

● 電壓輸出端的電容負載，***大值

1 µF

● 電流輸出端的***大值

300

● 電流輸出端的電感負載，***大值

1 mH

導線長度

● 屏蔽，***大值

200 m

輸入端的模擬值構成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

8 bit

● 可參數化的集成時間

否

輸出端的模擬值構成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

8 bit

● 轉換時間（每個通道）

500 µs

起振時間

● 對于電阻負載

0.3 ms

● 對于電容負載

3 ms

● 對于電感負載

0.3 ms

傳感器

信號傳感器連接

● 用于電壓測量

是

● 對于作為兩線制測量變送器時的電流測量

否

● 對于作為四線制測量變送器時的電流測量

是

誤差/精度

整個溫度范圍內的操作錯誤限制

● 電壓，與輸入范圍有關，(+/-)

0.9 %

● 電流，與輸入范圍有關，(+/-)

0.8 %

● 電壓，與輸出范圍有關，(+/-)

0.6 %

● 電流，與輸出范圍有關，(+/-)

1 %

基本錯誤限制（25 °C 時的操作錯誤限制）

● 電壓，與輸入范圍有關，(+/-)

0.7 %

● 電流，與輸入范圍有關，(+/-)

0.6 %

● 電壓，與輸出范圍有關，(+/-)

0.5 %

● 電流，與輸出范圍有關，(+/-)

0.5 %

報警/診斷/狀態信息

報警

否

診斷功能

否

電位隔離

模擬輸入電位隔離

● 在通道和背板總線之間

否

模擬輸出電位隔離

● 在通道之間

否

● 在通道和背板總線之間

否

● 在通道和電子元件電源電壓之間

是

絕緣

絕緣測試，使用

DC 500 V

連接技術

需要的前置插頭

20 針

尺寸

寬度

40 mm

高度

125 mm

深度

117 mm

重量

重量，約

285 g

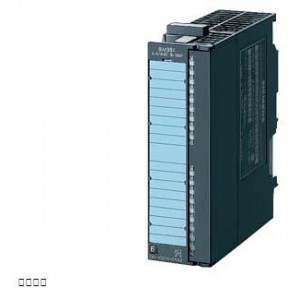

西門子模擬模塊 6ES7334-0CE01-0AA0 非隔離 4 模擬輸入/2輸出 1個 20針
