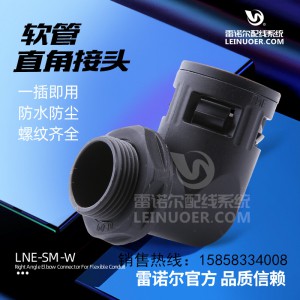

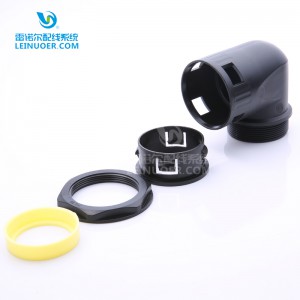

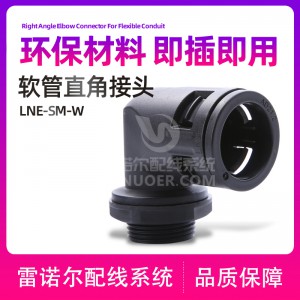

LNE-SM -W 軟管直角接頭
產品材質： PA尼龍 (polyamide)
螺紋規格： 公制（M） 德制（PG），英制 （G）
工作溫度： -40℃ ~ ＋100℃
產品顏色： 黑色、灰色（特殊顏色可以定做）
產品認證： RoHS認證
產品特性：內鎖扣和本體特殊設計，裝卸只需撥插無需工具使用方法： LNE-SM-W 型軟管直角接頭是軟管的配套產品，可接入設備箱體上，
也可以根據選用螺紋接入進出口為內螺紋的電動設備上，只需軟管插入接口即可。
|
Order No. Black 訂貨號 黑色
|
Order No.Grey 訂貨號 灰色
|
Suitable Flexible Conduit 適配軟管
|
Dimension Of Thread 螺紋尺寸
|
AG Outer Diameter AG外徑（mm）
|
I (mm)
|
C (mm)
|
E (mm)
|
F (mm)
|
Packaging Unit Units/Pack 包裝單位 （個/包）
|
|
LNE-SM-W-M12B
|
LNE-SM-W-M12G
|
AD10.0
|
M12×1.5
|
12
|
7
|
10
|
32
|
18
|
100
|
|
LNE-SM-W-M16B
|
LNE-SM-W-M16G
|
AD10.0
|
M16×1.5
|
16
|
10
|
10
|
32
|
20
|
100
|
|
LNE-SM-W-M12B
|
LNE-SM-W-M12G
|
AD11.6
|
M12×1.5
|
12
|
7
|
10
|
32
|
18
|
100
|
|
LNE-SM-W-M16B
|
LNE-SM-W-M16G
|
AD11.6
|
M16×1.5
|
16
|
10
|
10
|
34.5
|
20
|
100
|
|
LNE-SM-W-M16B
|
LNE-SM-W-M16G
|
AD13.0
|
M16×1.5
|
16
|
10
|
10
|
34.5
|
20
|
100
|
|
LNE-SM-W-M18B
|
LNE-SM-W-M18G
|
AD13.0
|
M18×1.5
|
18
|
10
|
10
|
35
|
24
|
100
|
|
LNE-SM-W-M20B
|
LNE-SM-W-M20G
|
AD13.0
|
M20×1.5
|
20
|
11
|
10
|
35
|
24
|
100
|
|
LNE-SM-W-M16B
|
LNE-SM-W-M16G
|
AD15.8
|
M16×1.5
|
16
|
11
|
10
|
37.5
|
24
|
100
|
|
LNE-SM-W-M18B
|
LNE-SM-W-M18G
|
AD15.8
|
M18×1.5
|
18
|
11
|
10
|
37.5
|
24
|
100
|
|
LNE-SM-W-M20B
|
LNE-SM-W-M20G
|
AD15.8
|
M20×1.5
|
20
|
12
|
10
|
37.5
|
24
|
50
|
|
LNE-SM-W-M20B
|
LNE-SM-W-M20G
|
AD18.5
|
M20×1.5
|
20
|
15
|
11.5
|
43.5
|
27
|
50
|
|
LNE-SM-W-M20B
|
LNE-SM-W-M20G
|
AD21.2
|
M20×1.5
|
20
|
15
|
13
|
49
|
31
|
50
|
|
LNE-SM-W-M24B
|
LNE-SM-W-M24G
|
AD21.2
|
M24×1.5
|
24
|
17
|
13
|
49
|
31
|
50
|
|
LNE-SM-W-M25B
|
LNE-SM-W-M25G
|
AD21.2
|
M25×1.5
|
25
|
17
|
13
|
49
|
31
|
50
|
|
LNE-SM-W-M25B
|
LNE-SM-W-M25G
|
AD25.0
|
M25×1.5
|
25
|
19.5
|
13
|
52
|
32
|
50
|
|
LNE-SM-W-M25B
|
LNE-SM-W-M25G
|
AD28.5
|
M25×1.5
|
25
|
19.5
|
13
|
57
|
34
|
50
|
|
LNE-SM-W-M27B
|
LNE-SM-W-M27G
|
AD28.5
|
M27×2.0
|
27
|
23
|
13
|
57
|
34
|
50
|
|
LNE-SM-W-M30B
|
LNE-SM-W-M30G
|
AD28.5
|
M30×2.0
|
30
|
23
|
13
|
57
|
34
|
50
|
|
LNE-SM-W-M32B
|
LNE-SM-W-M32G
|
AD28.5
|
M32×1.5
|
32
|
23
|
13
|
65
|
43
|
50
|
|
LNE-SM-W-M32B
|
LNE-SM-W-M32G
|
AD34.5
|
M32×1.5
|
32
|
27
|
14.5
|
65
|
43
|
20
|
|
LNE-SM-W-M36B
|
LNE-SM-W-M36G
|
AD34.5
|
M36×2.0
|
36
|
29
|
14.5
|
64
|
43
|
20
|
|
LNE-SM-W-M40B
|
LNE-SM-W-M40G
|
AD34.5
|
M40×1.5
|
40
|
29
|
14.5
|
64
|
43
|
20
|
|
LNE-SM-W-M40B
|
LNE-SM-W-M40G
|
AD42.5
|
M40×1.5
|
40
|
34
|
14.5
|
72
|
50
|
10
|
|
LNE-SM-W-M48B
|
LNE-SM-W-M48G
|
AD42.5
|
M48×2.0
|
48
|
36
|
14.5
|
72
|
50
|
10
|
|
LNE-SM-W-M50B
|
LNE-SM-W-M50G
|
AD54.5
|
M50×1.5
|
50
|
44
|
16
|
84
|
64
|
5
|
|
LNE-SM-W-M60B
|
LNE-SM-W-M60G
|
AD54.5
|
M60×2.0
|
60
|
48
|
16
|
84
|
64
|
5
|
|
LNE-SM-W-M63B
|
LNE-SM-W-M63G
|
AD54.5
|
M63×1.5
|
63
|
48
|
16
|
84
|
64
|
5
|
|
LNE-SM-W-PG7-10B
|
LNE-SM-W-PG7-10G
|
AD10.0
|
PG7
|
12.5
|
7
|
10
|
32
|
16
|
100
|
|
LNE-SM-W-PG7-11.6B
|
LNE-SM-W-PG7-11.6G
|
AD11.6
|
PG7
|
12.5
|
7
|
10
|
32
|
18
|
100
|
|
LNE-SM-W-PG9-13B
|
LNE-SM-W-PG9-13G
|
AD13.0
|
PG9
|
15.2
|
10
|
10
|
34
|
20
|
100
|
|
LNE-SM-W-PG11-15.8B
|
LNE-SM-W-PG11-15.8G
|
AD15.8
|
PG11
|
18.6
|
12
|
10
|
37.5
|
24.3
|
100
|
|
LNE-SM-W-PG13.5-15.8B
|
LNE-SM-W-PG13.5-15.8G
|
AD15.8
|
PG13.5
|
20.4
|
14
|
10
|
37.5
|
24
|
100
|
|
LNE-SM-W-PG13.5-18.5B
|
LNE-SM-W-PG13.5-18.5G
|
AD18.5
|
PG13.5
|
20.4
|
14
|
11
|
43.5
|
27
|
50
|
|
LNE-SM-W-PG16-21.2B
|
LNE-SM-W-PG16-21.2G
|
AD21.2
|
PG16
|
22.5
|
15
|
13
|
48
|
31
|
50
|
|
LNE-SM-W-PG21-28.5B
|
LNE-SM-W-PG21-28.5G
|
AD28.5
|
PG21
|
28.3
|
22
|
13
|
57
|
34
|
50
|
|
LNE-SM-W-PG29-34.5B
|
LNE-SM-W-PG29-34.5G
|
AD34.5
|
PG29
|
37
|
29
|
14
|
64
|
43
|
20
|
|
LNE-SM-W-PG36-42.5B
|
LNE-SM-W-PG36-42.5G
|
AD42.5
|
PG36
|
47
|
38
|
14
|
72
|
50
|
10
|
|
LNE-SM-W-PG48-54.5B
|
LNE-SM-W-PG48-54.5G
|
AD54.5
|
PG48
|
59.3
|
50
|
15.5
|
84
|
64
|
5
|
|
LNE-SM-W-G3/8-13B
|
LNE-SM-W-G3/8-13G
|
AD13.0
|
G3/8″
|
16.7
|
10
|
12
|
32
|
20
|
100
|
|
LNE-SM-W-G1/2-21.2B
|
LNE-SM-W-G1/2-21.2G
|
AD21.2
|
G 1/2″
|
21
|
11
|
13
|
49
|
31
|
50
|
|
LNE-SM-W-G1/2-25B
|
LNE-SM-W-G1/2-25G
|
AD25.0
|
G 1/2″
|
21
|
11
|
13
|
52
|
32
|
50
|
|
LNE-SM-W-G3/4-28.5B
|
LNE-SM-W-G3/4-28.5G
|
AD28.5
|
G 3/4″
|
26.4
|
21
|
13.5
|
57
|
34
|
50
|
|
LNE-SM-W-G1-34.5B
|
LNE-SM-W-G1-34.5G
|
AD34.5
|
G 1″
|
33
|
28
|
15
|
65
|
43
|
20
|
