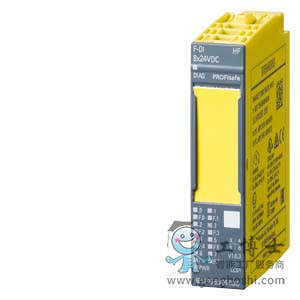

SIMATIC DP，電子模塊 針對 ET 200SP，F-DI 8x 24VDC HF， 15mm 結構寬度， 至 PLe (ISO 13849-1)/ SIL3(IEC 61508) |
| 一般信息 |
| 產品類型標志 |
F-DI 8x24VDC HF |
| 固件版本 |
|
| ● 可更新固件 |
是的 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC01 |
| 產品功能 |
| ● I&M 數據 |
是的; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
SIMATIC Safety V17 及以上版本，帶 HSP 0360 |
| ● STEP 7 可組態/ 已集成，自版本 |
為 6ES7136-6BA00-0CA0 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.35 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
不 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是的 |
| 電源符合 NEC Class 2 要求 |
不 |
| 輸入電流 |
| 耗用電流，***大值 |
40 mA; 無負載 |
| 傳感器供電 |
| 輸出端數量 |
8 |
| 24 V 傳感器供電 |
| ● 24 V |
是的; ***小值 L+ (-1.5 V) |
| ● 短路保護 |
是的; 電子的（響應閾 0.7 A 至 1.8 A） |
| ● 每條通道的***大輸出電流 |
300 mA |
| ● 每個模塊的***大輸出電流 |
800 mA; 所有編碼器的總電流 |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
7 byte; S7-300/400F CPU，6 字節 |
| ● 輸出端 |
5 byte; S7-300/400F CPU，4 字節 |
| 硬件擴展 |
| 自動編碼 |
是的 |
| ● 電子編碼鍵類型 F |
是的 |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 源型輸入/漏性輸入 |
是的; P 讀取 |
| 輸入特性符合 IEC 61131，類型 1 |
是的 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+15 至 +30 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
3.7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是的 |
| — 從“0”到“1”時，***小值 |
0.4 ms |
| — 從“0”到“1”時，***大值 |
20 ms |
| — 從“1”到“0”時，***小值 |
0.4 ms |
| — 從“1”到“0”時，***大值 |
20 ms |
| 用于技術功能 |
| — 可參數化 |
不 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
500 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是的 |
| 報警 |
| ● 診斷報警 |
是的 |
| ● 過程報警 |
不 |
| 診斷顯示 LED |
| ● RUN LED |
是的; 綠色 LED |
| ● ERROR LED |
是的; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是的; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是的; 綠色 LED |
| ● 用于通道診斷 |
是的; 紅色 LED |
| ● 用于模塊診斷 |
是的; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
不 |
| ● 在通道和背板總線之間 |
是的 |
| ● 在通道和電子元件電源電壓之間 |
不 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
是的 |
| 安全運行中可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PLe |
| ● 類別符合 ISO 13849-1 |
4 類線 |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 故障概率（使用時間為 20 年，維修時間為 100 小時） |
| — Low demand mode：平均失效概率 (PFDavg) 符合 SIL3 |
< 2.00E-05 |
| — High demand/continous mode：每小時故障概率 (PFH) 符合 SIL3 |
< 1.00E-09 1/h |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
4 000 m; 安裝高度 > 2000 m 時受限，參見系統手冊 ET 200SP |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
29 g |
