菲尼克斯电气可提供管理型和非管理型千兆工业以太网供电交换机，菲尼克斯交换机的这些产品通过IEC 61850认证，适用于DIN导轨安装。即使在恶劣环境中也可组建安全强大的网络：铜缆和光纤端口以及冗余功能可实现灵活系统联网，轻松分段工业网络。
快速以太网交换机和千兆交换机
l 提供宽温设计型号
l 支持DIN导轨及支架安装
l 带铜缆、光纤或SFP端口
l 支持扩展环网冗余：故障时仅需15 ms即可完成切换
l 至多支持64个VLAN，具备组播过滤和端口汇聚功能
l 安全功能（用户账户、端口安全、IEEE 802.1x RADIUS认证、HTTPS）
l 提供以太网供电 (PoE) 型号，各端口功率可达60 W，提供PoE专有组态选项
l 提供符合IEC 61850-3和IEEE 1613标准的型号
l 提供获ATEX和IECEx认证的型号

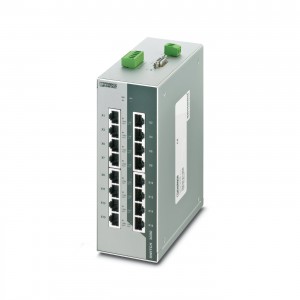

管理型以太网交换机，带16个10/100 Mbps RJ45端口，，操作温度-40°C ... +75°C
FL SWITCH 3000管理型工业以太网交换机集成了多种网络性能与安全特征，带完整的IEEE 冗余（STP/RSTP/MST）与15 ms冗余环网自愈时间。网页管理配置提供了简化的用户接口，可用于当前的应用以及适应未来需求的灵活应用。全面的光缆和铜质端口连接的应用可满足多种多样的应用场合需求。
一、尺寸
|
宽度
|
66 mm
|
|
高度
|
173 mm
|
|
深度
|
140 mm
|
|
EMC说明
|
EMC：A类产品，参见下载区内的制造商声明
|
二、材料规格
三、安装
四、接口
以太网（RJ45）
|
连接方式
|
RJ45
|
|
连接方法方面的注意事项
|
自适应和自交叉
|
|
传输速度
|
10/100 MBit/s
|
|
传输原理
|
以太网RJ45双绞线
|
|
传输长度
|
100 m
|
|
通道数目
|
16 (RJ45端口)
|
五、产品属性
|
类型
|
端子化设计
|
|
产品类型
|
交换机
|
|
MTTF
|
47.5 年数 (MIL-HDBK-217F标准，温度 25°C，占空比100%)
|
绝缘特性
|
保护等级
|
III (VDE 0106, IEC 60536)
|
六、交换机功能
|
基本功能
|
存储转发交换机、扩展环网和IEEE冗余、IGMP监听、端口和标记VLAN、端口和IEEE 802.1x安全、SNMP V3和Https安全、SNTP、网络自定义、用户账号
|
|
信号触点控制电压
|
24 V DC
|
|
信号触点控制电流
|
100 mA
|
|
冗余
|
ERR (Extended ring redundancy)
|
|
诊断和状态指示灯
|
LED： US1，US2（冗余电源电压），各端口的链接和活动
|
七、安全功能
|
基本功能
|
存储转发交换机、扩展环网和IEEE冗余、IGMP监听、端口和标记VLAN、端口和IEEE 802.1x安全、SNMP V3和Https安全、SNTP、网络自定义、用户账号
|
八、电气特性
|
本地诊断
|
US1、US2 电源电压 绿色LED灯
|
|
LNK/ACT 链接状态/数据传输 绿色LED灯
|
|
100 数据传输率 红色LED
|
|
额定条件下的***大功耗
|
7.49 W
|
|
试验区段
|
电源电压/功能接地 500 V 1 min.
|
|
传输介质
|
铜
|
九、电源
|
电源电压 (DC)
|
24 V DC (冗余)
|
|
电源电压范围
|
12 V DC ... 48 V DC
|
|
冲击电涌电流
|
4.76 A (5.5 ms)
|
|
残波
|
3.6 VPP (在允许的电压范围内)
|
|
典型电流耗量
|
261mA (US = 24 V DC)
|
