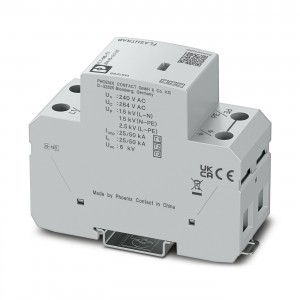

IEC 类别 |
T1 + T2 + T3 |
|
I + II + III |
|
|
EN类型 |
T1 + T2 + T3 |
|
IEC 电源系统 |
TN-S |
|
TT |
|
|
类型 |
导轨安装模块，单片 |
|
产品类型 |
组合型 |
|
电涌保护故障报警 |
可视状态指示窗口 |
|
过电压类别 |
IV |
|
|
|
|
污染等级 |
2 |
|
额定频率fN |
50 Hz (60 Hz) |
|
连接方式 |
螺钉连接 |
|
螺纹 |
M5 |
|
紧固扭矩 |
3Nm (2,5 mm² ... 16 mm²) |
|
4.5Nm (25 mm² ... 35 mm²) |
|
|
剥线长度 |
18 mm |
|
柔性导线横截面 |
2.5mm² ... 25 mm² |
|
硬导线横截面 |
2.5 mm² ... 35 mm² |
|
可连接导向横截面AWG |
13 ... 2 |
|
连接方式 |
叉形电缆端头 |
|
柔性导线横截面 |
2.5 mm² ... 25 mm² |
|
尺寸图 |
|
|
宽度 |
36 mm |
|
高度 |
89.8 mm |
|
深度 |
76.6 mm (7.5 mm（含DIN导轨）) |
|
水平针距 |
2 分区 |
|
颜色 |
浅灰色RAL 7035 |
|
阻燃等级，符合UL 94 |
V-0 |
|
材料的CTI值 |
600 |
|
绝缘材料 |
PBT |
|
材料组 |
I |
|
外壳材料 |
PBT |
|
开口式侧板 |
否 |
|

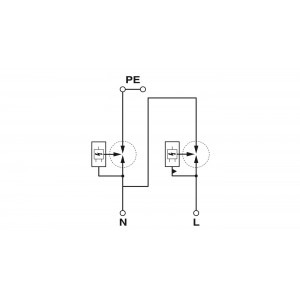

�；ねǖ� |
L-N |
|
L-PE |
|
|
N-PE |
|
|
额定电压 UN |
240/415 V AC (TN-S) |
|
240/415 V AC (TT) |
|
|
额定频率fN |
50 Hz (60 Hz) |
|
***大持续电压Uc |
264 V AC |
|
额定负载电流IL |
80 A (< 55 °C) |
|
残流IPE |
≤ 0.01 mA |
|
标称放电电流In (8/20) µs (L-N) |
25 kA |
|
标称放电电流In (8/20) µs (L-PE) |
25 kA |
|
标称放电电流In (8/20) µs (N-PE) |
50 kA |
|
组合电涌UOC |
6 kV |
|
冲击电流 (10/350) µs (L-N)，电荷量 |
12.5 As |
|
冲击电流 (10/350) µs (L-N)，特征能量 |
156 kJ/Ω |
|
冲击电流 (10/350) µs (L-N)，电流峰值Iimp |
25 kA |
|
冲击电流 (10/350) µs (L-PE)，电荷量 |
12.5 As |
|
冲击电流 (10/350) µs (L-PE)，特征能量 |
156 kJ/Ω |
|
冲击电流 (10/350) µs (L-PE)，电流峰值Iimp |
25 kA |
|
冲击电流 (10/350) µs (N-PE)，电荷量 |
25 As |
|
冲击电流 (10/350) µs (N-PE)，特征能量 |
625 kJ/Ω |
|
冲击电流 (10/350) µs (N-PE)，电流峰值Iimp |
50 kA |
|
总放电电流Itotal (10/350) µs |
50 kA |
|
额定断开续流值 Ifi (L-N) |
25 kA |
|
额定断开续流值 Ifi (N-PE) |
100 A |
|
额定短路电流ISCCR |
25 kA |
|
防护等级Up（L-N） |
≤ 1.5 kV |
|
电压�；に�Up (L-PE) |
≤ 2.5 kV |
|
电压保护水平Up (N-PE) |
≤ 1.5 kV |
|
残压Ures (L-N) |
≤ 1.5 kV (In时) |
|
≤ 1.3 kV (12.5 kA时) |
|
|
≤ 1.1 kV (5 kA时) |
|
|
≤ 1 kV (2.5 kA时) |
|
残压Ures (L-PE) |
≤ 1.7 kV (In时) |
|
≤ 1.5 kV (12.5 kA时) |
|
|
≤ 1.3 kV (5 kA时) |
|
|
≤ 1.2 kV (2.5 kA时) |
|
|
残压Ures (N-PE) |
≤ 1.3 kV (In时) |
|
≤ 1.1 kV (在 25 kA时) |
|
|
≤ 1 kV (at 10 kA) |
|
|
≤ 0.5 kV (5 kA时) |
|
|
UT下的TOV动作（L-N） |
457 V AC (5 秒 / 耐受模式) |
|
457 V AC (120 分钟 / 耐受模式) |
|
|
UT下的TOV动作（N-PE） |
1200 V AC (200 ms / 耐受模式) |
|
响应时间tA |
≤ 100 ns |
|
***大备用保险丝，带有V型连接线 |
80 A (gG) |
|
***大备用保险丝，带有支线接线 |
315 A (gG) |
|
�；さ燃� |
IP20 (已安装) |
|
环境温度（运行） |
-40 °C ... 85 °C |
|
环境温度（存放/运输） |
-40 °C ... 85 °C |
|
海拔 |
≤ 5000 m |
|
允许湿度（运行） |
5 % ... 95 % |
|
冲击力（运行） |
2g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
|
振动（操作） |
0,5g (9 … 200 Hz / 2.5 h / X, Y, Z) |
|
标准/规格 |
IEC 61643-11 |
|
标准/规格 |
EN 61643-11 |
|
安装类型 |
DIN导轨： 35 mm |
