菲尼克斯浪涌�；て�-插拔件-PT 3-HF-12DC-ST-2858043

点击图片查看原图

品牌：	菲尼克斯
2858043：	4017918878047
重量（不含包装）：	20.47 g
单价：	9999.00元/
所在地：	上海
有效期至：	长期有效
最后更新：	2022-12-28 11:43
浏览次数：	465

店铺基本资料信息

菲尼克斯工业服务商
[VIP第4年] 指数:6
联系人陈经理(先生) 商务经理
会员 [当前离线]
电话18616922766
地址上海市宝山区顾村镇富联一路98号

产品详细说明

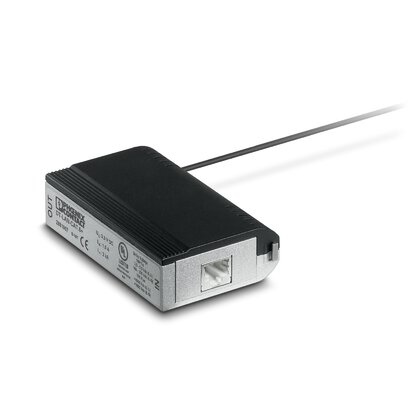

菲尼克斯浪涌�；て�适用于信息技术和电信网络的电涌保护器

IT接口对于过电压**敏感。理想情况下，高传输速率不应受到�；さ缏返挠跋�。而功能强大且反应迅速的组件能提供可靠保护，同时衰减较低。进而安全限制过电压，且带宽几乎不受影响。

菲尼克斯电气的DATATRAB DT系列产品为诸多应用提供�；ぃ�

l 高速网络，***高达万兆位以太网

l 带有RS-485接口的网络

l 用于电信应用的模拟量和数字量接口，包括DSL

所有的电涌�；ど璞妇胂低臣嫒荩⑶也捎煤鲜实牧蛹际酢�

DT-LAN-CAT 6+型号支持各种数据协议下的高速数据传输，如以太网、以太网供电 (PoE)、ISDN、令牌环网和DS1等。

DATATRAB可用作适配器或DIN导轨�？�。

电涌�；げ逋�，安装在基座上，用于IT系统中2个浮地信号线和地线的常规模式电压粗/细�；�，为接地提供共模电压粗�；�。工作电压： 12 V DC

菲尼克斯浪涌�；て�

一、产品属性

IEC 类别	C1
	C2
	C3
	D1
VDE要求等级	C1
	C2
	C3
	D1
类型	针式
产品类型	信息技术的电涌保护
位数	3

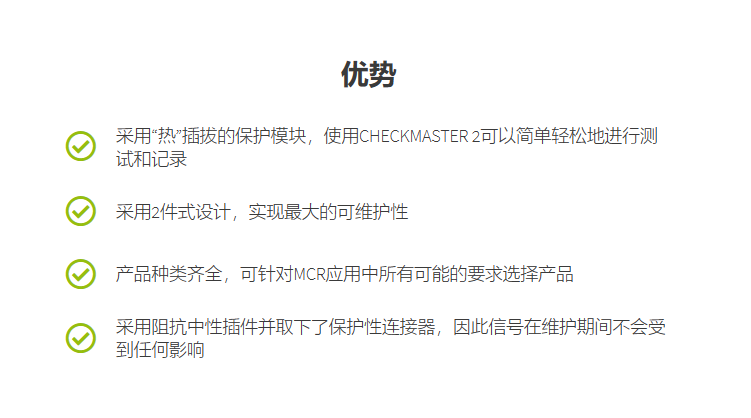

可使用CHECKMASTER软件测试对�；て鹘胁馐裕�	适用SW rev. 1.10及更高版本
每模块的线对	1

过电压类别	III
污染等级	2

二、数据链接

连接方式	螺钉连接（与基座的连接）
螺纹	M3
紧固扭矩	0.8 Nm
柔性导线横截面	0.2 mm² 2.5 mm²
硬导线横截面	0.2 mm² ... 4 mm²
可连接导向横截面 AWG	24 ... 12

三、尺寸

尺寸图
宽度	17.7 mm
高度	45 mm
深度	52 mm
水平针距	1 分区
完整�？榭矶�	17.7 mm
完整�？楦叨�	90 mm
完整�？樯疃�	65.5 mm

三、规格材料

颜色	黑色
阻燃等级，符合UL 94	V-0
外壳材料	PA

四、机械特性

机械参数

开口式侧板

否

保护电路

动作方向	Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
***大持续电压Uc	14 V DC
***大持续电压Uc	9.8 V AC
额定电流	450 mA (45 °C)
UC时，有效工作电流IC	≤ 5 µA
残流IPE	< 5 µA (带PT 1X2-BE)
残流IPE	< 1 µA (带PT 1X2+F-BE)
标称放电电流In (8/20) µs（线芯-线芯）	10 kA
额定放电电流In（8/20）µs（线芯-地）	10 kA
标称放电电流In (8/20) µs（线芯-信号接地）	10 kA
脉冲放电电流Iimp (10/350) µs	2.5 kA
总放电电流Itotal (8/20) µs	20 kA
***大放电电流Imax (8/20) µs（线芯-线芯）	10 kA
***大放电电流Imax (8/20) µs（线芯-地）	10 kA
额定功率脉冲电流lan（10/1000）µs（线芯-线芯）	67 A
输出电压限值1 kV/µs（线芯-线芯）波峰	≤ 55 V
输出电压限值1 kV/µs（线芯-地）波峰	≤ 55 V (带PT 1X2-BE)
输出电压限值1 kV/µs（线芯-地）波峰	≤ 700 V (带PT 1X2+F-BE)
输出电压限值1 kV/µs（线芯-线芯）静态	≤ 25 V
输出电压限值1 kV/µs（线芯-地）静态	≤ 25 V
输出电压限值1 kV/µs（线芯-地）静态	≤ 40 V (带PT 1X2+F-BE)
残留电压 ln，（导线-导线）	≤ 25 V
残留电压 ln，（导线-地）	≤ 40 V (带PT 1X2-BE)
In下的残压（线-信号地）	≤ 25 V (带PT 1X2-BE)
残压lan（10/1000）µs（导线-导线）	≤ 25 V
Ian（10/1000）µs下的残压（线-信号地）	≤ 25 V
电压�；に�Up（线芯-线芯）	≤ 50 V (C3 - 25 A)
	≤ 80 V (C1 - 1 kV / 500 A)
	≤ 110 V (C2 - 10 kV / 5 kA)
	≤ 80 V (6 kV / 3 kA)
电压�；に�Up（线-地）	≤ 50 V (C3 - 25 A)
	≤ 85 V (C1 - 1 kV / 500 A)
	≤ 140 V (C2 - 10 kV / 5 kA)
	≤ 100 V (6 kV / 3 kA)

电压�；に�Up（线-信号地）	≤ 50 V (C3 - 25 A)
响应时间tA（线芯-线芯）	≤ 500 ns
响应时间tA（线芯-地）	≤ 500 ns
输入衰减aE，对称。	典型值 0.3 dB (≤ 5 MHz / 100 Ω)
截止频率fg（3 dB），100 Ω对称系统	典型值 60 MHz
电容（线芯-线芯）	典型值 30 pF
每条路径的电阻	2.2 Ω ±10 % (7-8/11-12)
需要的***大备用保险丝	500 mA (T)
电涌电流电阻（导线-导线）	C2 - 10 kV / 5 kA
电涌电流电阻（导线-导线）	C3 - 67 A
电涌电流电阻（导线-接地）	C2 - 10 kV / 5 kA
	C3 - 67 A
	D1 - 2.5 kA
