天线是理想的接闪导体。菲尼克斯电气的电涌保护器功能强大，且衰减较低。使用菲尼克斯电气的COAXTRAB同轴电涌保护器，安全无忧。选用合适的低容量电路，实现低衰减和大带宽。我们的产品具有优越的阻抗匹配功能，不会导致有用信号失真。
优势：
元件功能强大，电涌电流放电能力强
即使在传输频率较高的情况下，也能保证信号不失真
产品种类齐全，保护所有常见的应用和信号
提供适用于各类应用的型号和连接技术，应用广泛
一、产品属性
|
IEC 类别
|
C2
|
|
C3
|
|
D1
|
|
VDE要求等级
|
C2
|
|
C3
|
|
D1
|
|
类型
|
保护适配器
|
|
产品类型
|
收发系统的电涌保护
|
|
位数
|
1
|
|
电涌保护故障报警
|
无
|
二、数据链接
三、尺寸
|
尺寸图
|
|
|
宽度
|
26.1 mm
|
|
高度
|
38 mm
|
|
深度
|
60 mm
|
三、规格材料
|
颜色
|
镍
|
|
密封材料
|
硅
|
|
外壳表面材料
|
镍
|
|
外壳材料
|
黄铜（铜锌合金）
|
|
线芯材料
|
BeCu
|
|
线芯表面材料
|
金
|
|
绝缘体材料
|
PTFE
|
四、机械特性
机械参数

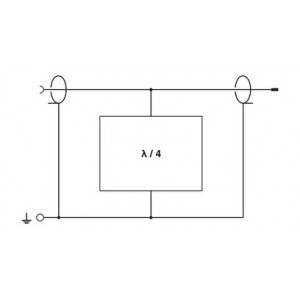

保护电路
|
动作方向
|
Line-Shield/Earth Ground
|
|
额定电流
|
5 A (25 °C)
|
|
额定放电电流In（8/20）µs（线芯-地）
|
50 kA
|
|
标称放电电流In（8/20）µs（线芯/屏蔽）
|
50 kA
|
|
脉冲放电电流Iimp (10/350) µs
|
20 kA
|
|
脉冲放电电流Iimp (10/350) µs（线芯-地）
|
20 kA
|
|
***大放电电流Imax (8/20) µs（线芯-地）
|
60 kA
|
|
***大放电电流Imax (8/20) µs（线芯-屏蔽）
|
60 kA
|
|
冲击电流 (10/350) µs (L-N)，电流峰值Iimp
|
20 kA
|
|
电压保护水平Up（线-地）
|
≤ 11 V (6 kV / 3 kA)
|
|
电压保护水平Up（线芯-屏蔽）
|
≤ 11 V (6 kV / 3 kA)
|
|
输入衰减 aE，非对称。
|
典型值 0.15 dB (≤0.25 dB)
|
|
频率范围
|
2.4 GHz 7.6 GHz
|
|
50 Ω系统中的电压驻波率VSWR
|
典型值 1.1 (≤1.20（2.4GHz. 5.9GHz）)
|
|
≤ 1.2 (2.4 GHz 7.6 GHz)
|
|
允许的高频功率Pmax，VSWR = xx（50欧姆系统）时
|
≤ 500 W
|
|
≤ 4 kW (峰值)
|
|
电涌保护故障报警
|
无
|
|
电涌电流电阻（导线-接地）
|
C2 - 10 kV / 5 kA
|
|
D1 - 2.5 kA
|
|
电涌电流电阻（导线-屏蔽）
|
C2 - 10 kV/5 kA
|
|
D1 - 2.5 kA
|
六、环境条件
|
保护等级
|
IP68
|
|
环境温度（运行）
|
-40 °C ... 90 °C
|
七、标准和规范
|
VDE要求等级
|
C2
|
|
C3
|
|
D1
|
|
标准/规格
|
IEC 61643-21
|
八、安装
|
安装类型
|
特殊连接的适配插头
|
|
组装说明
|
室外和室内
|
九、认证数据
