ET 200PA SMART，模擬輸入 0/4 - 20mA 電位隔離， 16 個模擬輸入，診斷；分辨率 15/16 位，40針，可插拔在 650-8PH 中需要

一般信息

產品功能

● 時鐘同步模式

否

電源電壓

負載電壓 L+

● 額定值 (DC)

24 V

● 反極性保護

是

輸入電流

來自負載電壓 L+（空載），***大值

70 mA

來自背板總線 DC 5 V，***大值

100 mA

輸出電壓 / 標題

測量變頻器的供電電壓 / 標題

● 產品功能 / 測量變頻器供電電壓

是

● 供電電壓 / 測量變頻器的 / DC 時 / 額定值

24 V

● 產品特點 / 用于測量變頻器的電源電壓 / 短路保護

是

● 空載電壓 / 用于測量變頻器的電源電壓 / DC 時

22 V

● 饋電電流 / 來自測量變頻器供電電壓 / ***大值

70 mA

功率損失

功率損失，典型值

3.3 W

模擬輸入

模擬輸入端數量

16

電流輸入允許的輸入電流（毀壞限制），***大值

70 mA; 40 mA 持續電流

導線長度

● 屏蔽，***大值

800 m

輸入端的模擬值構成

測量原理

Sigma Delta

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

24 bit

● 可參數化的集成時間

是

● 積分時間 (ms)

16.6 / 20 / 100 ms

● 基本轉換時間，包含積分時間 (ms)

19.8 / 23.8 / 119 ms

● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制

10/50/60 Hz

測量值濾波

● 可參數化

是

● 等級：無

是

● 等級：弱

是

● 等級：中等

是

● 等級：強

是

傳感器

信號傳感器連接

● 對于作為兩線制測量變送器時的電流測量

是

— 雙線測量變頻器的負載，***大值

750

● 對于作為四線制測量變送器時的電流測量

是

誤差/精度

線性錯誤（與輸入范圍有關），(+/-)

0.01 %

溫度錯誤（與輸入范圍有關），(+/-)

0.001 %/K

輸入端之間的串擾，***小值

70 dB

整個溫度范圍內的操作錯誤限制

● 電流，與輸入范圍有關，(+/-)

0.15 %

基本錯誤限制（25 °C 時的操作錯誤限制）

● 電流，與輸入范圍有關，(+/-)

0.1 %

故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率

● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值

40 dB

● 共模干擾，***小值

100 dB

報警/診斷/狀態信息

診斷功能

是

報警

● 診斷報警

是

診斷

● 診斷信息可讀

是

● 累積故障

是

診斷顯示 LED

● 累積故障 SF（紅色）

是

● 通道故障顯示 F（紅色）

否

電位隔離

模擬輸入電位隔離

● 在通道之間

否

● 在通道之間，分組點數

16

● 在通道和背板總線之間

是

● 在通道和電子元件電源電壓之間

否

允許的電位差

輸入端之間 (UCM)

20 V AC/30 V DC

內部接地和輸入端之間

75 V DC/60 V AC

MANA 和內部接地 (UISO) 之間

75 V DC/60 V AC

絕緣

絕緣測試，使用

500 V

環境要求

運行中的環境溫度

● ***小值

0 °C

● ***大值

60 °C

連接技術 / 標題

需要的前置插頭

1x 40 針

尺寸

寬度

40 mm

高度

125 mm

深度

117 mm

重量

重量，約

280 g

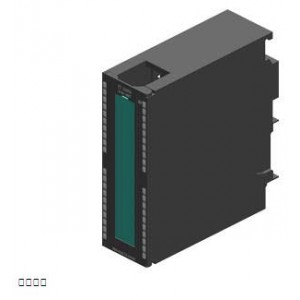

西門子 6ES7650-8AK70-0AA0 ET 200PA SMART 模擬輸入

西門子 6ES7650-8AK70-0AA0 ET 200PA SMART 模擬輸入

技術數據
