机械部件标准规格

容量

X轴方向移动量(工作台左右)

500mm（M型）

Y轴方向移动量(滑鞍前后）

400mm

Z轴方向移动量(主轴头上下)

330mm

从工作台上部到主轴端面的距离

150-480mm(没有指定高立柱时)

空白(有指定高立柱时,此为选配项)

工作台

作业面大小(X轴方向*Y轴方向)

650×400mm（M型）

工件容许重量

300KG（均一载荷）

作业面的形状

T槽 公称14 * 间隔 125mm*3个

主轴

主轴端(公称号)

7/24 锥度NO.30(带有鼓风机)

进给

速度

快进速度

48 m/min(XYZ轴)

切削进给速度

1-30,000 mm/min

刀具更换

装置

刀具更换方式

转塔式

刀具形式

JIS B 6339-1998 BT30，

MAS-403-1982  P30T-1(45度)

刀具收放数

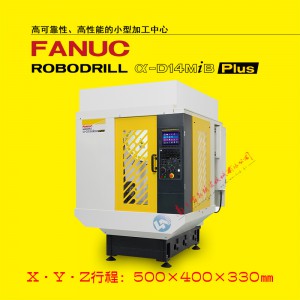

14个：α-D14MiB之情形

刀具***大直径

80mm

刀具***大长度

250mm（因不同规格有所差异）

刀具选择方式

随机近道

刀具***大重量

2KG/个(总重15KG) / 3KG/个(总重22KG)：刀库14之情形

刀具更换时间（切削至切削）

1.4秒：刀库14且刀具2KG/个之情形

主轴电机

主轴电动机

11KW(1分额定)/ 3.7KW(连续额定)标准主轴

主轴规格

主轴规格10,000rev/min

驱动方式

直接驱动

精度

轴双向定位精度

0.006-0.02mm(基于ISO230-2:2006的测定值)

轴双向往复定位精度

未满0.004mm (基于ISO230-2:2006的测定值）

驱动方式

直接驱动

占地

外形尺寸

1650*2100*2300mm
