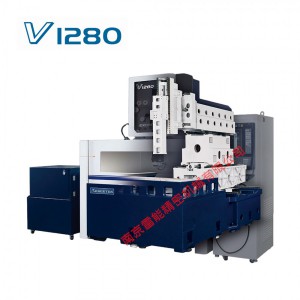

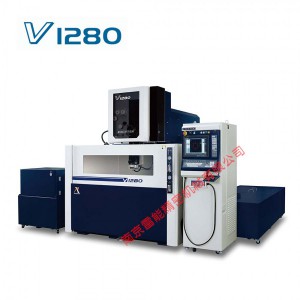

机械规格       V1280

机床水槽尺寸            1650*1200*495 mm

*大工件尺寸            1650 X 1400 X 495 mm

工作台尺寸             1540x1375mm

工作台大承重kg       4000kg

五轴四联动   五轴伺服回授控制，四轴同动

XYZ行程(X x Y x Z)       1200 x 800x 500 mm

UV行程               260 X 260 mm

锥度加工控制角度      +/-30度(广角喷嘴)100mm

加工零件*大高度        495mm

电极丝直径范围          0.2~0.33mm

电极丝张力范围         300g~2200g

电极丝进给速度        0~250mm/sec

*大切割速度          170mm²/min

*佳加工精度          单边+/-5um以内

*佳加工粗糙度Ra       Ra≦ 0.8um

定位精度测量规准        ISO14137 或 GB/T 19361-2003

平均定位误差            +/-5um以下

平均重复定位误差        +/-5um以下

平均反向定位误差        +/-8um以下

机床重量kg            10600kg

机床占地尺寸 (W x D x H)   4410(w)x3765(L)2585(H)mm

水过滤系统容量         3000L
