6GK1503-2CB00

PROFIBUS OLM/G11 V4.0

PROFIBUS OLM/G11 V4.0 光學 鏈接模塊帶 1 RS-485 和 1 個玻璃塑料光纖接口（2 個 BFOC 插座），含信號觸點和測量輸出

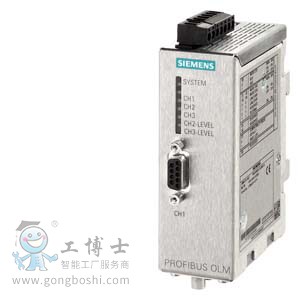

P_IK10_XX_00994i

傳輸速率
傳輸率 / PROFIBUS 中		9.6 kbit/s ... 12 Mbit/s
傳輸率 / Profibus PA 中		45.45 kbit/s
接口
電氣/光學連接數量 / 用于網絡組件和終端設備 / *大值		2
電氣連接數量
● 用于網絡組件和終端設備		1
● 用于測量設備		1
● 用于信號觸點		1
● 適用于電源		1
● 適用于冗余電源		1
電氣連接規格
● 用于網絡組件和終端設備		9 針 Sub-D 插口
● 用于測量設備		2 針端子板
● 適用于電源和信號觸點		5 針端子板
光學連接數量 / 用于光纖		1
光學連接方式 / 用于光纖		BFOC 端口
光學數據
阻尼量 / 光纖傳輸距離
● 50/125 µm 的玻璃光纖 / 3 dB/km 時 / *大值		10 dB
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 / *大值		12 dB
以位時間為單位的流程延遲時間		6.5 bit
可耦合的光學功率參考 1 mW
● 50/125 µm 的玻璃光纖 / 3 dB/km 時		-16 dB
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時		-13 dB
光學靈敏度參考 1 mW
● 50/125 µm 的玻璃光纖 / 3 dB/km 時		-28 dB
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時		-28 dB
波長
● 50/125 µm 的玻璃光纖 / 兼容接口 / 3 dB/km 時		860 nm
● 62.5/125 µm 的玻璃光纖 / 兼容接口 / 3.5 dB/km 時		860 nm
導線長度
● 50/125 µm 的玻璃光纖 / 3 dB/km 時 / *大值		3 km
● 62.5/125 µm 的玻璃光纖 / 3.5 dB/km 時 / *大值		3 km
信號-輸入端/輸出端
工作電壓 / 信號觸點的 / DC 時 / 額定值		24 V
工作電流 / 信號觸點的 / DC 時 / *大值		0.1 A
電源電壓、電流消耗、功率損耗
電壓類型 / 電源電壓		DC
供電電壓 / DC 時 / 額定值		24 V
供電電壓 / DC 時		18.8 ... 28.8 V
產品組件 / 電源輸入端上的保險絲		是的
消耗電流 / DC 時 / 24 V 時 / *大值		0.2 A
許可的環境條件
環境溫度
● 運行期間		0 ... 60 °C
● 存放期間		-40 ... +70 °C
● 運輸期間		-40 ... +70 °C
相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / *大值		95 %
防護等級 IP		IP40
結構、尺寸和重量
結構形式		緊湊型
寬度		39.5 mm
高度		112 mm
深度		74.5 mm
凈重		340 g
緊固類型
● 35 mm DIN 導軌安裝		是的
● 墻壁安裝		是的
產品功能 / 冗余
產品功能 / 環冗余		是的
