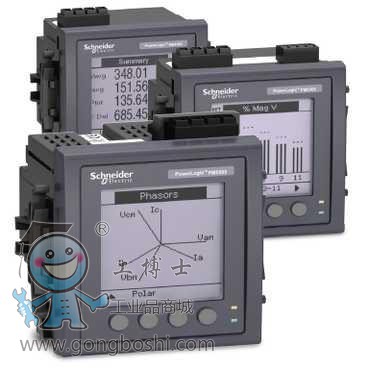

施耐德METSEPM5110 電力參數測量儀 - Modbus通訊口 - 15次諧波 - 1DO 33報警記錄 - 盤面安裝
電能質量分析 15次諧波
產品應用 電能監測
測量類型 有功功率與無功功率
能量
功率因數
頻率
電壓
電流
輸入電壓 125...250 伏特(V) DC
100...415 伏特(V) AC (45...65 Hz)
網絡頻率 50 Hz /60 Hz
額定電流 [In] 1 A /5 A
電網類型 1P + N /3P /3P + N
功耗 VA 10 VA 415 V
顯示類型 LCD背光顯示
顯示器分辨率 128 x 128
采樣頻率 每周波采樣64點
測量電流 10 mA...9 A
模擬量輸入類型 電壓 (阻抗 5 MΩ)
電流 (impedance 0.3 mΩ)
測量電壓 20...400 V AC 45...65 Hz L/N
35...690 V AC 45...65 Hz L/L
頻率測量范圍 45...65 Hz
測量精度 +/- 0.5 % 電壓
+/- 0.5 % 電流
-0.005 功率因數
+/- 0.05 % 頻率
+/- 0.5 % 視在功率
+/- 0.5 % 有功功率
+/- 2 % 無功電度
+/- 0.5 % 有功電度
精度等級 0.5S級 (有功電度 根據 IEC 62053-22)
輸出數量 1 數字式
通訊協議 JBUS
Modbus RTU 與 ASCII 兩線, : 波特率 9600, 19200, 38400, 奇偶校驗, 隔離: 2500 V
通訊接口 RS485
數據記錄 *小/*大瞬時值
時間間隔
安裝類型 嵌入安裝
安裝方式 結構
符合標準 IEC 60529
IEC 61557-12
IEC 62053-22
EN 50470-1
EN 50470-3
UL 61010-1
IEC 62053-24
產品認證 CULus 符合 UL 61010-1
CE 符合 IEC 61010-1
寬度 96 mm
深度 72 mm
高度 96 mm
產品重量 380 g
電磁兼容性 ● 傳導和輻射干擾 等級 B, 符合 EN 55022
● 電源頻率磁場抗擾試驗 等級 4, 符合 IEC 61000-4-8
● 抗導電 等級 3, 符合 IEC 61000-4-6
● 抗靜電干擾 等級 4, 符合 IEC 61000-4-2
● 諧波發射 等級 A, 符合 IEC 61000-3-2
IP 保護等級 IP30 (殼體) 符合 IEC 60529
IP52 (正面) 符合 IEC 60529
相對濕度 5...95 % 50 °C
污染等級 2
環境溫度 -25...70 °C
貯存環境溫度 -40...85 °C
工作海拔 2000m
產品類型 非綠色產品認證標志 (Green Premium) 產品
