| 电气特性 |
| 工作电压 |
5 V DC |
| 空载电流 |
max. 120 mA |
| 线性 |
14位± 2 LSB, 13位± 1 LSB, 12位± 0.5 LSB |
| 输出码 |
格雷码数据 |
| 计数方向 |
顺时针递减（顺势针旋转方向，码值递减） |
| 接口 |
| 接口类型 |
SSI |
| 单稳态触发时间 |
20 ± 10 µs |
| 分辨率 |
|
| |
单圈 |
up to 14 Bit |
| |
总分辨率 |
up to 14 Bit |
| 传输速率 |
0.1 ... 2 MBit/s |
| 符合标准 |
RS422 |
| 连接器 |
| 连接器 |

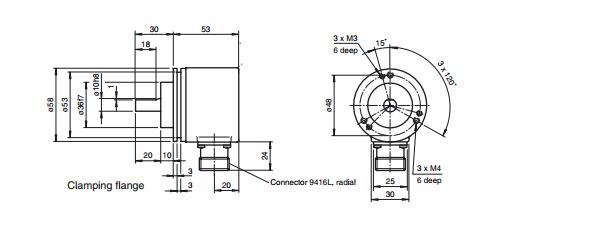

连接器 9416L, 12针 |
| 符合标准 |
| 防护等级 |
DIN EN 60529, IP65 |
| 气候条件 |
DIN EN 60068-2-3, 无凝露 |
| 辐射干扰 |
EN 61000-6-4:2007 |
| 抗干扰 |
EN 61000-6-2:2005 |
| 抗冲击 |
DIN EN 60068-2-27, 100 g, 3 ms |
| 抗振动 |
DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz |
| 周围环境 |
| 工作温度 |
-40 ... 85 °C (-40 ... 185 °F) |
| 储存温度 |
-40 ... 85 °C (-40 ... 185 °F) |
| 机械特性 |
| 材料 |
外壳:铝粉涂层
法兰:铝
轴:不锈钢 |
| 重量 |
approx. 460 g |
| 旋转速度 |
max. 12000 min -1 |
| 瞬时惯量 |
50 gcm2 |
| 起动转矩 |
< 5 Ncm |
| 轴负载 |
|
| |
轴向 |
40 N |
| |
径向 |
110 N |
| |
|
|
