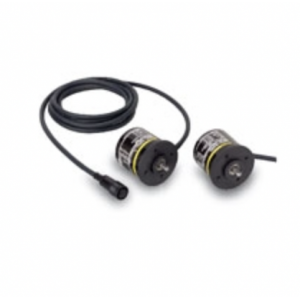

E6CP-A 欧姆龙绝对编码器绝对型外径φ50 （通用）

绝对型

外径：φ50

分辨率：256 （8位）

轻量（塑料本体）

本体

电源电压	输出形式	分辨率 (分割)	凸轮定位器H8PS 的连接用连接器	型号
DC5～12V	集电极开路输出	important;">256 (8位)	important;">无	E6CP-AG3C 256P/R 2M
DC12～24V			important;">无	E6CP-AG5C 256P/R 2M
DC12～24V			important;">有	E6CP-AG5C-C 256P/R 2M

注：连接凸轮定位器H8PS时，请务必使用连接器型的E6CP-AG5C-C。其它的不能使用。

附件（另售）

种类	型号	备注
耦合器	E69-C06B	E6CP-AG3C、E6CP-AG5C附带。
	E69-C68B	不同直径型
	E69-C610B	不同直径型
	E69-C06M	金属型
伺服安装支架	E69-2	附属于商品内。3个1套
延长导线	E69-DF5	important;">5m	还备有15m、98m型。
	E69-DF10	important;">10m
	E69-DF20	important;">20m

详情请参见旋转编码器附件。

形式		E6CP-AG3C	E6CP-AG5C	E6CP-AG5C-C
电源电压		DC5V-5%～12V+10% 纹波 (p-p) 5%以下	DC12V-10%～24V+15% 纹波 (p-p) 5%以下
*消耗电流 1**		90mA以下	70mA以下
分辨率(脉冲)		256 (8位)
输出代码		格雷二进制
输出形式		集电极开路输出
出力容量		施加电压：DC28V以下负载电流：16mA以下残留电压：0.4V以下(负载电流16mA时)
**高响应频率 2		5kHz
逻辑		负逻辑(H＝ “0”、L＝ “1”)
精度		±1°以下
旋转方向		CW (从轴侧看为向右转)时输出代码增加
输出开始、结束时间		1μs以下(控制输出电压16V、负载电阻1kΩ、输出导线2m以下)
起动转矩		0.98mN·m以下
惯性力矩		1× 10^-6kg·m²以下
***大轴负载	径向	29.4N
***大轴负载	轴向	19.6N
允许高转速*		1,000r/min
环境温度范围		工作时：-10～+55℃、保存时：-25～+85℃ (无结冰)
环境温度范围		工作时、保存时：各35～85%RH (无结露)
绝缘电阻		200MΩ以上(DC500V兆欧表)导线端整体与外壳间
耐电压		AC500V 50/60Hz 1min 导线端整体与外壳间
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		1,000m/s² X、Y、Z各方向 3次
*保护结构 3**		IEC标准 IP50
连接方式		导线引出型(标准导线长2m)		连接器连接型(标准导线长度2m)
材质	外壳	ABS
	本体	聚苯硫醚
	轴	SUS416
	安装支架	铁镀锌
质量(包装后)		约200g
附件		耦合器(连接器连接型除外)、伺服安装支架、六角扳手（连接器连接型除外）、使用说明书
