用于 ControlLogix® 的西門子工業以太網通信模塊

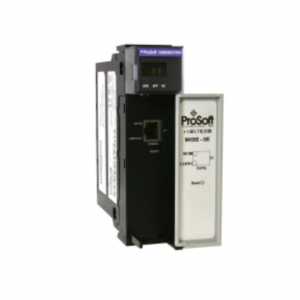

MVI56E-SIE
通過 MVI56E 西門子工業以太網通信模塊，羅克韋爾自動化 ControlLogix 可編程自動化控制器 (PAC) 可作為以太網客戶端(主站)輕松連接多達 20 臺 Siemens S7-200、S7-300 、 S7-400、S7-1200和S7-1500 PLC，它們都作為服務器（從站）運行。

模塊使用 ProSoft 配置軟件 (PCB)，該軟件可提供圖形配置工具，用于管理模塊配置文件，以及通過高速以太網端口查看通信和模塊診斷信息。

當Siemens S7 CPU一側配置好的各種應用程序，在ControlLogix內部可以簡單的通過梯形圖命令語句“使能/禁用”這些應用程序，而無需每次重新配置模塊。以 ControlLogix ® PAC 為目標進行數據傳輸時，可以規劃 I/O 數據刷新周期，從而進行更快速準確的數據傳輸。

特性 優勢

• 占用 1756 ControlLogix 背上單獨插槽 (主從機架均可)
• 具有10/100 Mbps 自動交叉檢測以太網配置和應用端口
• 用戶自定義數據存儲區為5000 個 16 位字寄存器
• 具有CIP-CONNECT功能，如果模塊不在本地機架，用戶可以直接通過ControlLogix 的1756-ENxT 和 1756-CNB對于在EtherNet/IP或者ControlNet網絡中遠程機架上的模塊進行配置和診斷監視
• 標準 (AOI)程序實現在模塊與處理器之間進行數據傳輸
• 4 字符滾動式字母數字 LED 顯示屏，顯示狀態及診斷數據
• ProSoft Discovery Service (PDS) 軟件方便用戶在網絡上查找模塊并分配臨時 IP 地址
• 快速更換功能 - 使用非易失性工業級 CF 卡存儲網絡和模塊配置，通過 CF 卡數據傳輸來快速完成現場備件更換。
