| 综合技术数据 |
| 产品品牌名称 |
|

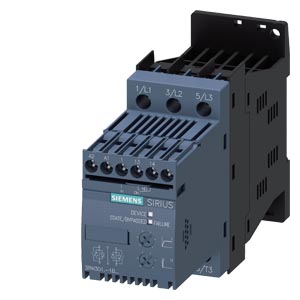

SIRIUS |
| 产品名称 |
|
软启动器 |
| 产品装备 |
|
|
| ● 集成的分路接触系统 |
|
是 |
| ● 可控硅元件 |
|
是 |
| 产品功能 |
|
|
| ● 设备自我保护 |
|
否 |
| ● 电机过载保护 |
|
否 |
| ● 热敏电阻电机保护评值 |
|
否 |
| ● 外部的复位 |
|
否 |
| ● 可调节的电流限制 |
|
否 |
| ● 内三角回路 |
|
否 |
| 产品组件 电机制动的输出 |
|
否 |
| 绝缘电压 测定值 |
V |
600 |
| 污染程度 |
|
3，符合 IEC 60947-4-2 |
| 反向电压 晶闸管 ***大值 |
V |
1 600 |
| 参考标示 符合 DIN EN 61346-2 |
|
Q |
| 参考标示 符合 DIN 40719（根据 IEC 204-2 增补） 符合 IEC 750 |
|
G |
| 电力电子学 |
| 工作电流 |
|
|
| ● 40 °C 时 测定值 |
A |
106 |
| ● 50°C 时 测定值 |
A |
98 |
| ● 60 °C 时 测定值 |
A |
90 |
| 输出的机械功率 对于交流电机 |
|
|
| ● 230 V时 |
|
|
| — 标准接线时 40 °C 时 测定值 |
kW |
30 |
| ● 400 V 时 |
|
|
| — 标准接线时 40 °C 时 测定值 |
kW |
55 |
| 输出的机械功率 [hp] 对于三相交流电机 200/208 V 时 标准接线时 50°C 时 测定值 |
hp |
30 |
| 工作频率 测定值 |
Hz |
50 ... 60 |
| 相对负公差 工作频率的 |
% |
-10 |
| 相对正公差 工作频率的 |
% |
10 |
| 工作电压 标准接线时 测定值 |
V |
200 ... 480 |
| 相对负公差 工作电压 标准接线时 |
% |
-15 |
| 相对正公差 工作电压 标准接线时 |
% |
10 |
| ***小负载 [%] |
% |
10 |
| 持续工作电流 [Ie 的 %] 40 °C 时 |
% |
115 |
| 损耗功率 [W] 对于工作电流 40 °C 时 运行期间 典型 |
W |
21 |
| 控制电路/控制 |
| 电压类型 控制馈电电压的 |
|
AC/DC |
| 控制馈电电压频率 1 测定值 |
Hz |
50 |
| 控制馈电电压频率 2 测定值 |
Hz |
60 |
| 相对负公差 控制馈电电压频率的 |
% |
-10 |
| 相对正公差 控制馈电电压频率的 |
% |
10 |
| 控制馈电电压 1 AC 时 |
|
|
| ● 50 Hz 时 测定值 |
V |
24 |
| ● 60 Hz 时 测定值 |
V |
24 |
| 相对负公差 控制馈电电压的 AC 时 50 Hz 时 |
% |
-15 |
| 相对正公差 控制馈电电压的 AC 时 50 Hz 时 |
% |
10 |
| 相对负公差 控制馈电电压的 AC 时 60 Hz 时 |
% |
-15 |
| 相对正公差 控制馈电电压的 AC 时 60 Hz 时 |
% |
10 |
| 控制馈电电压 1 DC 时 测定值 |
V |
24 |
| 相对负公差 控制馈电电压的 DC 时 |
% |
-15 |
| 相对正公差 控制馈电电压的 DC 时 |
% |
10 |
| 显示方式 用于故障信号 |
|
红色的 |
| 机械数据 |
| 电机控制设备的机构尺寸 |
|
S3 |
| 宽度 |
mm |
70 |
| 高度 |
mm |
170 |
| 深度 |
mm |
190 |
| 紧固类型 |
|
螺栓和扣接固定 |
| 装入位置 |
|
对于垂直的安装平面可+/-10°旋转, 对于垂直的安装平面可+/-10°向前和向后倾斜 |
| 须遵守间距 单列式安装的 |
|
|
| ● 向上地 |
mm |
60 |
| ● 侧向地 |
mm |
30 |
| ● 向下地 |
mm |
40 |
| 导线长度 ***大值 |
m |
300 |
| 极数 用于主电路 |
|
3 |
| 接口/ 接线端子 |
| 电气连接规格 |
|
|
| ● 用于主电路 |
|
螺栓连接 |
| ● 用于辅助和控制电路 |
|
螺栓连接 |
| 常闭触点数量 用于辅助触点 |
|
0 |
| 常开触点数量 用于辅助触点 |
|
1 |
| 转换器数量 用于辅助触点 |
|
0 |
| 可连接的导线截面类型 用于主触点 用于框型接线盒 在使用前面的加紧位置时 |
|
|
| ● 单芯线的 |
|
2x (2.5 ... 16 mm²) |
| ● 细芯线的 带有电缆末端加工 |
|
2.5 ... 35 mm² |
| ● 多芯线 |
|
4 ... 70 mm² |
| 可连接的导线截面类型 用于主触点 用于框型接线盒 在使用后面的加紧位置时 |
|
|
| ● 单芯线的 |
|
2x (2.5 ... 16 mm²) |
| ● 细芯线的 带有电缆末端加工 |
|
2.5 ... 50 mm² |
| ● 多芯线 |
|
10 ... 70 mm² |
| 可连接的导线截面类型 用于主触点 用于框型接线盒 在使用两个端子位时 |
|
|
| ● 单芯线的 |
|
2x (2.5 ... 16 mm²) |
| ● 细芯线的 带有电缆末端加工 |
|
2x (2.5 ... 35 mm²) |
| ● 多芯线 |
|
2x (10 ... 50 mm²) |
| 可连接的导线截面类型 在 AWG 导线处 用于主触点 用于框型接线盒 |
|
|
| ● 在使用后面的加紧位置时 |
|
10 ... 2/0 |
| ● 在使用前面的加紧位置时 |
|
10 ... 2/0 |
| ● 在使用两个端子位时 |
|
2x (10 ... 1/0) |
| 可连接的导线截面类型 用于 DIN 电缆终端 用于主触点 |
|
|
| ● 细芯线的 |
|
2x (10 ... 50 mm²) |
| ● 多芯线 |
|
2x (10 ... 70 mm²) |
| 可连接的导线截面类型 用于辅助触点 |
|
|
| ● 单芯线的 |
|
2x (0.5 ... 2.5 mm²) |
| ● 细芯线的 带有电缆末端加工 |
|
2x (0.5 ... 1.5 mm²) |
| 可连接的导线截面类型 在 AWG 导线处 |
|
|
| ● 用于主触点 |
|
2x (7 ... 1/0) |
| ● 用于辅助触点 |
|
2x (20 ... 14) |
| 环境条件 |
| 安装高度 高度超出水平面以上 |
m |
5 000 |
| 气候级 |
|
|
| ● 运输期间 符合 IEC 60721 |
|
2K2、2C1、2S1、2M2（***大跌落高度 0.3 m） |
| ● 存放期间 符合 IEC 60721 |
|
1K6（仅偶尔冷凝）、1C2（无盐雾）、1S2（不允许将沙子排入设备中）、1M4 |
| ● 运行期间 符合 IEC 60721 |
|
3K6（无结冰、无冷凝）、3C3（无盐雾）、3S2（不允许将沙子排入设备中）、3M6 |
| 环境温度 |
|
|
| ● 运行期间 |
°C |
-25 ... +60 |
| ● 存放期间 |
°C |
-40 ... +80 |
| 降级温度 |
°C |
40 |
| 防护等级 IP 正面的 符合 IEC 60529 |
|
IP20 |
| 防接触保护 正面的 符合 IEC 60529 |
|
确保从前部垂直触摸时手指安全 |
| Environmental footprint |
| 环保产品声明(EPD) |
|
是 |
| 全球变暖潜能值 [CO2 当量] 总计 |
kg |
154 |
| 全球变暖潜能值 [CO2 当量] 制造期间 |
kg |
18.6 |
| 全球变暖潜能值 [CO2 当量] 营销期间 |
kg |
0.423 |
| 全球变暖潜能值 [CO2 当量] 运行期间 |
kg |
140 |
| 全球变暖潜能值 [CO2 当量] 使用寿命终止后 |
kg |
-4.48 |
| UL/CSA 额定数据 |
| 输出的机械功率 [hp] 对于三相交流电机 |
|
|
| ● 220/230 V 时 |
|
|
| — 标准接线时 50°C 时 测定值 |
hp |
30 |
| ● 460/480 V 时 |
|
|
| — 标准接线时 50°C 时 测定值 |
hp |
75 |
| 触点负荷能力 辅助触头的 符合 UL |
|
B300 / R300 |
