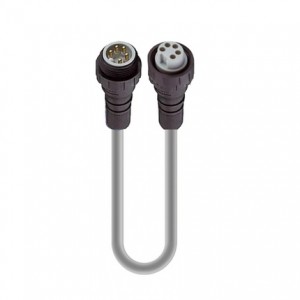

产品描述



产品系列：

电源连接器

品牌：

隆堡自动化

连接器类型：

双头连接线

屏蔽：

非屏蔽

额定电压：

63 伏

工作电压：

50 V 交流 / 60 V 直流

额定电流*：

一个 9

技术表 Side 1



产品子系列：

7/8"

联系方式 / 性别：

雄

连接器设计：

直

附件类型：

耦合螺钉

引脚数：

5

Contact Resistance-接触电阻：

≤ 5 mOhm

绝缘电阻：

10^9 欧姆

环境温度（工作）*：

-40 °C 至 +90 °C

防护等级 / IP 等级**：

IP68（10 bar 下 2 小时）

污染程度：

3 符合 DIN EN 60664-1 （VDE 0110-1） 标准

触点基材：

铜锌

触点电镀：

铜/金

触点承载材料：

热塑性聚氨酯

触点承载颜色：

灰色

模压体材料：

热塑性聚氨酯

模压体颜色：

黑

附件材料：

PA， 黑色

电缆数据



电缆编号：

949

导体尺寸：

1.50 平方毫米

电线数量：

5

***小弯曲半径 （固定实例）：

4 x D

***小弯曲半径 （Flexible Inst）：

7.5 x D

循环（弯曲）：

10 米

导体材料：

铜

电缆护套材料：

PUR

电缆护套颜色：

灰色 （RAL 7032）

电缆直径 D：

直径 8.0 ±0.20 毫米

电线绝缘材料：

聚丙烯

绝缘线直径：

直径 2.35 毫米

环境温度（固定安装）：

-40 °C 至 +90 °C （UL AWM 80°C）

环境温度（Flex 安装）：

-30 °C 至 +90 °C （UL AWM 80°C）

环境温度（固定安装短期 100h）：

-40 °C 至 +125 °C

环境温度（拖链实例）：

-20 °C 至 +60 °C

UL 电缆类型：

AWM：20939

可燃性等级（电缆护套）：

VDE 0482-332-1-2、DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1、CSA FT1

技术表 Side 2



产品子系列，第 2 面：

7/8"

触点类型/性别，第 2 面：

女性

连接器设计，第 2 侧：

直

附件类型，第 2 面：

连接螺母

引脚数，第 2 侧：

5

Contact Resistance-接触电阻，第 2 侧：

≤ 5 mOhm

绝缘电阻，第 2 侧：

10^9 欧姆

环境温度（运行），第 2 侧*：

-40 °C 至 +90 °C

防护等级 / IP 等级，第 2 侧**：

IP68（10 bar 下 2 小时）

污染度，第 2 面：

3 符合 DIN EN 60664-1 （VDE 0110-1） 标准

触点基材，第 2 侧：

铜锌

触点电镀，第 2 面：

铜/金

触点承载材料，第 2 侧：

热塑性聚氨酯

触点承载颜色，第 2 侧：

灰色

模制主体材料，第 2 面：

热塑性聚氨酯

模制主体颜色，第 2 面：

黑

附件材料，第 2 面：

PA， 黑色

注意，第 2 面：

请勿在负载下连接/断开连接。

安全与环境合规



符合 RoHS 标准：

是的

笔记



防护等级 / IP 等级注：

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额：

* 通知降额

历史



更新和修订：

修订号：0.8 修订日期：2025 年 5 月 4 日
