6AV2123-2GB03-0AX0
(EAN: 4034106029210 / UPC: 887621773120)

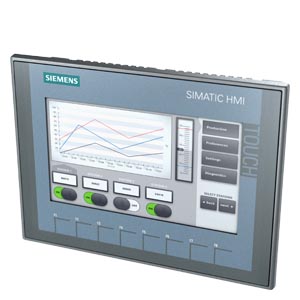

SIMATIC HMI KTP700 基本版
|
|
SIMATIC HMI，KTP700 基本版， 精简面板， 按键式/触摸式操作， 7" TFT 显示屏，65536 颜色， PROFINET 接口， 可项目组态的***低版本 WinCC Basic V13/ STEP 7 Basic V13， 包含开源软件，加热 免费提供 参见随附 CD |
| 一般信息 |
| 产品类型标志 |
KTP700 Basic color PN |
| 显示 |
| 显示屏规格 |
TFT 宽屏显示器，LED 背景光 |
| 屏幕对角线 |
7 in |
| 屏幕宽度 |
154.1 mm |
| 屏幕高度 |
85.9 mm |
| 颜色数量 |
65 536 |
| 分辨率（像素） |
| ● 水平图像分辨率 |
800 pixel |
| ● 垂直图像分辨率 |
480 pixel |
| 背光灯 |
| ● MTBF 背景照明（温度为 25 °C 时） |
20 000 h |
| ● 可调节背景照明 |
是 |
| 操作元件 |
| 键盘字体 |
| ● 功能按键 |
|
| — 功能按键数量 |
8 |
| — 带 LED 的功能按键数量 |
0 |
| ● 带有 LED 的按键 |
否 |
| ● 系统按键 |
否 |
| ● 数字键盘 |
是; 屏幕键盘 |
| ● 字母数字键盘 |
是; 屏幕键盘 |
| 触摸屏 |
| ● 触摸屏规格 |
是; 模拟式电阻 |
| 安装方式/安装 |
| 安装位置 |
垂直 |
| 壁板安装/直接安装 |
否 |
| 可以垂直安装（纵向格式） |
是 |
| 可以横向安装（横向格式） |
是 |
| 无外部通风时的***大允许倾斜角度 |
35° |
| 电源电压 |
| 电源的电压类型 |
DC |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 耗用电流（额定值） |
230 mA |
| 接通电流脉冲 I²t |
0.2 A²·s |
| 功率 |
| 接收的有效功率典型值 |
5.5 W |
| 处理器 |
| 处理器类型 |
ARM |
| 存储器 |
| 闪存 |
是 |
| RAM |
是 |
| 用于用户数据的可用存储器 |
10 Mbyte |
| 输出类型 |
| 声音 |
|
| ● 蜂鸣器 |
是 |
| ● 扬声器 |
否 |
| 时间 |
| 时钟 |
| ● 硬件时钟（实时时钟） |
是 |
| ● 软件时钟 |
是 |
| ● 缓存 |
是; 缓冲持续时间典型值为 6 周 |
| ● 可同步 |
是 |
| 接口 |
| 工业以太网接口数量 |
1 |
| RS 485 接口数量 |
0 |
| RS 422 接口数量 |
0 |
| RS 232 接口数量 |
0 |
| USB 接口数量 |
1; ***高至 16 GB |
| 20 mA 接口数量 (TTY) |
0 |
| 并行接口数量 |
0 |
| 其他接口数量 |
0 |
| SD 卡插槽数量 |
0 |
| 带软件接口 |
否 |
| 工业以太网 |
| ● 工业以太网状态 LED |
2 |
| 协议 |
| PROFINET |
是 |
| PROFINET IO 支持的协议 |
否 |
| IRT |
否 |
| PROFIBUS |
否 |
| 支持 EtherNet/IP 协议 |
是 |
| MPI |
否 |
| 协议（以太网） |
| ● TCP/IP |
是 |
| ● DHCP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
