产品描述

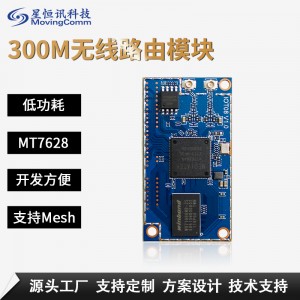

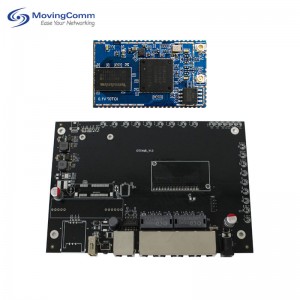

Com IoT08模块是由深圳星恒讯科技有限公司研发并生产的一个无线路由核心模组。它是一个高集成的小型 802.11 b/g/n Wi-Fi网关模组。Com IoT08模组将Wi-Fi功能，网口，串口，USB及路由系统集成在一个低成本的封装中，只需要进行简单的几个外部电路就可以把模块***应用起来。
该模块是基于MT7628的是一个AP 模块,包含了构建AP 路由器所需的一切。支持IEEE802.11b/g/n 标准，采用 2x2 MIMO (Multiple input multiple output) 架构，无线信号多路收发，数据传输速率高达 300Mbps。大内存支持RAM 128MB，Flash 8MB并配备高性能嵌入式 CPU、无线基带、射频前端以及各种外部接口。通过引脚提供扩展以太网、USB、UART 等多种接口。
IOT08模块是一款基于联发科MT7628NN为核心的低成本、低功耗300M物联网模块。该模块引出MT7628NN的所有接口，支持Linux和OpenWrt操作系统和自定义开发，具有丰富的接口和强大的处理器，可广泛应用于智能设备或云服务应用等，并可自由用于二次开发。
基本参数
*超强的数据处理能力，MCU主频可达580MHz
* 300米无线速度
*支持802.11b/g/n模式
* 20/40通道带宽
*支持AP、STA和AP、STA混合模式
* 5个10/100M自适应网口
* 1 USB2.0主机接口
*多种接口SPI/SD-XC/eMMC
*丰富的外设接口，SPI, I2C, I2S, PCM, UART, JTAG, GPIO
*广泛应用于物联网
*内置强大的PMU
*支持16个BSSID
*支持多种加密方式WEP64/128, TKIP, AES, WPA, WPA2, WAPI
*支持QoS, WMM, WMM- ps
*支持多系统，Linux SDK, OpenWrt
*Wifi模块接口Wifi内核模块Wifi模块主板2 . wifi模块wifi上模块wifi卡或usb
典型应用：
智能家居
物联网应用
工业传感器
遥控装置 、智能运动设备
酒店电子门锁、生物识别门禁管理系统
智能教学设备、婴儿监护、医病房呼叫系统
玩具控制
模块信息
|
主芯片
|
MTK MT7628DAN（可支持MT7628NN）
|
|
Flash
|
8MByte（***大可支持32MByte）
|
|
内存
|
128MByte（***大可支持128MByte）
|
|
射频频率
|
2.40~2.4835GHz
|
|
WiFi协议
|
802.11b/g/n(2X2)
|
|
调制解调
|
11b: DBPSK, DQPSK and CCK and DSSS
11g: BPSK, QPSK, 16QAM, 64QAM and OFDM
11n: MCS0~15 OFDM
|
|
理论带宽
|
11b:1, 2, 5.5 and 11Mbps
11g:6, 9, 12, 18, 24, 36, 48 and 54 Mbps
11n: MCS0~5, up to 300Mbps
|
|
排针
|
60pin CONN, 1.27mm pitch,
|
|
主要接口
|
Ethernet, UART, USB
|
|
PCB
|
4层
|
|
尺寸/重量
|
49mm(W)*26mm(L)/15g
|
|
天线
|
标准ipex
|
|
工作温度
|
-30°C to +70°C
|
|
存储温度
|
-40°C to +150°C
|
|
工作电压
|
3.3V +/-10%
|
|
平均功耗
|
1.5W
|
|
GPIO输出电压
|
2.5 V +/-10%
|
