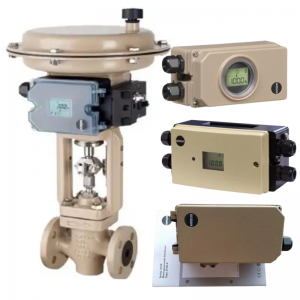

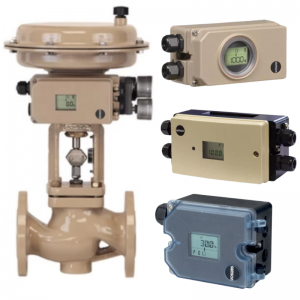

Samson 阀门 3241 DN50、3277 - 350 气动执行器、3730 - 3 定位器产品介绍

    Samson 3241 型阀门是一款适用于多种复杂工业场景的单座直通阀，公称通径为 DN50。它在食品、化工、电气等行业都能发挥重要作用，通过与执行机构的配合，**控制管道内流体的通断与流量。

这款阀门的结构设计紧凑合理，阀座与带阀杆的阀芯均安装在阀体中，部分型号的阀座已集成在阀体，能有效减少安装复杂度。阀杆通过阀杆接头夹具连接至执行机构推杆，确保动作的**传递，同时由弹簧加载式 V 形环填料进行密封，有效防止介质泄漏。

 在故障 - 安全动作方面，当出现气源或控制信号故障时，其故障 - 安全位置取决于所用执行机构。若搭配 3271 型或 3277 型气动执行机构，当执行机构推杆伸出 (FA)，信号压力降低或气源故障时，弹簧下移执行机构推杆关闭阀门，信号压力增高克服弹簧作用力时阀门打开；当执行机构推杆缩回 (FE)，信号压力降低或气源故障时，弹簧上移执行机构推杆打开阀门，信号压力增高时阀门关闭。

      3277 - 350 气动执行器

 3277 - 350 气动执行器隶属 3277 型气动执行器系列，其隔膜面积为 350cm² ，能产生强大的推力，以驱动阀门**动作。

 它的工作原理基于信号压力与弹簧力的相互作用。信号压力作用于隔膜表面产生力，该力与执行器中的弹簧力相对抗，从而推动执行机构阀杆动作。执行机构阀杆的作用方向取决于弹簧在执行器中的安装方式，几个弹簧还可相互组合安装，以满足不同工况需求。

      3277 - 350 气动执行器具备众多优势。在结构设计上，底部隔膜外壳安装了额外的轭架，这不仅允许直接连接定位器和 / 或限位开关，还能保护内部的行程选择。它的额定行程范围实用，在高冲程速度下能保持稳定运行，且摩擦低。通过改变弹簧数量或压缩量，可实现各种工作范围，无需特殊工具即可改变工作范围或反转动作方向（带手轮的版本也适用）。并且可以安装机械可调节的行程停止器，在两个作用方向上（阀杆延伸或收缩）的行程减少高达 50% 。

3730 - 3 定位器
       Samson 3730 - 3 定位器防护等级高达 ip66，可有效抵御灰尘、水及其他恶劣环境因素的影响，确保在各种复杂工况下稳定运行。它可选本安型，可带 hart 协议，使用温度范围为 - 20℃ - 80℃ ，能适应绝大多数工业环境的温度变化。

 在操作方面，3730 - 3 定位器主要通过旋转按钮来选择参数，按压按钮进行确认，操作简单便捷。对于双作用的执行器，必须要使用反向气动放大器。执行器安全动作复位开关分为 ato、atc 两种情况 ，“弹簧关闭阀” 对应开关位置 airtoopen；“弹簧开启阀” 对应开关位置 airtoclose；对于接合了反向放大器的定位器，开关位置为 airtoopen 。容量限制器可让供气适配不同尺寸执行器，根据空气在执行器中的连接方式，有多个固定设定可用。

 在调试过程中，接入仪表风及电信号（端子 11 接 +，端子 12 接 - ），通过执行器安全动作复位开关确定阀门动作方式，再按步骤依次设置各项参数，设定完参数后，用一字起按压初始化键开启自动调试，即可快速完成调试，投入使用。
