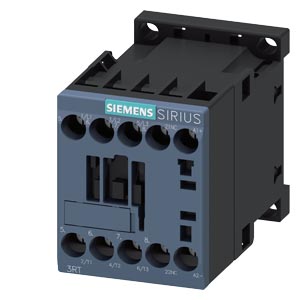

接触器 DC 24 V AC3 3 kW 400 V 辅助触点：1 个常闭触点， 3 极，规格 S00 螺丝端子

产品品牌名称

SIRIUS

产品名称

接触器

产品类型名称

3RT6

综合技术数据

接触器的结构尺寸

S00

产品扩展辅助开关

是

损耗功率 [W] 电流测定值时

● AC 时在热运行状态中每个电极

0.42 W

● 无负载电流份额典型

4 W

损耗功率计算类型电极相关

正方形

绝缘电压测定值

690 V

污染程度

3

抗冲击电压能力测定值

6 kV

针对安全隔离的***大允许电压在线圈和主触点之间符合 EN 60947-1

400 V

耐冲击性方波冲击时

● DC 时

6,7g / 5 ms, 4,2g / 10 ms

耐冲击性正弦冲击时

● DC 时

10,5g / 5 ms, 6,6g / 10 ms

机械式使用寿命（转换周期）

● 接触器的典型

30 000 000

● 带有辅助开关块的接触器的典型

10 000 000

RoHS 指令（日期）

05/01/2012

环境条件

安装高度高度超出水平面以上 ***大值

2 000 m

环境温度

● 运行期间

-25 ... +60 °C

● 存放期间

-55 ... +80 °C

主电路

极数用于主电路

3

常开触点数量用于主触点

3

常闭触点数量用于主触点

0

工作电压

● AC-3 时测定值 ***大值

690 V

● AC-3e 时测定值 ***大值

690 V

工作电流

● AC-1 时 ***高 690 V

— 环境温度 40 °C 时测定值

18 A

— 环境温度 60 °C 时测定值

16 A

● AC-3 时

— 400 V 时测定值

7 A

— 690 V 时测定值

4.9 A

● AC-3e 时

— 400 V 时测定值

7 A

— 690 V 时测定值

4.9 A

可连接的导线截面在主电路中 AC-1 时

● 60 °C 时许可***小值

2.5 mm²

● 40 °C 时许可***小值

2.5 mm²

工作电流约 200000 次操作循环 AC-4

● 400 V 时测定值

2.6 A

● 690 V 时测定值

1.8 A

额定功率

● AC-1 时

— 230 V时测定值

6.3 kW

— 230 V时 60 °C 时测定值

6 kW

— 400 V 时 60 °C 时测定值

10.5 kW

— 690 V 时 60 °C 时测定值

18 kW

● AC-3 时

— 230 V时测定值

1.5 kW

— 400 V 时测定值

3 kW

— 690 V 时测定值

4 kW

● AC-3e 时

— 400 V 时测定值

3 kW

— 690 V 时测定值

4 kW

额定功率约 200000 次操作循环 AC-4

● 400 V 时测定值

1.15 kW

● 690 V 时测定值

1.15 kW

空载运行频率

● DC 时

10 000 1/h

开关频率

● AC-1 时 ***大值

1 000 1/h

● AC-3 时 ***大值

750 1/h

● AC-3e 时 ***大值

750 1/h

● AC-4 ***大值

250 1/h

控制电路/控制

电压类型控制馈电电压的

DC

控制馈电电压 DC 时测定值

24 V

起动功率电磁线圈的 DC 时

4 W

持续功率电磁线圈的 DC 时

4 W

辅助电路

常闭触点数量用于辅助触点无延迟转换的

1

常开触点数量用于辅助触点无延迟转换的

0

工作电流 AC-12 时 ***大值

10 A

工作电流 AC-15 时

● 230 V时测定值

10 A

● 400 V 时测定值

3 A

● 690 V 时测定值

1 A

工作电流 DC-12 时

● 24 V 时测定值

6 A

● 110 V时测定值

3 A

● 220 V 时测定值

1 A

工作电流 DC-13 时

● 24 V 时测定值

6 A

● 110 V时测定值

1 A

● 220 V 时测定值

0.3 A

接触可靠性辅助触头的

每亿次操作转换有一次错接(17V, 1mA)

UL/CSA 额定数据

输出的机械功率 [hp] 对于三相交流电机 460/480 V 时测定值

3 hp

保护装置，防止短路导致开关装置损坏。

熔断体规格

● 用于主电路的短路保护

— 对于相配类型1 需要

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A

— 对于相配类型2 需要

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A

● 用于辅助开关的短路保护需要

保险丝gL/gG: 10A

装入/固定/外廓尺寸

装入位置

可垂直安装面可旋转 +/-180°，在垂直安装面可向前和向后倾斜 +/- 22.5°

● 紧固类型

按照DIN EN 50022在35mm安装导轨上的螺丝固紧和扣接固紧

● 紧固类型并排装配

是

高度

57.5 mm

宽度

45 mm

深度

73 mm

须遵守间距单列式安装的侧向地

0 mm

接口/ 接线端子

电气连接规格

● 用于主电路

螺栓连接

● 用于辅助和控制电路

螺栓连接

可连接的导线截面类型用于主触点

● 单芯线或多芯线

2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²

● 细芯线的带有电缆末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

可连接的导线截面类型

● 用于辅助触点

— 单芯线或多芯线

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²

— 细芯线的带有电缆末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 导线处用于辅助触点

2x (20 ... 16), 2x (18 ... 14), 2x 12

电气安全

防护等级 IP 正面的符合 IEC 60529

IP20

防接触保护正面的符合 IEC 60529

确保从前部垂直触摸时手指安全
