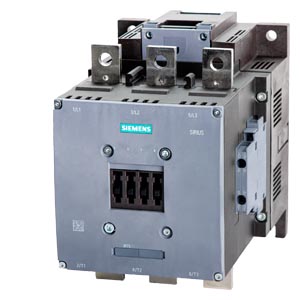

3RT5075-6AP36
(EAN: 4011209884205)
CONTACTOR, 200KW/400V/AC-3
 |
接触器 220 ... 240 V AC/DC A 200 kW 400 V AC(50...60 Hz) / DC 操作辅助触点 2 个常开触点 + 2 个常闭触点，3 极，规格 S12 母排连接传统 操作机构螺丝 端子 |
| 产品品牌名称 |
SIRIUS |
| 产品名称 |
接触器 |
| 产品类型名称 |
3RT5 |
| 综合技术数据 |
| 接触器的结构尺寸 |
S12 |
| 产品扩展 辅助开关 |
是 |
| 损耗功率 [W] 电流测定值时 |
|
| ● AC 时 在热运行状态中 每个电极 |
35 W |
| ● 无负载电流份额 典型 |
8.5 W |
| 损耗功率计算类型 电极相关 |
正方形 |
| 绝缘电压 测定值 |
1 000 V |
| 污染程度 |
3 |
| 抗冲击电压能力 测定值 |
8 kV |
| 针对安全隔离的***大允许电压 在线圈和主触点之间 符合 EN 60947-1 |
690 V |
| 耐冲击性 方波冲击时 |
|
| ● AC 时 |
8,5g / 5 ms, 4,2g / 10 ms |
| ● DC 时 |
8,5g / 5 ms, 4,2g / 10 ms |
| 耐冲击性 正弦冲击时 |
|
| ● AC 时 |
13,4g / 5 ms, 6,5g / 10 ms |
| ● DC 时 |
13,4g / 5 ms, 6,5g / 10 ms |
| 机械式使用寿命（转换周期） |
|
| ● 接触器的 典型 |
10 000 000 |
| ● 带有辅助开关块的接触器的 典型 |
10 000 000 |
| RoHS 指令（日期） |
03/01/2017 |
| 环境条件 |
| 安装高度 高度超出水平面以上 ***大值 |
2 000 m |
| 环境温度 |
|
| ● 运行期间 |
-25 ... +60 °C |
| ● 存放期间 |
-55 ... +80 °C |
| 主电路 |
| 极数 用于主电路 |
3 |
| 常开触点数量 用于主触点 |
3 |
| 常闭触点数量 用于主触点 |
0 |
| 工作电压 |
|
| ● AC-3e 时 测定值 ***大值 |
1 000 V |
| 工作电流 |
|
| ● AC-1 时 ***高 690 V |
|
| — 环境温度 40 °C 时 测定值 |
430 A |
| — 环境温度 60 °C 时 测定值 |
400 A |
| ● AC-3 时 |
|
| — 400 V 时 测定值 |
400 A |
| — 690 V 时 测定值 |
400 A |
| ● AC-3e 时 |
|
| — 400 V 时 测定值 |
400 A |
| — 690 V 时 测定值 |
400 A |
| 可连接的导线截面 在主电路中 AC-1 时 |
|
| ● 60 °C 时 许可***小值 |
240 mm² |
| ● 40 °C 时 许可***小值 |
300 mm² |
| 工作电流 约 200000 次操作循环 AC-4 |
|
| ● 400 V 时 测定值 |
150 A |
| ● 690 V 时 测定值 |
135 A |
| 额定功率 |
|
| ● AC-1 时 |
|
| — 230 V时 60 °C 时 测定值 |
151 kW |
| — 400 V 时 60 °C 时 测定值 |
263 kW |
| — 690 V 时 60 °C 时 测定值 |
454 kW |
| ● AC-3 时 |
|
| — 230 V时 测定值 |
132 kW |
| — 400 V 时 测定值 |
231 kW |
| — 690 V 时 测定值 |
400 kW |
| ● AC-3e 时 |
|
| — 400 V 时 测定值 |
200 kW |
| — 690 V 时 测定值 |
400 kW |
| 额定功率 约 200000 次操作循环 AC-4 |
|
| ● 400 V 时 测定值 |
85 kW |
| ● 690 V 时 测定值 |
133 kW |
| 空载运行频率 |
|
| ● AC 时 |
2 000 1/h |
| ● DC 时 |
2 000 1/h |
| 开关频率 |
|
| ● AC-1 时 ***大值 |
700 1/h |
| ● AC-3 时 ***大值 |
500 1/h |
| ● AC-3e 时 ***大值 |
500 1/h |
| ● AC-4 ***大值 |
130 1/h |
| 控制电路/控制 |
| 电压类型 控制馈电电压的 |
AC/DC |
| 控制馈电电压 AC 时 |
|
| ● 50 Hz 时 测定值 |
220 ... 240 V |
| ● 60 Hz 时 测定值 |
220 ... 240 V |
| 控制馈电电压 DC 时 |
|
| ● 测定值 |
220 ... 240 V |
| 工作区要素控制馈电电压测定值 电磁线圈的 AC 时 |
|
| ● 50 Hz 时 |
0.8 ... 1.1 |
| ● 60 Hz 时 |
0.8 ... 1.1 |
| 过电压限制器的结构形式 |
带压敏电阻器 |
| 起动视在功率 电磁线圈的 AC 时 |
|
| ● 50 Hz 时 |
830 VA |
| ● 60 Hz 时 |
830 VA |
| 感应功率因数 对于线圈的起动功率 |
|
| ● 50 Hz 时 |
0.9 |
| ● 60 Hz 时 |
0.9 |
| 停机视在功率 电磁线圈的 AC 时 |
|
| ● 50 Hz 时 |
9.2 VA |
| ● 60 Hz 时 |
9.2 VA |
| 感应功率因数 对于线圈的停机功率 |
|
| ● 50 Hz 时 |
0.9 |
| ● 60 Hz 时 |
0.9 |
| 起动功率 电磁线圈的 DC 时 |
920 W |
| 持续功率 电磁线圈的 DC 时 |
10 W |
| 辅助电路 |
| 常闭触点数量 用于辅助触点 无延迟转换的 |
2 |
| 常开触点数量 用于辅助触点 无延迟转换的 |
2 |
| 工作电流 AC-12 时 ***大值 |
10 A |
| 工作电流 AC-15 时 |
|
| ● 230 V时 测定值 |
6 A |
| ● 400 V 时 测定值 |
3 A |
| 工作电流 DC-12 时 |
|
| ● 24 V 时 测定值 |
6 A |
| ● 110 V时 测定值 |
3 A |
| ● 220 V 时 测定值 |
1 A |
| 工作电流 DC-13 时 |
|
| ● 24 V 时 测定值 |
6 A |
| ● 110 V时 测定值 |
1 A |
| ● 220 V 时 测定值 |
0.3 A |
| UL/CSA 额定数据 |
| 输出的机械功率 [hp] 对于三相交流电机 460/480 V 时 测定值 |
300 hp |
| 保护装置，防止短路导致开关装置损坏。 |
| 熔断体规格 |
|
| ● 用于主电路的短路保护 |
|
| — 对于相配类型1 需要 |
保险丝gL/gG: 630 A |
| — 对于相配类型2 需要 |
保险丝gL/gG: 500 A |
| ● 用于辅助开关的短路保护 需要 |
保险丝gL/gG: 10A |
| 装入/固定/外廓尺寸 |
| 装入位置 |
对于垂直安装平面可+/-90°旋转，对于垂直安装平面可+/-22.5°向前和向后倾斜 |
| 紧固类型 |
螺栓固定 |
| ● 并排装配 |
是 |
| 高度 |
214 mm |
| 宽度 |
160 mm |
| 深度 |
225 mm |
| 接口/ 接线端子 |
| 电气连接规格 |
|
| ● 用于主电路 |
螺栓连接 |
| ● 用于辅助和控制电路 |
螺栓连接 |
| 可连接的导线截面类型 |
|
| ● 用于辅助触点 |
|
| — 细芯线的 带有电缆末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 导线处 用于辅助触点 |
2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| 安全 |
| 防护等级 IP 正面的 符合 IEC 60529 |
IP00; IP20 带箱形端子 / 盖板 |
| 防接触保护 正面的 符合 IEC 60529 |
确保从前部垂直触摸箱型端子/盖板时手指安全 |
