技術數據

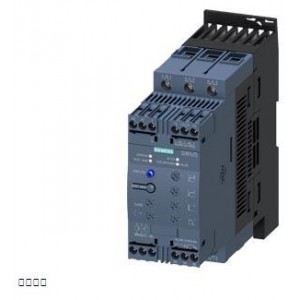

			SIRIUS 軟起動器 S2 45 A，22 kW/400 V，40 °C 200-480 V AC，24 V AC/DC 螺釘端子
綜合技術數據
產品品牌名稱			SIRIUS
產品裝備
● 集成的分路接觸系統			是
● 可控硅元件			是
產品功能
● 設備自我保護			是
● 電機過載保護			是
● 熱敏電阻電機保護評值			否
● 外部的復位			是
● 可調節的電流限制			是
● 內三角回路			否
產品組件 電機制動的輸出			否
絕緣電壓 測定值		V	600
污染程度			3，符合 IEC 60947-4-2
參考標示 符合 DIN EN 61346-2			Q
參考標示 符合 DIN 40719（根據 IEC 204-2 增補） 符合 IEC 750			G
電力電子學
產品名稱			軟啟動器
工作電流
● 40 °C 時 測定值		A	45
● 50°C 時 測定值		A	42
● 60 °C 時 測定值		A	39
輸出的機械功率 對于交流電機
● 230 V時
— 標準接線時 40 °C 時 測定值		kW	11
● 400 V 時
— 標準接線時 40 °C 時 測定值		kW	22
輸出的機械功率 [hp] 對于三相交流電機 200/208 V 時 標準接線時 50°C 時 測定值		hp	10
工作頻率 測定值		Hz	50 ... 60
相對負公差 工作頻率的		%	-10
相對正公差 工作頻率的		%	10
工作電壓 標準接線時 測定值		V	200 ... 480
相對負公差 工作電壓 標準接線時		%	-15
相對正公差 工作電壓 標準接線時		%	10
***小負載 [%]		%	20
可調節的發動機的額定電流 用于發動機過載保護 ***小額定值		A	23
持續工作電流 [Ie 的 %] 40 °C 時		%	115
損耗功率 [W] 對于工作電流 40 °C 時 運行期間 典型		W	6
控制電路/控制
電壓類型 控制饋電電壓的			AC/DC
控制饋電電壓頻率 1 測定值		Hz	50
控制饋電電壓頻率 2 測定值		Hz	60
相對負公差 控制饋電電壓頻率的		%	-10
相對正公差 控制饋電電壓頻率的		%	10
控制饋電電壓 1 AC 時
● 50 Hz 時 測定值		V	24
● 60 Hz 時 測定值		V	24
相對負公差 控制饋電電壓的 AC 時 50 Hz 時		%	-15
相對正公差 控制饋電電壓的 AC 時 50 Hz 時		%	10
相對負公差 控制饋電電壓的 AC 時 60 Hz 時		%	-15
相對正公差 控制饋電電壓的 AC 時 60 Hz 時		%	10
控制饋電電壓 1 DC 時 測定值		V	24
相對負公差 控制饋電電壓的 DC 時		%	-20
相對正公差 控制饋電電壓的 DC 時		%	20
顯示方式 用于故障信號			紅色的
機械數據
電機控制設備的機構尺寸			S2
寬度		mm	55
高度		mm	160
深度		mm	170
緊固類型			螺栓和扣接固定
裝入位置			帶附加風扇:對于垂直的安裝平面可+/-90°旋轉, 對于垂直的安裝平面可+/- 22,5°向前和向后傾斜。無附加風扇:對于垂直的安裝平面可+/-10°旋轉, 對于垂直的安裝平面可+/- 10°向前和向后傾斜。
須遵守間距 單列式安裝的
● 向上地		mm	60
● 側向地		mm	30
● 向下地		mm	40
導線長度 ***大值		m	300
極數 用于主電路			3
接口/ 接線端子
電氣連接規格
● 用于主電路			螺栓連接
● 用于輔助和控制電路			螺栓連接
常閉觸點數量 用于輔助觸點			0
常開觸點數量 用于輔助觸點			2
轉換器數量 用于輔助觸點			1
可連接的導線截面類型 用于主觸點 用于框型接線盒 在使用前面的加緊位置時
● 單芯線的			2x (1.5 ... 16 mm²)
● 細芯線的 帶有電纜末端加工			0.75 ... 25 mm²
● 多芯線			0.75 ... 35 mm²
可連接的導線截面類型 用于主觸點 用于框型接線盒 在使用后面的加緊位置時
● 單芯線的			2x (1.5 ... 16 mm²)
● 細芯線的 帶有電纜末端加工			1.5 ... 25 mm²
● 多芯線			1.5 ... 35 mm²
可連接的導線截面類型 用于主觸點 用于框型接線盒 在使用兩個端子位時
● 單芯線的			2x (1.5 ... 16 mm²)
● 細芯線的 帶有電纜末端加工			2x (1.5 ... 16 mm²)
● 多芯線			2x (1.5 ... 25 mm²)
可連接的導線截面類型 在 AWG 導線處 用于主觸點 用于框型接線盒
● 在使用后面的加緊位置時			16 ... 2
● 在使用前面的加緊位置時			18 ... 2
● 在使用兩個端子位時			2x (16 ... 2)
可連接的導線截面類型 用于輔助觸點
● 單芯線的			2x (0.5 ... 2.5 mm²)
● 細芯線的 帶有電纜末端加工			2x (0.5 ... 1.5 mm²)
可連接的導線截面類型 在 AWG 導線處
● 用于輔助觸點			2x (20 ... 14)
● 用于輔助觸點 細芯線的 帶有電纜末端加工			2x (20 ... 16)
環境條件
安裝高度 高度超出水平面以上		m	5 000
氣候級
● 運輸期間 符合 IEC 60721			2K2、2C1、2S1、2M2（***大跌落高度 0.3 m）
● 存放期間 符合 IEC 60721			1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4
● 運行期間 符合 IEC 60721			3K6（無結冰、無冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6
環境溫度
● 運行期間		°C	-25 ... +60
● 存放期間		°C	-40 ... +80
降級溫度		°C	40
防護等級 IP 正面的 符合 IEC 60529			IP20
防接觸保護 正面的 符合 IEC 60529			確保從前部垂直觸摸時手指安全
