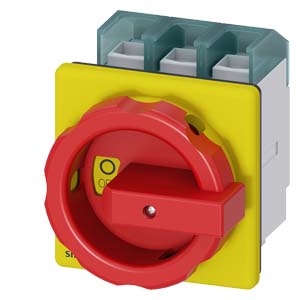

SENTRON，隔離開關 3LD，緊急關閉開關，3 針，Iu：100 A， 額定功率/AC 23 A 時 400V 時：37 kW， 前面已固定，旋轉驅動， 紅色/黃色，4 孔固定 手柄 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品的規格 |
緊急關閉開關 |
| 顯示方式 用于手動操作的開關位置指示器 |
1 ON - 0 OFF |
| 開關的結構形式 |
正面固定 |
| 操作元件的結構形式 |
短旋轉手柄 |
| 顏色 操縱元件的 |
紅色 |
| 手柄結構 |
旋轉驅動，紅/黃 |
| 開關操縱機構的結構形式 電機驅動 |
否 |
| 一般技術數據 |
| 極數 |
3 |
| 負載隔離開關的結構尺寸 |
4 |
| 機械式使用壽命（轉換周期） 典型 |
100 000 |
| 電氣使用壽命（操作循環） |
|
| ● AC-23 A 時 690 V 時 |
6 000 |
| 開關頻率 ***大值 |
50 1/h |
| 污染程度 |
3 |
| 電壓 |
| 絕緣電壓 測定值 |
690 V |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 工作電壓 |
|
| ● AC 時 測定值 |
690 V |
| 工作頻率 測定值 |
|
| ● ***小值 |
50 Hz |
| ● ***大值 |
60 Hz |
| 防護等級 |
| 防護等級 IP |
IP65 |
| 防護等級 NEMA |
1、3R、4X、12 |
| 防護等級 IP 正面的 |
IP65 |
| 耗散 |
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 |
7.5 W |
| 主電路 |
| 工作電流 |
|
| ● 在AC-21時 690 V 時 測定值 |
100 A |
| ● AC-21 A 時 240 V 時 測定值 |
100 A |
| ● AC-21 A 時 400 V 時 測定值 |
100 A |
| ● AC-21 A 時 440 V 時 測定值 |
100 A |
| ● AC-23 A 時 400 V 時 測定值 |
70 A |
| 額定功率 |
|
| ● AC-23 A 時 240 V 時 測定值 |
18.5 kW |
| ● AC-23 A 時 400 V 時 測定值 |
37 kW |
| ● AC-23 A 時 440 V 時 測定值 |
37 kW |
| ● AC-23 A 時 690 V 時 測定值 |
30 kW |
| ● AC-3 時 240 V 時 測定值 |
18.5 kW |
| ● AC-3 時 400 V 時 測定值 |
30 kW |
| ● AC-3 時 690 V 時 測定值 |
22 kW |
| 輔助電路 |
| 轉換器數量 用于輔助觸點 |
0 |
| 常閉觸點數量 用于輔助觸點 |
0 |
| 常開觸點數量 用于輔助觸點 |
0 |
| 工作電壓 輔助觸頭的 AC 時 ***大值 |
500 V |
| 持續電流 輔助觸點的 測定值 |
10 A |
| 絕緣電壓 輔助開關的 測定值 |
500 V |
| 適應性 |
| 應用適宜性 |
|
| ● 主開關 |
是 |
| ● 負載切斷開關 |
是 |
| ● 急停開關 |
是 |
| ● 安全 |
是 |
| ● 維護/修理開關 |
是 |
| 產品詳細信息 |
| 產品特點 可鎖定在關斷位置 |
是 |
| 附件 |
| 產品擴展 可選 |
|
| ● 電機驅動 |
否 |
| ● 電壓脫扣器 |
否 |
| 可連接常閉觸點數量 用于輔助觸點 可加裝 ***大值 |
3 |
| 可連接常開觸點數量 用于輔助觸點 可加裝 ***大值 |
3 |
| 可連接轉換觸頭數量 用于輔助觸點 可加裝 ***大值 |
0 |
| U 型鎖的數量 ***大值 |
3 |
| U 形強度 U 型鎖 |
4 ... 8 mm |
| 短路 |
| 特定短路電流 使用電源熔斷器時 |
|
| ● 690 V 時 通過 gG 熔斷器 測定值 |
50 kA |
| 導通電流 開關閉合時 |
|
| ● 240 V 時 開關 + gG 熔斷器組合時 ***大值 |
10 kA |
| ● 440 V 時 開關 + gG 熔斷器組合時 ***大值 |
10 kA |
| ● 690 V 時 開關 + gG 熔斷器組合時 許可***大值 |
10 kA |
| I2t 值 開關閉合時 |
|
| ● 240 V 時 開關 + gG 熔斷器組合時 ***大值 |
64 kA2.s |
| ● 440 V 時 開關 + gG 熔斷器組合時 ***大值 |
64 kA2.s |
| ● 690 V 時 開關 + gG 熔斷器組合時 ***大值 |
64 kA2.s |
| 熔斷體規格 |
|
| ● 用于主電路的短路保護 需要 |
保險絲 gL/gG: 100 A |
| ● 用于輔助開關的短路保護 需要 |
保險絲gL/gG: 10A |
| 工作電流 前置熔斷器 測定值 |
100 A |
| 根據 UL |
| 工作電流 AC 時 根據 UL 508/UL 60947-4-1 額定值 |
100 A |
| 工作電壓 AC 時 50/60 Hz 時 根據 UL 508/UL 60947-4-1 測定值 |
600 V |
| 有效功率 [hp] AC 時 480 V 時 根據 UL 508/UL 60947-4-1 測定值 |
60 |
| 有效功率 [hp] AC 時 600 V 時 根據 UL 508/UL 60947-4-1 測定值 |
75 |
| 短時電流強度 (SCCR) 600 V 時 根據 UL 508/UL 60947-4-1 |
10 kA |
| 持續電流 前置熔斷器 符合 UL 測定值 |
200 A |
| 保險裝置的類型 符合 UL |
RK5 |
| 連接 |
| AWG 號碼 作為已編碼可連接的導線截面 單芯線的 |
|
| ● ***大值 |
1 |
| ● ***小值 |
12 |
| 可連接的導線截面類型 針對 Cu 導線 |
|
| ● 單芯線的 |
1x (4...50 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
1x (4...35 mm²) |
| ● 多芯線 |
1x (4...50 mm²) |
| 可連接的導線截面類型 用于輔助觸點 |
|
| ● 單芯線的 |
側面輔助開關 2x (0.75 ...2.5 mm²)，1x 4 mm²；前側輔助開關 1x (0.75...2.5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
側面輔助開關 2x (0.75 ...1.5 mm²)，1x 2.5 mm²；正面輔助開關 1x 2.5 mm² |
| ● 多芯線 |
側面輔助開關 2x (0.75 ...2.5 mm²)，1x 4 mm²；前側輔助開關 1x (0.75...2.5 mm²) |
| 電氣連接規格 |
|
| ● 用于主電路 |
箱型端子 |
| ● 用于輔助觸點 |
接線夾 |
| 機械設計 |
| 高度 |
107 mm |
| 寬度 |
90 mm |
| 深度 |
112.5 mm |
| 設備的構造類型 |
固定式裝入 |
| 緊固類型 |
固定安裝技術的安裝設備 |
| 緊固類型 |
|
| ● 4 孔緊固式的正面裝配 |
是 |
| ● 中心緊固式的正面裝配 |
否 |
| ● 導軌安裝 |
否 |
| 凈重 |
497 g |
| 環境條件 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
