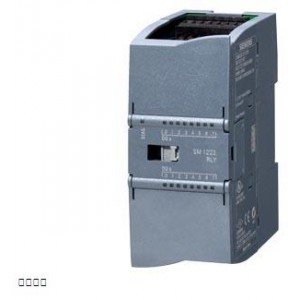

SIMATIC S7-1200，数字输出 SM 1222，16DO，继电器 2A

一般信息

产品类型标志

SM 1222，DQ 16x 继电器 / 2 A

电源电压

允许范围，下限 (DC)

20.4 V

允许范围，上限 (DC)

28.8 V

输入电流

来自背板总线 DC 5 V，***大值

135 mA

数字输出端

● 来自负载电压 L+，***大值

11 mA / 继电器线圈

功率损失

功率损失，典型值

8.5 W

数字输出

数字输出端数量

16

● 在组件中

1

短路保护

否; 外部预设

输出端的通断能力

● 电阻负载时的***大值

2 A

● 照明负载时的***大值

DC 时 30 W，AC 时 200 W

输出电压

● 额定值 (DC)

5 V DC 到 30 V DC

● 额定值 (AC)

5 到 250 V AC

输出电流

● 对于信号“1”的额定值

2 A

电阻负载时的输出延迟

● 从 “0” 到“1”，***大值

10 ms

● 从 ”1” 到“0”，***大值

10 ms

输出端的总电流（每组）

水平安装位置

— ***高可达 50 ℃，***大值

10 A; 每个零线的电流

继电器输出端

● 继电器输出端数量

16

● 继电器线圈 L+ (DC) 的电源电压

24 V

● ***大操作循环数

在负载额定电压为 100000 时，机械电流为 1 千万

触点的通断能力

— 电感负载时的***大值

2 A

— 照明负载时的***大值

DC 时 30 W，AC 时 200 W

— 电阻负载时的***大值

2 A

导线长度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

报警/诊断/状态信息

报警

● 诊断报警

是

诊断显示 LED

● 用于输出端状态

是

电位隔离

数字输出电位隔离

● 在通道之间

继电器

● 在通道之间，分组点数

4

● 在通道和背板总线之间

1500 V AC 持续 1 分钟

允许的电位差

在不同电路之间

750 V AC 持续 1 分钟

防护等级和防护类别

防护等级 IP

IP20

标准、许可、证书

CE 标记

是

CSA 许可

是

UL 许可

是

cULus

是

FM 许可

是

RCM（原 C-TICK）

是

KC 许可

是

船舶建造许可

是

环境要求

露天情况下

● ***大落差

0.3 m; 五个，在发货包装内

运行中的环境温度

● ***小值

-20 °C

● ***大值

60 °C; 同时接通的输出端数量：8 个（无相邻接头），60 °C 水平或 50 °C 垂直，16 个，55 °C 水平或 45 °C 垂直

● 水平安装，***小值

-20 °C

● 水平安装，***大值

60 °C

● 垂直安装，***小值

-20 °C

● 垂直安装，***大值

50 °C

● 允许温度变化

5°C 至 55°C，3°C/分钟

运输/储存时的环境温度

● ***小值

-40 °C

● ***大值

70 °C

气压符合 IEC 60068-2-13 标准要求

● 存放/运输，***小值

660 hPa

● 存放/运输，***大值

1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，***大值

95 %

连接技术

需要的前置插头

是

机械/材料

外壳材料（正面）

● 塑料

是

尺寸

宽度

45 mm

高度

100 mm

深度

75 mm

重量

重量，约

260 g
