总线结构

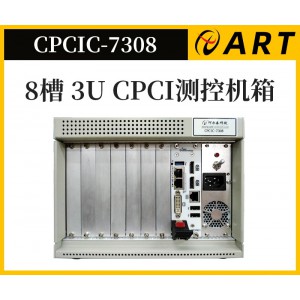

阿尔泰科技 CPCIC-7308 是一款 8 槽 CPCI 机箱，该机箱为标/准 4U 高度，提供了一个system插槽、七个外设插槽。 机箱使用灵活的模块化设计，方便系统的使用和维护。
性能指标
支持 3UCompactPCI 插卡的 4U 高机箱
8 槽 3U CompactPCI 32 位/66MHz 高速总线无源背板
一个系统插槽和 7 个 CompactPCI 外围插槽
符合 PICMG2.0（Compact PCI 规范）标/准
符合 PICMG2.1（热拔插规范）标/准
符合 PICMG2.11（CPCI 电源接口规范）标/准
带散热系统
工作温度：0℃～+55℃
存储温度：-20℃～+80℃
相对湿度：5～95%，无凝露
尺寸：233mm×258mm×177mm (L×W×H)
指标参数
|
产品指标
|
机箱整体为4U高度金属结构
|
|
8槽3U Compact PCI 32位/66MHz高速总线无源背板
|
|
8槽3U CPCI背板，1个系统槽，7个扩展槽
|
|
V(I/O)可选+3.3V或+5V
|
|
250W ATX电源
|
|
符合PICMG2.0（Compact PCI规范）标/准
符合PICMG2.1（热拔插规范）标/准
符合PICMG2.5 R1.0 Compact PCI计算机技术规格
|
|
温控可调速风扇
|
|
装有4个带滤网风扇（滤网可拆卸）
|
|
可支持不带隔离或带隔离
|
|
EMC/EMI：CE，FCC Class A
|
|
工作温度：0℃~+50℃
|
|
存储温度：-20℃~+80℃
|
|
相对湿度：5%~95%，无凝露
|
|
尺寸：233mm×177mm×258mm（W×H×D）
|
