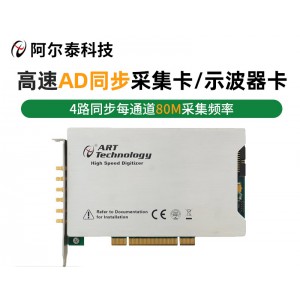

PCI-8512B/8514B分别是4通道12位/14位80MS/s采样数字化仪， 专为输入信号高达40M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为+ 1V或者+5V。配备了容量高达1GB/2GB的板载内存,摆脱了PCI总线带宽的限
制，使之能存储更长时间的波形。PCI-8512B/8514B分别配备了12位/14位高线性度的AD转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
PCI8514B
指标参数
|
模拟量输入
|
通道数
|
单端4路
|
|
精度
|
14位
|
|
采样频率
|
80MS/s
|
|
模拟带宽
|
40MHz
|
|
存储器深度
|
板载1GB DDR2 SDRAM (可定制2GB DDR2 SDRAM)
|
|
AD量程
|
±5V，±1V
|
|
触发源
|
软件触发、ATR触发、DTR触发、
TRG0~TRG7信号触发（用于多卡同步）
|
|
耦合方式
|
直流、交流
|
|
模拟输入阻抗
|
1MΩ（50Ω可定制）
|
|
支持多卡同步
|
|
软件自动校准
|
