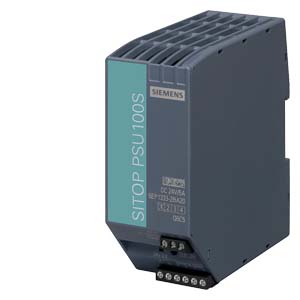

西門子電源 6EP1333-2BA20 24 V/5 A 穩定電源

技術數據

		電源 SITOP PSU100S/1AC/DC24V/5 A SITOP PSU100S 24 V/5 A 穩定電源輸入：120/230 V AC 輸出：24 V/5 A DC EX 批準不可用
輸入
電網的形狀		單相交流
供電電壓 AC 時
● 初始值		范圍自適應
供電電壓
● 1 AC 時 額定值		120 V
● 2 AC 時 額定值		230 V
輸入電壓
● 1 AC 時		85 ... 132 V
● 2 AC 時		170 ... 264 V
輸入端規格超廣域輸入		否
過電壓的過載能力		2.3 ×V額定輸入，1.3ms
工作條件斷電橋接方式		Vin = 93/187 V時
跨接時間輸出電流額定值中在電網停電時 ***小值		20 ms
工作條件斷電橋接方式		Vin = 93/187 V時
電網頻率
● 1 額定值		50 Hz
● 2 額定值		60 Hz
電網頻率		47 ... 63 Hz
輸入電流
● 輸入電壓額定值為 120 V 時		2.34 A
● 輸入電壓額定值為 230 V 時		1.36 A
電流限制接通電流 25 °C 時 ***大值		40 A
I2t 值 ***大值		1 A²·s
保險絲規格		T 3,15 A/250 V (不可用)
● 電源線內		建議微型斷路器：6A 特性曲線C
輸出
電壓波形輸出端上		調節后、零電位直流電壓
輸出電壓 DC 時 額定值		24 V
輸出電壓
● 輸出端 1 上 DC 時 額定值		24 V
相對總公差電壓		3 %
相對調節精度輸出電壓
● 輸入電壓緩慢波動時		0.1 %
● 歐姆負載緩慢波動時		1 %
剩余波紋度
● ***大值		150 mV
● 典型		30 mV
電壓峰段
● ***大值		240 mV
● 典型		140 mV
可調節的輸出電壓		22.8 ... 28 V
產品功能可調整輸出電壓		是
輸出電壓設置方式		通過電位器
顯示方式針對正常運行		24 V 的綠色 LED 正常
信號類型輸出端上		繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常”
輸出電壓特性接通時		V輸出超調< 3%
動作延遲時間 ***大值		0.3 s
電壓升高時間輸出電壓
● 典型		15 ms
輸出電流
● 額定值		5 A
● 測量范圍		0 ... 6 A; 6 A 升至 +45 °C; +60 ... +70 °C: 降額使用 1.6%/K
輸出的有效功率典型		144 W
瞬時過載電流
● 啟動期間短路典型		18 A
● 運行期間短路典型		18 A
過電流持續過載時間
● 啟動期間短路		800 ms
● 運行期間短路		800 ms
產品特點
● 設備并聯		是
并聯設備的數量增加功率		2
