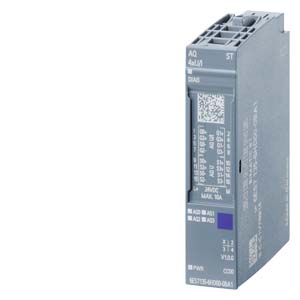

SIMATIC ET 200SP， 模拟式输出端模块， 模拟输出 4XU/I 标准型， 适合用于 A0 类型的基座单元，A1， 颜色代码 CC00， 模块诊断，16 位，+/-0.3% |
| 一般信息 |
| 产品类型标志 |
AQ 4xU/I ST |
| 硬件功能状态 |
FS07 以上版本 |
| 可用的基本单元 |
BU 类型 A0、A1 |
| 模块特有彩色标牌板的颜色代码 |
CC00 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
否 |
| ● 可变输出范围 |
否 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V11 SP2 / V13 |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PCS 7 可组态/集成式，自版本 |
V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
各修订版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
GSDML V2.3 |
| 运行模式 |
| ● 过采样 |
否 |
| ● MSO |
否 |
| 运行中的 CiR 配置 |
| 可在 RUN 模式下更改参数分配 |
是 |
| 可在 RUN 模式下校准 |
否 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是 |
| 输入电流 |
| 耗用电流，***大值 |
150 mA |
| 功率损失 |
| 功率损失，典型值 |
1.5 W |
| 地址范围 |
| 每个模块的地址空间 |
| ● 每个模块的地址空间，***大值 |
8 byte; + 1 个字节用于 QI 信息 |
| 硬件扩展 |
| 自动编码 |
|
| ● 机械编码键的类型 |
A 型 |
| 模拟输出 |
| 模拟输出端数量 |
4 |
| 电压输出，短路电流，***大值 |
45 mA |
| 循环时间（所有通道） ***小值 |
5 ms |
| 带有过采样的模拟输出端 |
否 |
| 输出范围，电压 |
| ● 0 至 10 V |
是; 15 位 |
| ● 1 V 至 5 V |
是; 13 位 |
| ● -5 V 至 +5 V |
是; 包括符号在内 15 位 |
| ● -10 V 至 +10 V |
是; 包括符号在内 16 位 |
| 输出范围，电流 |
| ● 0 至 20 mA |
是; 15 位 |
| ● -20 mA 至 +20 mA |
是; 包括符号在内 16 位 |
| ● 4 mA 至 20 mA |
是; 14 位 |
| 执行器连接 |
| ● 对于两线制接口电压输出 |
是 |
| ● 对于四线制接口电压输出 |
是 |
| ● 对于两线制接口电流输出 |
是 |
| 负载电阻（在额定输出范围内） |
| ● 电压输出端的***小值 |
2 k |
| ● 电压输出端的电容负载，***大值 |
1 µF |
| ● 电流输出端的***大值 |
500 |
| ● 电流输出端的电感负载，***大值 |
1 mH |
| 外部应用电压和电流的毁坏限制 |
| ● 输出端电压 |
30 V |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m; 200 m，电压输出 |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），***大值 |
16 bit |
| 起振时间 |
| ● 对于电阻负载 |
0.1 ms |
| ● 对于电容负载 |
1 ms |
| ● 对于电感负载 |
0.5 ms |
| 误差/精度 |
| 线性错误（与输出范围有关），(+/-) |
0.03 % |
| 温度错误（与输出范围有关），(+/-) |
0.005 %/K |
| 输出端之间的串扰，***小值 |
-50 dB |
| 25 °C 时起振状态下的重复精度（与输出范围有关），(+/-) |
0.05 % |
| 整个温度范围内的操作错误限制 |
| ● 电压，与输出范围有关，(+/-) |
0.5 % |
| ● 电流，与输出范围有关，(+/-) |
0.5 % |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电压，与输出范围有关，(+/-) |
0.3 % |
| ● 电流，与输出范围有关，(+/-) |
0.3 % |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 可接入替代值 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 电源电压监控 |
是 |
| ● 断线 |
是 |
| ● 短路 |
是 |
| ● 累积故障 |
是 |
| ● 溢出/下溢 |
是 |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 PWR-LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
否 |
| ● 用于模块诊断 |
是; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和电子元件电源电压之间 |
是 |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; 自 FS07 起 < 0 °C |
| ● 水平安装，***大值 |
60 °C; 注意降额 |
| ● 垂直安装，***小值 |
-30 °C; 自 FS07 起 < 0 °C |
| ● 垂直安装，***大值 |
50 °C; 注意降额 |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，约 |
31 g |
