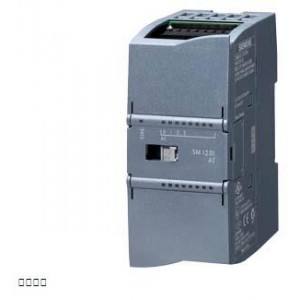

SIMATIC S7-1200，模拟输入， SM 1231 TC，热电偶 4 模拟输入 |
| 一般信息 |
| 产品类型标志 |
SM 1231，AI 4x16 bit TC |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 输入电流 |
| 耗用电流，典型值 |
40 mA |
| 来自背板总线 DC 5 V，典型值 |
80 mA |
| 功率损失 |
| 功率损失，典型值 |
1.5 W |
| 模拟输入 |
| 模拟输入端数量 |
4; 热电偶 |
| 电压输入允许的输入电压（毁坏限制），***大值 |
±35 V |
| 温度测量的技术单位，可调节 |
摄氏度/华氏度 |
| 输入范围 |
| ● 电压 |
是 |
| ● 电流 |
否 |
| ● 热电偶 |
是; J, K, T, E, R, S, N, C, TXK/XK(L)；电压范围：±80 mV |
| ● 电阻温度计 |
否 |
| ● 电阻 |
否 |
| 输入范围（额定值），电压 |
| ● -80 mV 至 +80 mV |
是 |
| — 输入电阻（-80 mV 至 +80 mV） |
≥1 兆欧 |
| 输入范围（额定值），热电偶 |
| ● 类型 B |
是 |
| ● 类型 C |
是 |
| ● 类型 E |
是 |
| ● 类型 J |
是 |
| ● 类型 K |
是 |
| ● 类型 N |
是 |
| ● 类型 R |
是 |
| ● 类型 S |
是 |
| ● 类型 T |
是 |
| ● 类型 TXK/TXK(L) 符合 GOST |
是 |
| 热电偶 (TC) |
| 温度补偿 |
| — 可参数化 |
否 |
| 输入端的模拟值构成 |
| 测量原理 |
集成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），***大值 |
15 bit; + 符号 |
| ● 可参数化的集成时间 |
否 |
| ● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 |
50 / 60 / 400 Hz 时 85 dB |
| 测量值滤波 |
| ● 可参数化 |
是 |
| 误差/精度 |
| 温度错误（与输入范围有关），(+/-) |
25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部测量范围 |
| 25 °C 时起振状态下的重复精度（与输出范围有关），(+/-) |
0.5 % |
| 故障电压抑制 f = n x (f1 +/- 1 %)，f1 = 干扰频率 |
| ● 共模干扰，***小值 |
120 dB |
| 报警/诊断/状态信息 |
| 报警 |
是 |
| 诊断功能 |
是; 可读 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 电源电压监控 |
是 |
| ● 断线 |
是 |
| 诊断显示 LED |
| ● 用于输入端状态 |
是 |
| ● 用于维护 |
是 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| CSA 许可 |
是 |
| UL 许可 |
是 |
| cULus |
是 |
| FM 许可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 许可 |
是 |
| 船舶建造许可 |
是 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安装，***小值 |
-20 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-20 °C |
| ● 垂直安装，***大值 |
50 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 操作，***小值 |
795 hPa |
| ● 操作，***大值 |
1 080 hPa |
| ● 存放/运输，***小值 |
660 hPa |
| ● 存放/运输，***大值 |
1 080 hPa |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 有害物质浓度 |
| ● RH < 60% 时的 SO2，无冷凝 |
二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液 |
| 连接技术 |
| 需要的前置插头 |
是 |
| 机械/材料 |
| 外壳材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 宽度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，约 |
180 g |
