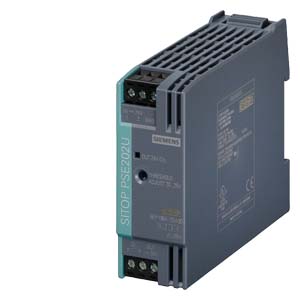

模块 SITOP PSE202U/冗余模块/DC24V/10A
SITOP PSE202U 10A 冗余模块 输入端/输出端：24 V DC 适合用来将两个各带有 ***多 20A 输出电流 ***多各 5 A 输出电流 |
| 输入 |
| 电网的形状 |
直流电压 |
| 供电电压 |
|
| ● DC 时 |
24 ... 24 V |
| 输入电压 |
|
| ● DC 时 |
19 ... 29 V |
| 输出 |
| 电压波形 输出端上 |
调节后、零电位直流电压 |
| 输出电压 DC 时 额定值 |
24 V |
| 输出电压公式 |
VIN - 约0.5 V |
| 输出电压 |
|
| ● 输出端 1 上 DC 时 额定值 |
24 V |
| 产品功能 可调整输出电压 |
否 |
| 显示方式 针对正常运行 |
绿色LED指示（两个模块输入电压均大于开关阈值）;红色LED指示（至少有一个模块输入电压<开关阈值） |
| 信号类型 输出端上 |
自由电位继电器触点（触点负载能力 6 A/AC 42 V，DC 30V）：触点闭合，如果两个输入电压 > 阈值，阈值设置范围 20 V ±0.5 V ... 25V±0.5 V |
| 输出电流 |
|
| ● 额定值 |
10 A |
| ● 测量范围 |
10 A; ***大总电流10A |
| 效率 |
| 百分比效率 |
97.1 % |
| 损耗功率 [W] |
|
| ● 输出电压额定值时 输出电流额定值中 典型 |
3.6 W |
| ● 空转时 ***大值 |
1 W |
| 安全 |
| 电位隔离 |
是，SELV 符合 EN 60950-1 （继电器触点） |
| 设备保护等级 |
Class III |
| 防护等级 IP |
IP20 |
| 认证 |
| 资格证明 |
|
| ● CE标识 |
是 |
| ● UL 许可证 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| ● CSA许可证 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| ● cCSAus，等级 1，分区 2 |
否 |
| ● ATEX |
否 |
| 资格证明 |
|
| ● IECEx |
否 |
| ● NEC 级别 2 |
否 |
| ● ULhazloc 许可 |
否 |
| ● FM 许可 |
否 |
| 认证类型 CB 证书 |
否 |
| 资格证明 |
|
| ● EAC 许可 |
是 |
| ● C-Tick |
否 |
| 资格证明 造船许可 |
否 |
| 造船许可 |
- |
| 船级社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 标准 |
|
| ● 适用于干扰发射 |
EN 55022 Class B |
| ● 适用于抗干扰性 |
EN 61000-6-2 |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
-20 ... +70 °C; 自然对流 |
| ● 运输期间 |
-40 ... +85 °C |
| ● 存放期间 |
-40 ... +85 °C |
| 气候级 符合 IEC 60721 |
气候类型为 3K3，5 … 95% 无冷凝 |
| 机械装置 |
| 电气连接规格 |
螺栓连接 |
| ● 在输入端 |
输入、输出和接地： 可拆卸的螺旋接线夹，每个 1 x 0.5 ... 2.5 mm²单线/细线的 |
| ● 用于辅助触点 |
继电器触点: 每 0.5 ... 2.5 mm² 2个螺钉型端子 |
| 宽度 外壳的 |
30 mm |
| 高度 外壳的 |
80 mm |
| 深度 外壳的 |
100 mm |
| 须遵守间距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 净重 |
0.125 kg |
