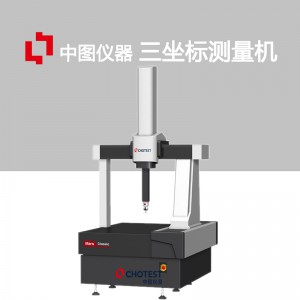

中图仪器高精度桥式三坐标测量机关键部件一体铸造成型，结构紧凑、重量轻、强度高，运行更为快速平稳。它采用的测量技术和精密的传感器，结合精密的机械结构和温度补偿系统，精度高、重复性优。

主要特点

1.三轴均采用低热膨胀系数的花岗岩导轨，机器具有良好的温度适应性，抗时效变形能力。

2.环抱式气浮布局，使机器在**稳定运行的同时保持高精度。

3.关键部件一体铸造成型，重量轻，强度高，提升机器精度及运动平稳性。

4.Z轴采用柔性平衡系统，降低摩擦阻力，提高Z轴运动精度。

5.采用高精度、高分辨光栅尺，确保机器高精度和长时间稳定。

6.高刚性传动方式，保证机器传动的平稳性和刚性。

7.开放式的工作台面，具备良好的承载能力，以及开阔的测量视野。

8.气压检测安全装置，时刻监测Z轴不因断气而下坠，确保测座测头使用安全。

中图仪器高精度桥式三坐标测量机支持触发探测系统，能够对各种零部件的尺寸、形状及相互位置关系进行检测。不管是复杂的三维形状还是细微的尺寸差异，每一次测量都能达到微米级精度，实现对产品质量的严格把控。可用于机械制造、汽车工业、电子工业、航空航天工业以及计量检测等领域，是现代工业检测和质量控制的检测设备。

由于不同行业和领域的测量需求各不相同，中图仪器高精度桥式三坐标测量机功能的研发和应用也可以根据具体情况进行定制和改进，国产品牌也能够更快地响应客户需求，提供及时的售后服务。

测控部分

测控部分的配置可以根据需求进行选择不同的型号和品牌。

1、控制器

中图Alpha系列控制器，是中图自主研发的三坐标控制器，可以匹配中图自己研发的测头测座系统和主机系统。

性能特点：

全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；

固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；

同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；

微秒级速度前瞻轨迹规划算法，实现**平滑运动和高空间运动重复性；

控制器符合I++标准，能兼容市面上的主流测量软件。

2、测座

ACH100T全自动旋转测座为中图仪器自主研发的自动旋转测座，可实现测头在A 轴和B 轴以7.5 度为增量移动，该测座具有720个可重复定位空间位置，可配置长达300mm 加长杆。精度超进口测座。

性能特点：

测座能实现A角度0-105°，B角度-180°-﹢180°的运动；

测座采用精密的6点定位，实现测座的高定位精度；

关键零部件采用复合材料、高强度材料；

测座通过动态防撞、静态防撞设计，确保测座的使用安全。

3、测头

CP100T触发测头为中图仪器自主研发的机械式触发测头，可以在空间5个方向进行触发受力，经过长时间的反复对比测试，性能优于同类型进口测头。精度高，稳定性好。

4、测量软件

Power DMIS测量软件是中图仪器自主研发的三坐标测量分析软件，拥有自主可控的核心技术。该软件支持DMIS与I++标准协议，并通过了德国PTB认证。
