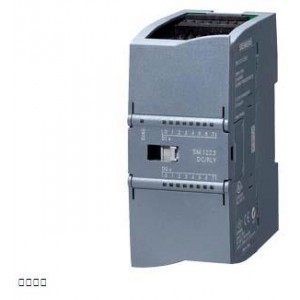

| SIPLUS S7-1200 SM 1223 8DI/8DQ T1 导轨 基于 6ES7223-1BH32-0XB0 带防腐蚀涂层， -25 - +55°C， OT1 带 ST1/2 （+70 °C 持续 10 分钟）， 数字输入/输出 SM 1223，8 DI/8 DO， 8 DI 24V DC，灌电流/拉电流， 8 DO，晶体管 0.5 A | ||
| 一般信息 | ||
| 产品类型标志 | SM 1223，DI 8x24 VDC，DQ 8x24 VDC | |
| 电源电压 | ||
| 额定值 (DC) | 24 V | |
| 允许范围，下限 (DC) | 20.4 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 输入电流 | ||
| 来自背板总线 DC 5 V，***大值 | 145 mA | |
| 数字输入端 | ||
| ● 来自负载电压 L+（空载），***大值 | 4 mA; 每个通道 | |
| 输出电压 / 标题 | ||
| 测量变频器的供电电压 / 标题 | ||
| ● 存在 | 是 | |
| 功率损失 | ||
| 功率损失，典型值 | 2.5 W | |
| 数字输入 | ||
| 数字输入端数量 | 8 | |
| ● 在组件中 | 2 | |
| 输入特性符合 IEC 61131，类型 1 | 是 | |
| 可同时控制的输入端数量 | ||
| 所有安装位置 | ||
| — ***高可达 40 ℃，***大值 | 8 | |
| 水平安装位置 | ||
| — ***高可达 40 ℃，***大值 | 8 | |
| — ***高可达 50 ℃，***大值 | 8 | |
| 垂直安装位置 | ||
| — ***高可达 40 ℃，***大值 | 8 | |
| 输入电压 | ||
| ● 输入电压类型 | DC | |
| ● 额定值 (DC) | 24 V | |
| ● 对于信号“0” | 1 mA 时 DC 5 V | |
| ● 对于信号“1” | 15 V DC，当为 2.5 mA 时 | |
| 输入电流 | ||
| ● 对于信号“0”，***大值（允许的闭路电流） | 1 mA | |
| ● 对于信号 “1”，***小值 | 2.5 mA | |
| ● 对于信号“1”，典型值 | 4 mA | |
| 输入延迟（输入电压为额定值时） | ||
| 对于标准输入端 | ||
| — 可参数化 | 是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 | |
| 对于报警输入端 | ||
| — 可参数化 | 是 | |
| 导线长度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 300 m | |
| 数字输出 | ||
| 数字输出端数量 | 8 | |
| ● 在组件中 | 1 | |
| 短路保护 | 否; 外部预设 | |
| 感应式关闭电压的限制 | L+ (-48 V) | |
| 输出端的通断能力 | ||
| ● 电阻负载时的***大值 | 0.5 A | |
| ● 照明负载时的***大值 | 5 W | |
| 输出电压 | ||
| ● 额定值 (DC) | 24 V | |
| ● 对于信号“0”的***大值 | 0.1 V; 附带 10 kOhm 负载 | |
| ● 对于信号 “1”，***小值 | DC 20 V | |
| 输出电流 | ||
| ● 对于信号“1”的额定值 | 0.5 A | |
| ● 针对信号“1”的允许范围，***大值 | 0.5 A | |
| ● 针对信号“0”的剩余电流，***大值 | 10 µA | |
| 电阻负载时的输出延迟 | ||
| ● 从 “0” 到“1”，***大值 | 50 µs | |
| ● 从 ”1” 到“0”，***大值 | 200 µs | |
| 输出端的总电流（每组） | ||
| 水平安装位置 | ||
| — ***高可达 50 ℃，***大值 | 4 A; 每个零线的电流 | |
| 继电器输出端 | ||
| 触点的通断能力 | ||
| — 电感负载时的***大值 | 0.5 A | |
| — 照明负载时的***大值 | 5 W | |
| — 电阻负载时的***大值 | 0.5 A | |
| 导线长度 | ||
| ● 屏蔽，***大值 | 500 m | |
| ● 未屏蔽，***大值 | 150 m | |
| 报警/诊断/状态信息 | ||
| 报警 | 是 | |
| 诊断功能 | 是 | |
| 报警 | ||
| ● 诊断报警 | 是 | |
| 诊断 | ||
| ● 电源电压监控 | 是 | |
| 诊断显示 LED | ||
| ● 用于输入端状态 | 是 | |
| ● 用于输出端状态 | 是 | |
| ● 用于维护 | 是 | |
| 电位隔离 | ||
| 数字输入电位隔离 | ||
| ● 在通道之间，分组点数 | 2 | |
| 数字输出电位隔离 | ||
| ● 在通道之间，分组点数 | 1 | |
| ● 在通道和背板总线之间 | AC 500 V | |
| 绝缘 | ||
| 绝缘测试，使用 | 750 V DC（类型检验），且符合 EN 50155（例行检验） | |
| 防护等级和防护类别 | ||
| 防护等级 IP | IP20 | |
| 标准、许可、证书 | ||
| 轨道应用 | ||
| ● EN 50121-3-2 | 是; 针对铁路车辆的 EMC | |
| ● EN 50121-4 | 是; 针对信号和通信设备的 EMC | |
| ● EN 50124-1 | 是; 轨道应用 - 过电压类别 OV2；污染度 PD2；额定浪涌电压 UNi = 0.5 kV；UNm = 24 V DC | |
| ● EN 50125-1 | 是; 铁路车辆 - 参见环境条件 | |
| ● EN 50125-2 | 是; 固定式电气装置 - 参见环境条件 | |
| ● EN 50125-3 | 是; 信号和通信设备 - 参见环境条件；振动和冲击：轨道外的应用点（距离轨道 1 m 至 3 m） | |
| ● EN 50155 | 是; 铁路车辆 - 温度等级 OT1，ST1/ST2，水平安装位置 | |
| ● EN 61373 | 是; 铁路车辆 - 振动和冲击：类别 1 等级 A/B | |
| ● 防火符合 EN 45545-2 | 是; 说明请参见服务与支持 | |
| 环境要求 | ||
| 露天情况下 | ||
| ● ***大落差 | 0.3 m; 五个，在发货包装内 | |
| 运行中的环境温度 | ||
| ● ***小值 | -25 °C; = Tmin（包括冷凝 / 霜） | |
| ● ***大值 | 60 °C; = Tmax；10 分钟 +70 °C（OT1，ST1/ST2 符合 EN 50155 标准） | |
| ● 垂直安装，***小值 | -25 °C; = Tmin | |
| ● 垂直安装，***大值 | 50 °C; = Tmax | |
| 运输/储存时的环境温度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 参考海平面的运行高度 | ||
| ● ***大海拔安装高度 | 2 000 m | |
| ● 环境温度-气压-安装高度 | 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 时的 Tmin ... Tmax | |
| 相对空气湿度 | ||
| ● 带凝露，已通过 IEC 60068-2-38 检验，***大值 | 100 %; RH 包括凝露/冻结（在凝露状态下不得进行开机调试），水平安装 | |
| 坚实性 | ||
| 冷却剂和润滑剂 | ||
| — 对市售冷却剂和润滑剂耐用 | 是; 空气中有柴油和油滴 | |
| 用于地点位置固定的工业设备 | ||
| — 对生物活性物质具有耐受性，符合 EN 60721-3-3 | 是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），3B3 级设备可订购 | |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-3 | 是; 3C4 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* | |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-3 | 是; 3S4 级，包括沙子、粉尘；* | |
| 用于陆地车辆，有轨机动车和特殊汽车 | ||
| — 对生物活性物质具有耐受性，符合 EN 60721-3-5 | 是; 5B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），5B3 级设备可订购 | |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-5 | 是; 5C3 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* | |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-5 | 是; 5S3 级，包括沙子、粉尘；* | |
| 可应用于工业过程技术 | ||
| — 对化学活性物质具有耐受性，符合 EN 60654-4 | 是; 3 级（三氯乙烯除外） | |
| — 环境条件适用于过程系统、测量系统和控制系统，符合 ANSI/ISA-71.04 | 是; A/B 组 GX 级（三氯乙烯除外；有害气体浓度允许达到 EN 60721-3-3 标准规定的 3C4 级的极限值）；LC3 级（盐雾）和 LB3 级（油） | |
| 备注 | ||
| — 有关环境条件分类的说明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 | * 运行时，随附的插头盖板必须保留在未占用的接口上！ | |
| 保形涂料 | ||
| ● 对装配好的电路板涂层，根据 EN 61086 | 是; 等级 2 可实现高可靠性 | |
| ● 抗污染的�；ぃ� EN 60664-3 | 是; 保护类型 1 | |
| ● 铁路交通用电子设备，根据 EN 50155 | 是; 等级 PC2 的�；ね坎�，根据 EN 50155:2017 标准 | |
| ● 军用测试，根据 MIL-I-46058C，修订版 7 | 是; 使用期间涂层可能褪色 | |
| ● 印刷电路板组件用电气绝缘化合物的合格性和性能，根据 IPC-CC-830A | 是; 保形涂料，A 类 | |
| 连接技术 | ||
| 需要的前置插头 | 是 | |
| 机械/材料 | ||
| 外壳材料（正面） | ||
| ● 塑料 | 是 | |
| 尺寸 | ||
| 宽度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 75 mm | |
| 重量 | ||
| 重量，约 | 210 g | |
| 其他 | ||
| 提示： | 在轨道应用中进行使用时需额外留意产品信息“SIPLUS extreme RAIL”A5E37661960A。在线支持文本 109736776 | |
| 上一次修改： | 2022/4/1 | |
