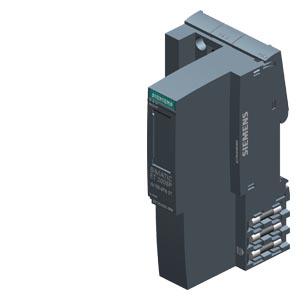

西门子PLC ET200SP系列 6ES7155-6AU01-0BN0
 |
SIMATIC ET 200SP， PROFINET 接口模块 IM 155-6PN 标准型， ***多 32 外围模块， 和 16 ET 200AL 模块， Single Hot SWAP， 包括服务器模块 (6ES7193-6PA00-0AA0) |
| 一般信息 |
| 产品类型标志 |
IM 155-6 PN ST |
| 硬件功能状态 |
FS03 以上版本 |
| 固件版本 |
V4.2 |
| ● 可更新固件 |
是 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 运行期间更换模块（热插拔） |
是; 单个热插拔 |
| ● 时钟同步模式 |
否 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V14 |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP4 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
GSDML V2.35 |
| 配置控制 |
| 通过数据组 |
是 |
| 电源电压 |
| 额定值 (DC) |
24V |
| 允许范围，下限 (DC) |
19.2V |
| 允许范围，上限 (DC) |
28.8V |
| 反极性保护 |
是 |
| 短路保护 |
是 |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 |
10毫秒 |
| 输入电流 |
| 耗用电流（额定值） |
450毫安 |
| 耗用电流，***大值 |
550毫安 |
| 接通电流，***大值 |
3.7安 |
| I²t |
0.09 A²·s |
| 功率损失 |
| 功率损失，典型值 |
1.9瓦 |
| 地址范围 |
| 每个模块的地址空间 |
| ● 每个模块的地址空间，***大值 |
256 byte; 分别针对输入和输出数据 |
| 每个站点的地址空间 |
| ● 每个站点的地址空间，***大值 |
512字节 |
| 硬件扩展 |
| 组件载体 |
| ● 可操作 ET 200SP 模块数量，***大 |
32 |
| ● 可操作 ET 200AL 模块数量，***大 |
16 |
| 子模块 |
| ● 每个站点的子模块数量，***大值 |
256 |
| 接口 |
| PROFINET 接口数量 |
1; 2 个端口（交换机） |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太网） |
是 |
| ● 端口数量 |
2 |
| ● 集成开关 |
是 |
| ● 总线适配器 (PROFINET) |
是; BA 2x RJ45、BA 2x FC、BA 2x M1 |
| 协议 |
| ● PROFINET IO 设备 |
是 |
| ● 开放式 IE 通讯 |
是 |
| ● 气液冗余 |
是; PROFINET MRP |
| PROFINET IO 设备 |
| 服务 |
| —IRT |
是; 125 µs 光栅，250 µs 至 4 ms |
| — PROFIenergy |
是 |
| — 按优先级启动 |
是 |
| — 共享设备 |
是 |
| — 共享设备中的 IO 控制器的***大数量 |
2 |
| 物理接口 |
| RJ 45（以太网） |
| ● 传输模式 |
PROFINET，100 Mbit/s，全双工(100BASE-TX) |
| ● 100兆比特/秒 |
是 |
| ● 自动协商 |
是 |
| ● 自动交叉 |
是 |
| 协议 |
| Modbus TCP |
否 |
| 冗余模式 |
| ● PROFINET 系统冗余 (S2) |
否 |
| 气液冗余 |
| — 物料需求计划 |
是 |
| — MRPD |
否 |
| 开放式 IE 通讯 |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| 报警/诊断/状态信息 |
| 状态显示 |
是 |
| 报警 |
是 |
| 诊断功能 |
是 |
| 诊断显示 LED |
| ● 运行指示灯 |
是; 绿色 LED |
| ● 错误指示灯 |
是; 红色 LED |
| ● 维护指示灯 |
是; 黄色 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 PWR-LED |
| ● LINK TX/RX 连接显示 |
是; BusAdapter上 2 个绿色的 Link LED |
| 电位隔离 |
| 在背板总线和电子元件之间 |
否 |
| 在 PROFINET 和所有其他电路之间 |
是; AC 1 500 V（类型检验） |
| 在电源和所有其他电路之间 |
否 |
| 允许的电位差 |
| 在不同电路之间 |
安全特低电压 SELV |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 标准、许可、证书 |
| 网络负载等级 |
2 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; 无凝露 |
| ● 水平安装，***大值 |
60℃ |
| ● 垂直安装，***小值 |
-30 °C; 无凝露 |
| ● 垂直安装，***大值 |
50℃ |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 连接技术 |
| ET 连接 |
| ● 通过 BU/BA 发送 |
是; + 16 ET 200AL 模块 |
| 尺寸 |
| 宽度 |
50毫米 |
| 高度 |
117毫米 |
| 深度 |
74毫米 |
| 重量 |
| 重量，约 |
147 g; 无BusAdapter |
