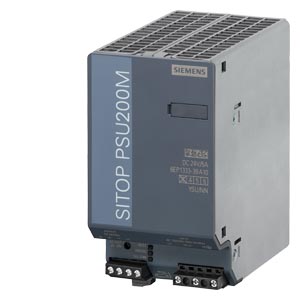

电源 SITOP PSU200M/1-2AC/DC24V/5 A
SITOP PSU200M 5 A 稳定电源 输入：120/230-500 V AC 输出：24 V/5 A DC *EX 批准不 可用* |
| 输入 |
| 电网的形状 |
单相和两相交流 |
| 供电电压 AC 时 |
|
| ● 初始值 |
通过设备上的选择开关设置；V输入> 90/180 V启动 |
| 供电电压 |
|
| ● 1 AC 时 |
120 ... 230 V |
| ● 2 AC 时 |
230 ... 500 V |
| 输入电压 |
|
| ● 1 AC 时 |
85 ... 264 V |
| ● 2 AC 时 |
176 ... 550 V |
| 输入端规格 超广域输入 |
是 |
| 过电压的过载能力 |
1300 Vpeak, 1.3 ms |
| 工作条件 断电桥接方式 |
at Vin = 120/230 V, typ. 150 ms at Vin = 400 V |
| 跨接时间 输出电流额定值中 在电网停电时 ***小值 |
25 ms |
| 工作条件 断电桥接方式 |
at Vin = 120/230 V, typ. 150 ms at Vin = 400 V |
| 电网频率 |
|
| ● 1 额定值 |
50 Hz |
| ● 2 额定值 |
60 Hz |
| 电网频率 |
47 ... 63 Hz |
| 输入电流 |
|
| ● 输入电压额定值为 120 V 时 |
2.2 A |
| ● 输入电压额定值为 230 V 时 |
1.2 A |
| ● 输入电压额定值为 500 V 时 |
0.61 A |
| 电流限制 接通电流 25 °C 时 ***大值 |
35 A |
| I2t 值 ***大值 |
1.7 A²·s |
| 保险丝规格 |
T 3.15 A (不可用) |
| ● 电源线内 |
建议在单项运行时所选微型断路器：6A（10A）特性曲线C（B）;要求2相运行时：2极连接的断路器或断路器3RV2011-1EA10 (设置 3.8 A) 或3RV2711-1ED10 (UL 489) 230 V时; 3RV2011-1DA10 (设置 3 A) 或3RV2711-1DD10 (UL489) 400/500 V时 |
| 输出 |
| 电压波形 输出端上 |
调节后、零电位直流电压 |
| 输出电压 DC 时 额定值 |
24 V |
| 输出电压 |
|
| ● 输出端 1 上 DC 时 额定值 |
24 V |
| 相对总公差 电压 |
3 % |
| 相对调节精度 输出电压 |
|
| ● 输入电压缓慢波动时 |
0.1 % |
| ● 欧姆负载缓慢波动时 |
0.1 % |
| 剩余波纹度 |
|
| ● ***大值 |
50 mV |
| 电压峰段 |
|
| ● ***大值 |
200 mV |
| 可调节的输出电压 |
24 ... 28.8 V |
| 产品功能 可调整输出电压 |
是 |
| 输出电压设置方式 |
通过电位器 |
| 显示方式 针对正常运行 |
24 V 的绿色 LED 正常 |
| 信号类型 输出端上 |
继电器触点（�？诘�，额定值60 V DC / 0.3 A）表示“24V正常” |
| 输出电压特性 接通时 |
V输出 超调 约3 % |
| 动作延迟时间 ***大值 |
1 s |
| 电压升高时间 输出电压 |
|
| ● 典型 |
50 ms |
| 输出电流 |
|
| ● 额定值 |
5 A |
| ● 测量范围 |
0 ... 5 A |
| 输出的有效功率 典型 |
120 W |
| 瞬时过载电流 |
|
| ● 运行期间短路 典型 |
15 A |
| 过电流持续过载时间 |
|
| ● 运行期间短路 |
25 ms |
| 恒定的过载电流 |
|
| ● 启动期间短路 典型 |
6 A |
| 产品特点 |
|
| ● 设备并联 |
是; 输出特性可变 |
| 并联设备的数量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
88 % |
| 损耗功率 [W] |
|
| ● 输出电压额定值时 输出电流额定值中 典型 |
17 W |
| ● 空转时 ***大值 |
4 W |
| 闭环控制 |
| 相对调节精度 输出电压 输入电压快速波动 +/- 15 % 典型 |
0.1 % |
| 相对调节精度 输出电压 欧姆负载阶跃时 50/100/50 % 典型 |
3 % |
| 调节时间 |
|
| ● 负载 50 % 阶跃至 100 % 时 典型 |
2 ms |
| ● 负载 100 % 阶跃至 50 % 时 典型 |
2 ms |
| 调节时间 |
|
| ● ***大值 |
5 ms |
| 保护和监测 |
| 防过压保护器规格 |
< 35 V |
| ● 典型 |
6 A |
| 输出的特性 短路保护 |
是 |
| 短路�；す娓� |
两者选一，恒流特性约 5.5 A 或锁闭关机 |
| 持续短路电流 有效值 |
|
| ● 典型 |
6 A |
| 显示方式 适用于过载和短路 |
黄色LED指示“过载”，红色LED指示“闭锁关机“ |
| 安全 |
| 电位隔离 入口与出口之间 |
是 |
| 电位隔离 |
符合 EN 60950-1 和 EN 50178 的 SELV 输出电压 |
| 设备�；さ燃� |
Class I |
| 泄漏电流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.25 mA |
| 防护等级 IP |
IP20 |
| 认证 |
| 资格证明 |
|
| ● CE标识 |
是 |
| ● UL 许可证 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● CSA许可证 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● cCSAus，等级 1，分区 2 |
否 |
| ● ATEX |
否 |
| 资格证明 |
|
| ● IECEx |
否 |
| ● NEC 级别 2 |
否 |
| ● ULhazloc 许可 |
否 |
| ● FM 许可 |
否 |
| 认证类型 CB 证书 |
是 |
| 资格证明 |
|
| ● EAC 许可 |
是 |
| 资格证明 造船许可 |
是 |
| 造船许可 |
ABS, DNV GL |
| 船级社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
是 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 标准 |
|
| ● 适用于干扰发射 |
EN 55022 Class B |
| ● 适用于电网谐波限制 |
EN 61000-3-2 |
| ● 适用于抗干扰性 |
EN 61000-6-2 |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
-25 ... +70 °C; 在自然对流情况下；已在高于 -40 °C 的环境下进行了启动测试 额定电压 |
| ● 运输期间 |
-40 ... +85 °C |
| ● 存放期间 |
-40 ... +85 °C |
| 气候级 符合 IEC 60721 |
气候类型为 3K3，5 … 95% 无冷凝 |
| 机械装置 |
| 电气连接规格 |
螺栓连接 |
| ● 在输入端 |
L, N, PE: 每 0.2 ... 2.5 mm² 1个螺钉型端子 单芯/多股 |
| ● 输出端上 |
+, -: 每 0.2 ... 2.5 mm² 2个螺钉型端子 |
| ● 用于辅助触点 |
13, 14 (告警信号): 每 0.14 ... 1.5 mm² 1个螺钉型端子 |
| 宽度 外壳的 |
70 mm |
| 高度 外壳的 |
125 mm |
| 深度 外壳的 |
121 mm |
| 须遵守间距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 净重 |
0.6 kg |
| 产品特点 外壳的 可顺序排列的壳体 |
是 |
| 紧固类型 |
安装在DIN导轨 EN 60715 35x7.5/15上 |
