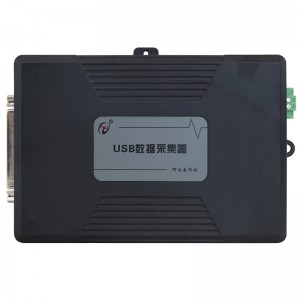

产品简介
USB2881/2/3 系统框图主要由信号调理�？椤DC 模块、DIO �？�、自校准模块、FPGA 控制 模块、USB 桥芯片�？樽槌�。 ADC �？榭墒迪侄� 12 路差分信号的采集。核心采用两片 16/14/12 位 ADC 转换芯片，每片可实 现 6 通道同步转换，转换速率为 250KHz，输入量程为±10V、±5V。 DIO �？樘峁� 16 路数字量输入、16 路数字量输出。
指标参数
|
模拟量输入
|
通道数
|
差分12路
|
|
精度
|
16位
|
|
采样频率
|
250KS/s
|
|
校准方式
|
软件自动校准
|
|
同步采样
|
是
|
|
耦合方式
|
直流耦合
|
|
触发源
|
软件内触发、ATR触发、DTR触发
|
|
AD量程
|
±10V、±5V
|
|
程控增益
|
l，2，4，8倍
|
|
AD缓存
|
8K字（点）FIFO存储器
|
|
非线性误差
|
±1.5LSB
|
|
数字量输入
|
通道数
|
16路
|
|
电气标准
|
TTL兼容
|
|
默认上电状态
|
低电平
|
|
输入逻辑电平
|
高电平：高达5V，低至2V
低电平：高达0.8V，低至0V
|
|
过压保护
|
0~5V
|
|
数字量输出
|
通道数
|
16路
|
|
电气标准
|
TTL兼容
|
|
默认上电状态
|
低电平
|
|
输入逻辑电平
|
高电平：高达5V，低至4.4V
低电平：高达0.4V，低至0V
|
|
单通道驱动能力
|
±4mA
|
|
总电流驱动能力
|
±25mA
|
|
安装方式
|
可配导轨（选配）、平面安装
|
