功能：

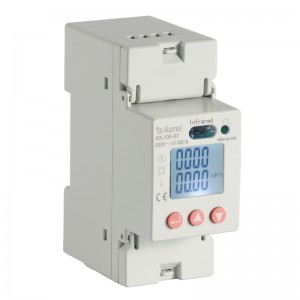

安科瑞DDSD1352导轨式单相计量表采用DIN35mm导轨式安装结构，体积小巧，能测量电能及其他电参量，可进行时钟、费率时段等参数设置，精度高、可靠性好、性能指标符合国标GB/T17215-2002、GB/T17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，并且具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。

应用范围：

安科瑞DDSD1352导轨式单相计量表适用于机关部门和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

订货范例：

具体型号：DTSD1352

技术要求：输入电压单相220V；输入电流10(80)A直接接入；准确度1级

通讯协议：无

辅助电源：无

技术参数

产品功能

外形尺寸

外置互感器尺寸

接线与安装

注：DDSD135 单相电子式电能表若采用直接接入方式（互感器接入方式），接线时应注意进线和出线方向， 并请务必拧紧(拧紧力矩不应大于 12N)，避免因接触不良而引起电能表工作不正常。

常见故障的诊断分析及排除方法

辅助电源故障

故障表现：仪表通电后闪烁、不亮等。

故障排除：1.检查辅助电源的接线与仪表的接线图是否一致，接线是否有松动或脱落现象；  2.使用万用表测量辅助电源输入电压值是否在仪表正常工作电压值范围内。

信号输入故障

故障表现：仪表通电后显示功率或电能计数不准。

故障排除：将仪表显示界面切换至功率（有功 P、功率因数λ）界面，检查功率显示是否为负以及功率因数 是否在 0.9-0.95 之间，后再检查电流信号线进、出线是否接反（即电流的进线一定要与仪表的 进线端一致），并与仪表上的接线图一致。

通讯故障

故障表现：仪表通电后无法与上位机正常通讯。

故障排除: 1.测量仪表通讯输出 A、B 之间的电压值应在+(4.4-4.5)V 之间；  2.检查通讯接线方式是否按照接线图要求正确接线（即仪表的通讯接线端子 A/B 要与通讯串口 A/B 相对应）；
