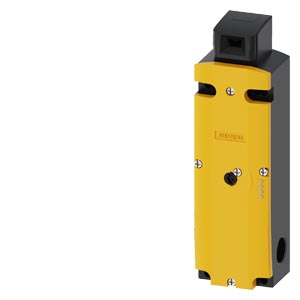

安全行程開關 帶有閉合裝置 合型力 1300 N 5 個接近方向 彈簧鎖定 前輔助釋放 磁電壓 24 V DC 監視執行器 2NC/1NO 監視磁鐵 2NC/1NO LED 指示燈，黃/綠 供貨時無執行器。 執行器 3SE5000-0AV。 需單獨訂購 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
機械式安全開關 |
| 產品的規格 |
帶有分開的操縱器和閉合保護 |
| 產品類型名稱 |
3SE5 |
| 生產商產品編號 可選擇的操控器的 |
3SE5000-0AV01 標準執行器、3SE5000-0AV02 垂直安裝執行器、3SE5000-0AV03橫向安裝執行器、3SE5000-0AV04 左側半徑執行器、3SE5000-0AV05通用執行器、3SE5000-0AV06 右側半徑執行器、3SE5000-0AV07重型執行器、3SE5000-0AW42 垂直安裝執行器，帶不銹鋼襯套、3SE5000-0AW43橫向安裝執行器，帶不銹鋼襯套、3SE5000-0AW51 不銹鋼執行器、3SE5000-0AW52垂直安裝的不銹鋼執行器、3SE5000-0AW53 橫向安裝的不銹鋼執行器 |
| 應用適宜性 安全 |
是 |
| 綜合技術數據 |
| 產品功能 強行開啟 |
是 |
| 合型力 |
1 300 N |
| ● 符合 DIN EN ISO 14119 |
1 000 N |
| 絕緣電壓 測定值 |
250 V |
| 污染程度 |
級別3 |
| 抗沖擊電壓能力 測定值 |
4 kV |
| 防護等級 IP |
IP66/IP67 |
| 耐沖擊性 |
30g / 11 ms |
| ● 符合 IEC 60068-2-27 |
30g / 11 ms |
| 抗震強度 |
0.35 mm / 5g |
| ● 符合 IEC 60068-2-6 |
0.35 mm / 5g |
| 機械式使用壽命（轉換周期） 典型 |
1 000 000 |
| 熱電流 |
10 A |
| 材料 外殼的 開關頭的 |
塑料 |
| 參考標示 符合 IEC 81346-2:2009 |
B |
| 持續電流 電路保護開關C特性的 |
1 A; 可應對小于 400 A 的短路電流 |
| 持續電流 DIAZED熔斷器熔絲 靈敏的 |
10 A; 可應對小于 400 A 的短路電流 |
| 持續電流 gG DIAZED 熔斷器熔絲的 |
6 A; 可應對小于 400 A 的短路電流 |
| 重復精度 |
0.05 mm |
| RoHS 指令（日期） |
10/01/2011 |
| ***小驅動力 沿驅動方向 |
30 N |
| 傳感器的長度 |
185 mm |
| 傳感器寬度 |
54 mm |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-40 ... +80 °C |
| 對于粉塵的防爆保護類別 |
無 |
| 消耗的有效功率 電磁線圈的 |
3.5 W |
| 工作電流 AC-15 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 120 V 時 測定值 |
6 A |
| ● 240 V 時 測定值 |
3 A |
| 工作電流 DC-13 時 |
|
| ● 24 V 時 測定值 |
3 A |
| ● 125 V 時 測定值 |
0.55 A |
| ● 250 V 時 測定值 |
0.27 A |
| 箱體 |
| 外殼的制造類型 |
特殊制造類型 |
| 材料 外殼的 |
塑料 |
| 殼體規格 符合標準 |
否 |
| 驅動頭 |
| 操作元件的結構形式 |
5個起動方向 |
| 開關轉換功能的結構形式 |
強制常閉觸點 |
| 操作方向的數目 |
5 |
| 換向原理 |
蠕動開關元件 |
| 開關觸點數量 安全型 |
4 |
| 進線管的規格 |
3x (M20 x 1.5) |
| 鎖緊裝置的結構形式 |
彈簧彈力聯鎖的(穩流原理)，帶有輔助去聯鎖 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
螺栓固定 |
| 接口/ 接線端子 |
| 電氣連接規格 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 在 AWG 導線處 單芯線的 |
1x (20 ... 16), 2x (20 ... 18) |
| ● 在 AWG 導線處 多芯線 |
1x (20 ... 16), 2x (20 ... 18) |
| 供電電壓 |
| 電壓類型 電源電壓 選配的 LED 指示器 |
DC |
| 供電電壓 |
|
| ● LED的 |
24 V |
| 供電電壓 電磁線圈的 |
24 V |
| 接口規格 用于安全保險的的通訊 |
無 |
| 通信/協議 |
| 接口規格 |
無 |
| 安全 |
| B10 值 需求率較高 符合 SN 31920 |
1 000 000 |
| 引起危險的停機故障比例 需求率較高 符合 SN 31920 |
20 % |
