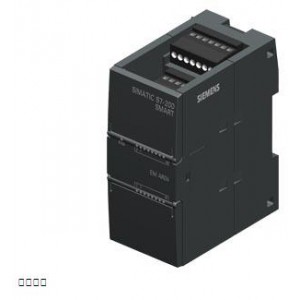

SIMATIC S7-200 SMART， 模拟输入 SM AI04，4 模拟输入， 0...10V，0...5V，+/-5V，+/-2.5V， 或者 0/4-20mA 11 Bit+符号位（12 Bit ADC） |
| 一般信息 |
| 产品类型标志 |
SM AI04，AI 4x12 bit |
| 运行中的 CiR 配置 |
| 可在 RUN 模式下更改参数分配 |
否 |
| 电源电压 |
| 电源的电压类型 |
DC |
| 额定值 (DC) |
24 V; -15 / +20 % |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 耗用电流，典型值 |
40 mA |
| 来自背板总线 DC 5 V，典型值 |
80 mA |
| 功率损失 |
| 功率损失，典型值 |
1.5 W |
| 模拟输入 |
| 模拟输入端数量 |
4 |
| 输入范围 |
| ● 电压 |
是; ±10V、±5V、±2.5V |
| ● 电流 |
是; 0 至 20 mA |
| ● 热电偶 |
否 |
| ● 电阻温度计 |
否 |
| ● 电阻 |
否 |
| 输入范围（额定值），电压 |
| ● -10 V 至 +10 V |
是 |
| — 输入电阻（-10 V 至 +10 V） |
9 M |
| ● -2.5 V 至 +2.5 V |
是 |
| — 输入电阻（-2.5 V 至 +2.5 V） |
9 M |
| ● -5 V 至 +5 V |
是 |
| — 输入电阻（-5 V 至 +5 V） |
9 M |
| 输入范围（额定值），电流 |
| ● 0 至 20 mA |
是 |
| — 输入电阻（0 至 20 mA） |
250 |
| 输入端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），***大值 |
12 bit; 电压模式：11 位 + 符号位，电流模式：11 位 |
| ● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 |
10 / 50 / 60 / 400 Hz |
| 测量值滤波 |
| ● 可参数化 |
是; 分 4 个等级：1x，4x，16x，32x 循环时间 |
| ● 等级： 无 |
是; 1x |
| ● 等级：弱 |
是; 4x |
| ● 等级： 中等 |
是; 16x |
| ● 等级： 强 |
是; 32x |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 诊断 |
| ● 电源电压监控 |
是 |
| ● 断线 |
否 |
| ● 短路 |
否 |
| 诊断显示 LED |
| ● 用于输入端状态 |
是 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| 尺寸 |
| 宽度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
147 g |
