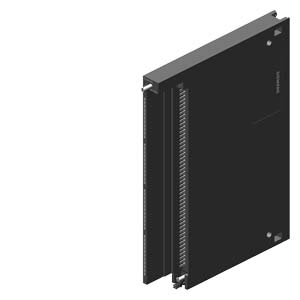

SIMATIC S7-400，模拟输出 SM 432，电位隔离 8 模拟输出；分辨率 13 位,U/I |
| 电源电压 |
| 负载电压 L+ |
| ● 额定值 (DC) |
24 V |
| ● 反极性保护 |
是 |
| 输入电流 |
| 来自电源电压和负载电压 L+（空载），***大值 |
200 mA; 额定负载时：***大值 400 mA |
| 来自背板总线 DC 5 V，***大值 |
150 mA |
| 功率损失 |
| 功率损失，典型值 |
9 W |
| 模拟输出 |
| 模拟输出端数量 |
8 |
| 电压输出，短路保护 |
是 |
| 电压输出，短路电流，***大值 |
30 mA |
| 电流输出，空载电压，***大值 |
19 V |
| 输出范围，电压 |
| ● 0 至 10 V |
是 |
| ● 1 V 至 5 V |
是 |
| ● -10 V 至 +10 V |
是 |
| 输出范围，电流 |
| ● 0 至 20 mA |
是 |
| ● -20 mA 至 +20 mA |
是 |
| ● 4 mA 至 20 mA |
是 |
| 负载电阻（在额定输出范围内） |
| ● 电压输出端的***小值 |
1 k |
| ● 电压输出端的电容负载，***大值 |
1 µF |
| ● 电流输出端的***大值 |
500 共模电压减小到 < 1 V 时为 600 欧姆 |
| 导线长度 |
| ● 屏蔽，***大值 |
200 m |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），***大值 |
13 bit |
| ● 转换时间（每个通道） |
420 µs; 在 1 至 5 V 和 4 至 20 mA 范围内 420 μs；在所有范围内 300 μs |
| 起振时间 |
| ● 对于电阻负载 |
0.1 ms |
| ● 对于电容负载 |
3.5 ms |
| ● 对于电感负载 |
0.5 ms |
| 误差/精度 |
| 整个温度范围内的操作错误限制 |
| ● 电压，与输出范围有关，(+/-) |
0.5 %; ±10 V，0 至 10 V，1 至 5 V |
| ● 电流，与输出范围有关，(+/-) |
1 %; ±20 mA，4 至 20 mV |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电压，与输出范围有关，(+/-) |
0.5 %; ±10 V，0 至 10 V，1 至 5 V |
| ● 电流，与输出范围有关，(+/-) |
0.5 %; ±20 mA，0 至 20 mA |
| 报警/诊断/状态信息 |
| 诊断功能 |
否 |
| 电位隔离 |
| 模拟输出电位隔离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和负载电压 L+ 之间 |
是 |
| 绝缘 |
| 绝缘测试，使用 |
2120 V DC 在总线和 L+/M 之间；2120 V DC 在总线和模拟部件之间；500 V DC 在总线和位置接地之间；500 V DC 在模拟部件和 L+/M 之间；2120 V DC 在总线和位置接地之间；2120 V DC 在 L+/M 和位置接地之间 |
| 尺寸 |
| 宽度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，约 |
650 g |
