霍克锂电池EV24-60 24V60AH HAWKER
产品规格
电池型号
EV24-60
标称电压
25.6V
标称容量
60AH
尺寸
箱体尺寸：314mm（长）*248mm（宽）*215mm（高）
安装尺寸：370mm（长）*260mm（宽）*225mm（高）
重量
25KG
充电电压
29.2V（可设置）
放电***低电压
21.2V（可设置）
标称放电电流
***大30A持续放电（23℃）
标称充电电流
***大120A持续充电（23℃）
输出稳压功能
充、放电口隔离，放电口***高输出电压26.2V
充电�；�
电池充满电后，自动切断充电
放电保护
电池电压低于21.2V（可设置），自动切断放电
过温保护
电池内部温度高于65℃（可设置），自动切断充／放电
均衡电路
均衡电路用于均衡八个电芯�？橹涞那嵛⑷萘坎黄胶�。
SOC（荷电状态）测量
AO模拟量输出0V～5VDC，对应SOC０％～100％
剩余电量LED显示
5颗绿灯显示电量，每亮一颗，电量增加值为20％
报警LED灯
一颗红灯，闪烁报警
RS-485通信
RS-485用于与上位通信或与其它�？榱印�
可配置的DO输出
两路干接点DO输出，用户可选择2个指标（电压、电流、电量、温度等达
到设定值）DO输出信号
工作温度
-10℃～60℃
储存温度
-20℃～70℃
工作湿度
相对湿度10%～80%，无凝结
冷却系统
被动自然冷却
端口说明
IOA 5芯航插
IOB 5芯航插
Pin
Description
Pin
Description
Pin
Description
Pin
Description
1
485通讯信号A
4
SOC模拟量输出信号正
1
DO+
4
DI-
2
485通讯信号B
5
SOC模拟量输出信号负
2
DO-
5
NC
3
NC
3
DI+
备注：COM口主要针对工程人员开放，用于调试

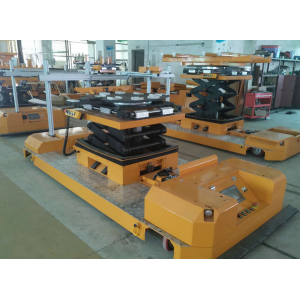

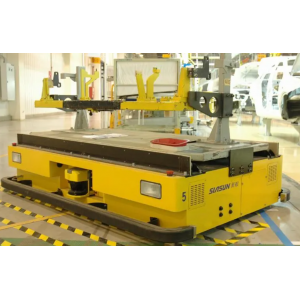

AGV小车选择霍克电池AX铅酸系列还是霍克电池EV锂电系列，需要根据不同的应用场景和需求判断。
1.霍克电池类型的选择
用于AGV小车上的霍克电池有两种：铅酸电池AX12-XX、锂电池EV24-XX/EV48-XX。（XX表示电池容量）详细的电池参数表请咨询我司。

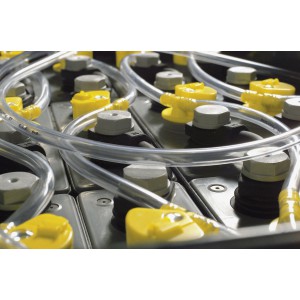

霍克铅酸电池每只单体电压为12V，通过串联组成24V或者48V电池组�？裳≡竦娜萘课�18AH，26AH，45 AH，60AH，75 AH，100AH，120AH，150AH，180AH，200AH，250AH；
铅酸电池***大允许10C以上的放电电流，常放电电流为0.5C；***大充电电流为0.2C，放空的电池充电一般要10-12小时。通常用于简单的AGV小车，生产节拍不是很紧凑的应用场景。由于充电时间长一般需要专人管理电池充电，每台AGV小车需要配两套电池（一备一用）。
霍克锂电池组有24V、48V、72V、96V等，24V和48V的应用***为广泛�？裳≡竦娜萘课�10AH、20AH、30AH、40AH、50AH、60AH、80AH、100AH、120AH、160AH、180AH、200AH、300AH。锂电池尺寸比较灵活，可以根据AGV小车电池仓空间进行尺寸定制，能量密度相对铅酸电池高，同样体积情况下，可以存储更多的电量，续航更持久。同时支持快速充电，标准霍克锂电池可以达到2C充电，定制***大可以做到5C充电。标准放电为0.5C，***大支持2C放电。
由于霍克锂电池具备快充的功能，常用于自动化程度要求较高的场景，现场无专人管控电池的充电，AGV系统自动采集电量信息，根据不同的状态，自动匹配电池充电时间和充电电流，使AGV小车工作效率***大化。一般采用浅充浅放的形式工作，小车每运行一个周期电池电量基本保持不变，可以实现长时间自动运行，无人值守。
2.霍克电池的容量的选择
电池容量选择有两个指标：负载功率（W）和连续运行时间（T）。
工作电流A=功率W/电池标称电压
需要的电池容量=工作电流A*连续运行时间T
�。ㄗⅲ呵λ岬绯氐缪垢荼瓿频缪�24V或者48V计算，锂电池标称电压24V电池按照25.6计算，48V锂电池按照48V计算。）
3.霍克电池特殊功能说明
霍克锂电池可以根据不同的应用要求进行尺寸定制和功能定制。
霍克锂电池内含电池管理系统（BMS），具有过充、过放、过温、过流等保护功能，同时内部计算剩余电量（SOC），可以实时反馈给AGV小车，支持RS485通讯、CANopen通讯，电量AO输出，电池DIO信息交互。AGV小车可以通过交互接口获取电池状态信息，同时根据要求控制电池，实现智能化管理。
针对AGV自动在线充电，霍克提供整套解决方案，包含在线充电站，侧充机构，接触式刷板刷块，无线通讯�？榈�。
