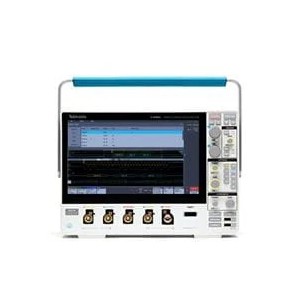

示波器

硬件帶寬限制

≥350 MHz 型號

20 MHz 或 250 MHz

100 MHz 和 200 MHz 型號

20 MHz

輸入耦合

交流、直流

輸入阻抗

1 MΩ ±1%、50 Ω ±1%

輸入靈敏度范圍

1 MΩ

1 mV/div ~ 10 V/div

50 Ω

1 mV/div ~ 1 V/div

垂直分辨率

8 位（高分辨率時為 11 位）

***大輸入電壓

1 MΩ

300 VRMS CAT II，峰值 ≤ ±425 V

50 Ω

5 VRMS 峰值 ≤ ±20 V

DC 增益精度

對 5 mV/div 及以上為 ±1.5%，在 30 °C 以上時以 0.10%/°C 下降

對 2 mV/div 為 ±2.0%，在 30 °C 以上時以 0.10%/°C 下降

對 1 mV/div 為 ±2.5%，在 30 °C 以上時以 0.10%/°C 下降

對可變增益為 ±3.0%，在 30 °C 以上時以 0.10%/°C 下降

通道間隔離（典型值）

任何兩個通道相同垂直標度 ≥100:1（≤100 MHz），≥30:1（>100 MHz 至額定帶寬）

詳細的保證規格和性能參照手冊

隨機噪聲, 樣點采集模式, 50 Ω 端接設置, 全部帶寬, 典型值

frame="border" rules="all" summary="" style="border-spacing: 0px; border-collapse: collapse; margin: 0.7em 0px; width: 1108px; overflow-wrap: normal; word-break: normal; font-size: 0.875rem; line-height: 1.375rem;">

	1 mV/div	100 mV/div	1 V/div
1 GHz		1.98 mV	17.07 mV
500 MHz		1.54 mV	13.47 mV
350 MHz		1.7 mV	12.7 mV
200 MHz	111 µV	1.6 mV	15.19 mV
100 MHz	98 µV	1.38 mV	15.87 mV

偏置范圍

frame="border" rules="all" summary="" style="border-spacing: 0px; border-collapse: collapse; margin: 0.7em 0px; width: 1108px; overflow-wrap: normal; word-break: normal; font-size: 0.875rem; line-height: 1.375rem;">

伏/格設置	偏置范圍
	1 M Ω 輸入	50 Ω 輸入
1 mV/div ~ 50 mV/div	±1 V	±1 V
50.5 mV/div ~ 99.5 mV/div	±0.5 V	±0.5 V
100 mV/div ~ 500 mV/div	±10 V	±10 V
505 mV/div ~ 995 mV/div	±5 V	±5 V
1 V/div ~ 10 V/div	±100 V	±5 V

水平系統模擬通道

時基范圍

1 GHz 型號

400 ps/格至 1000 s/格

≤500 MHz 型號

1 ns/格至 1000 s/格

***高采樣率時的***大持續時間（全/半通道）

1 GHz 型號

4/2 ms

≤500 MHz 型號

4/4 ms

時基時延范圍

-10 格至 5000 s

通道間時滯范圍

±125 ns

時基精度

±10 ppm, 在任意 ≥1 ms 間隔上

觸發系統

觸發模式

自動觸發，正常觸發，單次觸發

觸發耦合

DC, AC, HF 抑制 (衰減 >50 kHz), LF 抑制 (衰減 <50 kHz), 噪聲抑制 (降低靈敏度)

觸發釋抑范圍

20 ns ~ 8 s

觸發靈敏度（典型值）

邊沿類型, DC 耦合

frame="border" rules="all" summary="" style="border-spacing: 0px; border-collapse: collapse; margin: 0.7em 0px; width: 1108px; overflow-wrap: normal; word-break: normal; font-size: 0.875rem; line-height: 1.375rem;">

觸發源	靈敏度
任意模擬通道輸入	對 1 mV/div ~ 4.98 mV/div; 0.75 div, DC ~ 50 MHz 時; 在儀器帶寬下提高到 1.3 div ≥ 5 mV/div: 0.40 div, DC ~ 50 MHz時; 在儀器帶寬下提高到 1 div
輔助輸入(外部); 僅在兩通道儀器上提供	200 mV, DC ~ 50 MHz時; 200 MHz 時提高到 500 mV
工頻	固定

觸發電平范圍

任意輸入通道

從屏幕中央 ±8 ，如果選擇了垂直低頻抑制觸發耦合，則為 0V ±8 格

輔助輸入（外部觸發）

±8 V

線路

工頻觸發電平固定為約 50% 的工頻電壓。

觸發頻率讀數

提供可觸發事件的 6 位頻率讀數。

觸發類型

邊沿

任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。

序列（B 觸發）

觸發延遲(時間): 9.2 ns ~ 8 s。或觸發延遲 (事件): 1 ~ 4,000,000 個事件。當選擇“任一”邊沿時不可用。

脈沖寬度

在正脈沖寬度或負脈沖寬度>、<、=、≠ 或處于指定時間周期范圍以內/以外時觸發。

超時

在事件保持高、低或任一狀態指定時間周期(4 ns ~ 8 s)時觸發。

欠幅

在一個脈沖超過***個閾值，但是未能超過第二個閾值時觸發采集。

邏輯

當通道的任何邏輯模式變為假或保持真達到指定時間周期時觸發。任何輸入均可用作時鐘來尋找時鐘邊沿上的模式。為所有輸入通道指定的模式（AND、OR、NAND、NOR）定義為高、低或無關。

建立時間與保持時間

在任何模擬和數字輸入通道上存在的時鐘與數字之間建立時間與保持時間出現違例時觸發。



frame="border" rules="all" summary="" style="border-spacing: 0px; border-collapse: collapse; margin: 0.7em 0px; width: 1108px; overflow-wrap: normal; word-break: normal; font-size: 0.875rem; line-height: 1.375rem;">

建立時間和觸發時間觸發類型	說明
建立時間范圍	-0.5 ns ~ 1.024 ms
保持時間范圍	1.0 ns ~ 1.024 ms
建立時間 + 保持時間范圍	0.5 ns ~ 2.048 ms



上升/下降時間

在脈沖邊沿變化速率快于或慢于指定速率時觸發。斜率可為正、負或任一，時間范圍是 4.0 ns 至 8 s 。

視頻

在 NTSC、PAL 和 SECAM 視頻信號上的所有行（奇偶）或所有場上觸發。

480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60

自定義雙電平和三電平同步視頻標準。

并行 (在安裝選項 3-MSO 時可用)

在并行總線數據值上觸發。并行總線的大小可為 1 至 20 位（來自數字和模擬通道）。支持二進制和十六進制基數。

采集系統

采集模式

采樣

采集采樣值。

峰值檢測

所有掃描速度的取樣毛刺窄至 1.5 ns（1 GHz 型號）、2.0 ns（500 MHz 型號）、3.0 ns（350 MHz 型號）、5.0 ns（200 MHz 型號）、7.0 ns（100 MHz 型號）。

平均

平均包含 2 ~ 512 個波形。

包絡

***小-***大值包絡反映多個采集上的峰值檢測數據。包絡的可選波形個數為 1 至 2000；無窮大。

高分辨率

實時矩形平均可降低隨機噪聲，提高垂直分辨率。

滾動

在屏幕上從右向左以小于等于 40 ms/div 的掃描速度滾動波形。

FastAcq®

FastAcq 優化了儀器，可以分析動態信號，捕獲偶發事件，1 GHz 型號上捕獲速率為 >280,000 wfms/s，100 MHz – 500 MHz 型號上捕獲速率為 >235,000 wfms/s。

波形測量

光標

波形和屏幕

自動測量（時域）

30個，一次可以在屏幕上顯示***多8個測量。測量包括：周期, 頻率, 延遲, 上升時間, 下降時間, 正占空比, 負占空比, 正脈寬, 負脈寬, 突發寬度, 相位, 正過沖, 負過沖, 總過沖, 峰峰值, 幅度, 高, 低, ***大值, ***小值, 中間值, 周期中間值, RMS, 周期RMS, 正寬度數, 負寬度數, 上升沿數, 下降沿數, 面積和周期面積。

自動測量（頻域）

3 項，其中任何時間可在屏幕上顯示一項。測量包括：通道功率、鄰信道功率比 (ACPR) 和占用帶寬 (OBW)

測量統計

平均值、***小值、***大值、標準偏差。

參考電平

用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。

選通

在采集中隔離出特定的事件，并進行測量，使用屏幕或波形光標。

波形數學運算

代數

波形的加、減、乘、除。

數學函數

積分、微分、FFT。

FFT

頻譜幅度。把FFT垂直標度設置為線性 RMS 或 dBV RMS，把 FFT 窗口設置為矩形、Hamming、Hanning 或 Blackman-Harris。

頻譜運算

頻譜光跡的加和減。

高級數學

定義大量的代數表達式，包括波形、參考波形、數學函數（FFT、積分、微分、對數、指數、平方根、***值、正弦、余弦、正切、弧度、角度）、標量、***多兩個用戶可調節的變量和參數化測量結果（周期、頻率、延遲、上升、下降、正寬度、負寬度、突發寬度、相位、正占空比、負占空比、正過沖、負過沖、總過沖、峰峰值、幅度、均方根、周期均方根、高、低、***大值、***小值、平均值、周期平均值、面積、周期面積和趨勢圖），例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。

事件操作

事件

無，或在觸發時

操作

停止采集、將波形保存到文件、保存屏幕圖像、發送、觸發輸出脈沖、遠程接口

重復

1 至 1,000,000

功率測量（選配）

電源質量測量

VRMS、V波峰因數、頻率、IRMS、I波峰因數、有效功率、視在功率、無效功率、功率因數、相位角。

開關損耗測量

功率損耗

Ton、Toff、傳導、總損耗。

能量損耗

Ton、Toff、傳導、總損耗。

諧波

THD-F、THD-R、RMS 測量。諧波圖形顯示及表格顯示。按照 IEC61000-3-2 Class A 和 MIL- STD-1399 第 300A 節進行測量。

波紋測量

V波紋 和 I波紋。

調制分析

+脈寬、-脈寬、周期、頻率、+占空比和 –占空比調制類型的圖形顯示。

安全作業區

開關設備安全作業區測量的圖形顯示和模板測試。

dV/dt 和 dI/dt 測量

轉換速率光標測量

頻譜分析儀

所有型號標配1K 至1 GHz頻譜分析或可選配3 GHz頻譜

捕獲帶寬

所有型號: 1 GHz標配或選配3 GHz的3-SA3

頻寬

所有型號: 9 kHz - 1 GHz標配或配備選項 3-SA3 時 3 GHz, 按 1-2-5 序列調節

解析帶寬

20 Hz - 150 MHz，按 1-2-3-5 序列調節

參考電平

-140 dBm ~ +20 dBm, 步長為 5 dBm

垂直刻度

1 dB/格至 20 dB/格，按 1-2-5 序列調節

垂直位置

-100 divs ~ +100 divs (用 dB 顯示)

垂直單位

dBm、dBmV、dBµV、dBµW、dBmA、dBµA

顯示的平均噪聲 (DANL)

9 kHz - 50 kHz

< -109 dBm/Hz (< -113 dBm/Hz 典型值)

50 kHz – 5 MHz

< -126 dBm/Hz (< -130 dBm/Hz 典型值)

5 MHz - 2 GHz

< -136 dBm/Hz (< -140 dBm/Hz 典型值)

2 GHz – 3 GHz

< -126 dBm/Hz (< -130 dBm/Hz 典型值)

DANL，連接 TPA-N-PRE 前置放大器

前置放大器設置為 "Auto", 基準電平設置為 -40 dB

9 kHz - 50 kHz

< -117 dBm/Hz (< -121 dBm/Hz 典型值)

50 kHz – 5 MHz

< -136 dBm/Hz (< -140 dBm/Hz 典型值)

5 MHz - 2 GHz

< -146 dBm/Hz (< -150 dBm/Hz 典型值)

2 GHz – 3 GHz

< -136 dBm/Hz (< -140 dBm/Hz 典型值)

雜散響應

二階諧波失真(>100 MHz)

< -55 dBc (< -60 dBc 典型值)

三階諧波失真(>100 MHz)

< -53 dBc (< -58 dBc 典型值)

二階互調制失真 (>15 MHz)

< -55 dBc (< -60 dBc 典型值)

三階互調制失真 (>15 MHz)

< -55 dBc (< -60 dBc 典型值)

殘余雜散響應

< -78 dBm (< -84 dBm 典型值, ≤ -15 dBm 基準電平和 RF 輸入, 端接阻抗 50 )

在 2.5 GHz 時

< -62 dBm (< -73 dBm 典型值)

在 1.25 GHz 時

< -76 dBm (< -82 dBm 典型值)

示波器通道對頻譜分析儀的串擾

≤800 MHz 輸入頻率

較基準電平 < -60 dB (典型值)

>800 MHz - 2 GHz 輸入頻率

較基準電平 < -40 dB (典型值)

1 GHz CW 的相噪

10 kHz

< -81 dBc/Hz, < -85 dBc/Hz (典型值)

100 kHz

< -97 dBc/Hz, < -101 dBc/Hz (典型值)

1 MHz

< -118 dBc/Hz, < -122 dBc/Hz (典型值)

電平測量不確定度

基準電平 10 dBm ~ -15 dBm。輸入電平范圍為基準電平到低于基準電平 40 dB。技術數據不包括失配誤差。

18 °C ~ 28 °C

9 kHz-1.5 GHz < ±1 dBm (<±0.4 dBm 典型值)

1.5 GHz-2.5 GHz < ±1.3 dBm (<±0.6 dBm 典型值)

2.5 GHz-3 GHz < ±1.5 dBm (<±0.7 dBm 典型值)

在工作范圍中

< ±2.0 dBm

帶有 TPA-N-PRE 前置放大器時的電平測量不確定度

將前置放大器設置為“自動”。將基準電平 10 dBm 設置為 -40dBm。輸入電平范圍在基準電平到低于基準電平 30 dB。技術數據不包括失配誤差。

18 °C - 28 °C

< ±1.5 dBm (典型值), 任一前置放大器狀態

在工作范圍內

< ±2.3 dBm, 任一前置放大器狀態

頻率測量精度

±(([基準頻率誤差] x [標記頻率]) + (頻寬/750 + 2)) Hz; 基準頻率誤差 = 10ppm (10 Hz / MHz)

***大工作輸入電平

平均連續功率

+20 dBm (0.1 W)

損壞前***大直流

±40 V DC

損壞前***大功率（連續波）

+33 dBm (2 W)

損壞前***大功率（脈沖）

+45 dBm (32 W) (<10 µs 脈寬, <1% 占空比, 基準電平 ≥ +10 dBm)

連接 TPA-N-PRE 前置放大器時的***大工作輸入電平

平均連續功率

+20 dBm (0.1 W)

損壞前***大直流

±20 V DC

損壞前***大功率（連續波）

+30 dBm (1 W)

損壞前***大功率（脈沖）

+45 dBm (32 W) (<10 μs脈寬, <1%占空比和參考電平≥ +10 dBm)

頻域光跡類型

正常、平均值、***大保持、***小保持

檢測方法

+峰值、-峰值、平均值、取樣值

自動標記

基于用戶可調閾值和偏移值確定 1 到 11 個峰值

手動標記

兩個手動標記，指明頻率、幅度、噪聲密度和相位噪聲

標記讀數

***值或相對值

FFT 窗

frame="border" rules="all" summary="" style="border-spacing: 0px; border-collapse: collapse; margin: 0.7em 0px; width: 1108px; overflow-wrap: normal; word-break: normal; font-size: 0.875rem; line-height: 1.375rem;">

FFT 窗	因數
Kaiser	2.23
矩形	0.89
Hamming	1.30
Hanning	1.44
Blackman-Harris	1.90
平頂	3.77

任意函數發生器

(要求 3-AFG 選項)

波形

正弦波、方波、脈沖波、斜坡/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升、指數下降、半正矢曲線、心電圖和任意波形和AM/FM。

正弦

頻率范圍

0.1 Hz ~ 50 MHz

幅度范圍

20 mVp-p ~ 5 Vp-p 至 Hi-Z；10 mVp-p ~ 2.5 Vp-p 至 50

幅度平坦度（典型值）

1 kHz 時為 ±0.5 dB（±1.5 dB，<20 mVp-p 幅度）

總諧波失真（典型值）

1% 至 50

2%, 幅度 < 50 mV 且頻率 > 10 MHz 時

3%, 幅度 < 20 mV 且頻率 > 10 MHz 時

無雜散動態范圍 (SFDR)（典型值）

-40 dBc (Vp-p ≥ 0.1 V)；-30dBc (Vp-p ≤ 0.1 V)，50  負載

方波/脈沖波

頻率范圍

0.1 Hz ~ 25 MHz

幅度范圍

20 mVp-p ~ 5 Vp-p 至 Hi-Z；10 mVp-p ~ 2.5 Vp-p 至 50

占空比

10% 至 90% 或 10 ns 的***小脈沖，以較大的周期為準

占空比分辨率

0.1%

***小脈沖寬度（典型值）

10 ns

上升時間/下降時間（典型值）

5 ns (10% - 90%)

脈沖寬度分辨率

100 ps

過沖（典型值）

< 4%, 信號步長 >100 mV 時

非對稱性

±1% ±5 ns，50% 占空比

抖動 (TIE RMS)（典型值）

< 500 ps

鋸齒波/三角波

頻率范圍

0.1 Hz ~ 500 kHz

幅度范圍

20 mVp-p ~ 5 Vp-p 至 Hi-Z；10 mVp-p ~ 2.5 Vp-p 至 50

可變對稱性

0% ~ 100%

對稱分辨率

0.1%

直流

電平范圍（典型值）

±2.5 V 至 Hi-Z; ±1.25 V 至 50

隨機噪聲波形

幅度范圍

20 mVp-p ~ 5 Vp-p 至 Hi-Z; 10 mVp-p ~ 2.5 Vp-p 至 50

幅度分辨率

0% 至 100%，以 1% 遞增

抽樣信號（Sinc 函數）

頻率范圍（典型值）

0.1 Hz ~ 2 MHz

幅度范圍

20 mVp-p ~ 3.0 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.5 Vp-p 至 50

高斯

頻率范圍（典型值）

0.1 Hz ~ 5 MHz

幅度范圍

20 mVp-p ~ 2.5 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.25 Vp-p 至 50

洛侖茲

頻率范圍（典型值）

0.1 Hz ~ 5 MHz

幅度范圍

20 mVp-p ~ 2.4 Vp-p 至 Hi-Z；10 mVp-p ~ 1.2 Vp-p 至 50

指數上升/下降

頻率范圍（典型值）

0.1 Hz ~ 5 MHz

幅度范圍

20 mVp-p ~ 2.5 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.25 Vp-p 至 50

半正矢曲線

頻率范圍（典型值）

0.1 Hz ~ 5 MHz

幅度范圍

20 mVp-p ~ 2.5 Vp-p 至 Hi-Z; 10 mVp-p ~ 1.25 Vp-p 至 50

心電圖（典型值）

頻率范圍

0.1 Hz ~ 500 kHz

幅度范圍

20 mVp-p ~ 5 Vp-p 至 Hi-Z; 10 mVp-p ~ 2.5 Vp-p 至 50

任意波形

存儲深度

1 ~ 128 k

幅度范圍

20 mVp-p ~ 5 Vp-p 至 Hi-Z; 10 mVp-p ~ 2.5 Vp-p 至 50

重復率

0.1 Hz ~ 25 MHz

采樣率

250 MS/s

頻率精度

正弦波和斜坡

130 ppm (頻率 < 10 kHz)

50 ppm (頻率 ≥ 10 kHz)

方波和脈沖波

130 ppm (頻率 < 10 kHz)

50 ppm (頻率 ≥ 10 kHz)

分辨率

0.1 Hz 或 4 位，以大者為準

信號幅度精度

±[ (1.5% 的峰峰值幅度設定值) + (1.5% 的 DC 偏置設定值) + 1 mV ] (頻率 = 1 kHz)

直流偏置

直流偏置范圍

±2.5 V 至 Hi-Z;

±1.25 V 至 50

直流偏置分辨率

1 mV 至 Hi-Z;

500 uV 至 50

DC 偏置精度

±[(1.5% 的***偏置電壓設定值) + 1 mV]

從 25 °C 起每變化 10 °C 增加 3 mV

AM/FM調制特性分析

載波

除脈沖、噪音、直流和心電圖外的所有波形



內部調制波形

正弦波、方波、三角波、Up-Ramp、Down-Ramp、噪聲

外部調制頻率

100 MHz 至 5 KHz

AM調制深度

0.01%至100.0%

***小的FM峰值偏差

直流

***大的FM峰值偏差

frame="border" rules="all" summary="" style="border-spacing: 0px; border-collapse: collapse; margin: 0.7em 0px; width: 1108px; overflow-wrap: normal; word-break: normal; font-size: 0.875rem; line-height: 1.375rem;">

輸出功能	***大的偏差頻率
ARB	12.5 MHz
Sine	25 MHz
Square	12.5 MHz
Ramp	250 KHz
Sinc	1 MHz
Other	2.5 MHz

邏輯分析儀

(要求 3-MSO 選項)

垂直系統、數字通道

輸入通道

16 條數字通道（D15 至 D0）

閾值

每組 8 條通道設置一個閾值

閾值選擇

TTL、CMOS、ECL、PECL、用戶定義

用戶定義的閾值范圍

-15 V ~ +25 V

***大輸入電壓

-20 V ~ +30 V

閾值精度

±[130mV + 3% 的閾值設定值]

輸入動態范圍

50 Vp-p（根據閾值設置而定）

***小電壓擺幅

500 mV

輸入電阻

101 kΩ

探頭負載

8 pF

垂直分辨率

1 位

水平系統、數字通道

***大采樣率（主控）

500 MS/s（2 ns 分辨率）

***大記錄長度（主控）

10 M

***大采樣率 (MagniVu)

8.25 GS/s (121.2 ps 分辨率)

***大記錄長度 (MagniVu)

10k 點，以觸發點為中心

***小可檢測脈沖帶寬（典型值）

2 ns

通道間時滯（典型值）

500 ps

***大輸入切換速率

250 MHz (可以準確復現為邏輯方波的***大頻率正弦波。需要在每個通道上使用短的接地延長線。這是***小擺動幅度時的***大頻率。切換速率越高，獲得的幅值就越高。）

串行協議分析儀

自動串行觸發、解碼和搜索選項，適用于 I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO 和非 ISO), LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻總線。

如需更詳細地了解串行總線支持產品，請參閱串行觸發和分析產品技術資料。

觸發類型

I2C（選配）

在高達 10 Mb/s 的 I2C 總線上的開始、重復開始、停止、丟失確認、地址（7 位或 10 位）、數據或地址和數據上觸發采集。

SPI（選配）

在 50.0 Mb/s 以內的 SPI 總線上進行 SS 激活、幀開始、MOSI、MISO 或 MOSI 與 MISO 觸發。

RS-232/422/485/UART（選配）

在 10 Mb/s 以內的總線上進行發送開始位、接收開始位、發送包結束、接收包結束、發送數據、接收數據、發送奇偶錯誤和接收奇偶錯誤觸發。

USB：低速（選配）

觸發同步激活、幀開始、復位、掛起、恢復、包尾、令牌（地址）包、數據包、握手包、特殊包或錯誤。

令牌包觸發 - SOF、OUT、IN、SETUP 中任一令牌類型；可為下列任何令牌指定地址：OUT、IN 和 SETUP 令牌類型�？蛇M一步指定地址，以便在 ≤、<、=、>、≥、≠ 某個特殊值時或處于某范圍以內或以外時觸發�？梢允褂枚�進制、十六進制、不帶符號的十進制及無關位為 SOF 令牌指定幀號。

數據包觸發 - DATA0、DATA1 中任何數據類型；可進一步指定數據以在 ≤、<、=、>、≥、≠ 某特殊值時或處于某個范圍以內或以外時觸發。

握手包觸發 – ACK、NAK、STALL 中任意握手類型。

特殊包觸發 - 任何特殊類型，預留

錯誤觸發 - PID 檢查、CRC5 或 CRC16、位填充。

USB：全速（選配）

觸發同步、復位、掛起、恢復、包尾、令牌（地址）包、數據包、握手包、特殊包、錯誤。

令牌包觸發 - SOF、OUT、IN、SETUP 中任一令牌類型；可為下列任何令牌指定地址：OUT、IN 和 SETUP 令牌類型�？蛇M一步指定地址，以便在 ≤、<、=、>、≥、≠ 某個特殊值時或處于某范圍以內或以外時觸發�？梢允褂枚�進制、十六進制、不帶符號的十進制及無關位為 SOF 令牌指定幀號。

數據包觸發 - DATA0、DATA1 中任何數據類型；可進一步指定數據以在 ≤、<、=、>、≥、≠ 某特殊值時或處于某個范圍以內或以外時觸發。

握手包觸發 – ACK、NAK、STALL 中任意握手類型。

專用包觸發 – 任意專用包類型、PRE、保留包。

錯誤觸發 – PID 校驗、CRC5 或 CRC16、填充位。

CAN, CAN FD (選配)

觸發幀頭、幀類型 (數據, 遠程, 錯誤, 過載), 標識符(標準或擴展), 數據, 標識符和數據, 幀尾, 未確認, 或位填充錯誤, CAN 信號上***高 1 Mb/s, CAN FD 信號上***高 7 Mb/s (ISO 和非 ISO)。

可以進一步指定數據，在≤、<、=、>、≥ 或 ≠ 特定數據值時觸發采集。用戶可調節的取樣點默認設置為 50%。

LIN（選配）

觸發同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤(如同步錯誤、奇偶性錯誤或校驗和錯誤，***高 100 kb/s，LIN 規定是 20 kb/s)。

FlexRay（選配）

觸發幀頭、幀類型 (正常、凈荷、空、同步、啟動)、標識符、周期數、整個包頭字段、數據、標識符和數據、幀尾或錯誤（如包頭 CRC、包尾 CRC、空幀、同步幀或啟動幀錯誤，***高 10 Mb/s）。

MIL-STD-1553 (選配)

觸發同步、字類型(命令、狀態、數據)、命令字(單獨設置 RT 地址、T/R、子地址/模式、數據字數/模式代碼和奇偶性)、狀態字 (單獨設置 RT 地址、消息錯誤、儀器化、服務請求位、收到的廣播命令、繁忙、子系統標記、動態總線控制接受(DBCA)、終端標記和奇偶性)、數據字(用戶指定的 16 位數據值)、錯誤(同步、奇偶性、曼徹斯特、非相鄰數據)、空閑時間(***短時間可以在 2 μs ~ 100 μs 之間選擇；***長時間可以在 2 μs ~ 100 μs 之間選擇；在小于***小值、大于***大值、落在范圍內、落在范圍外時觸發)�？蛇M一步指定 RT 地址，以便在 =、≠、<、>、≤、≥ 某個特殊值時或處于某個范圍以內或以外時觸發。

ARINC429（選配）

在字開頭/結尾、標簽、SDI、數據、標簽和數據、錯誤條件下觸發（任何、奇偶性、字、間隙）。

I2S/LJ/RJ/TDM（選配）

在字選擇、幀同步或數據上觸發。可進一步指定數據，以便在 ≤、<、=、>、≥、≠ 某個特殊數據值時或處于某個范圍以內或以外時觸發。I2S/LJ/RJ 的***大數據速率為 12.5 Mb/s。TDM 的***大數據速率為 25 Mb/s。

數字電壓表

(產品注冊后免費)

信號源

通道 1, 通道 2, 通道 3, 通道 4

測量類型

ACrms, DCrms, AC+DCrms (讀數用伏特或安培表示); 頻率數

分辨率

電壓: 4 位

頻率: 5 位

頻率精度

±（10 µHz/Hz + 1 計數）

測量速率

100 次/秒；顯示器上的測量結果更新 4 次/秒

垂直設置，自動量程

自動調節垂直設置，用來***大限度提高測量的動態范圍；可用于任何非觸發源

圖形化測量

***小值、***大值、電流值和 5 秒滾動范圍的圖形表示

整體產品技術指標

顯示器類型

11.6 英寸(295 mm) TFT LCD, 容性觸控

顯示器分辨率

1920  水平 × 1080 垂直 HD

插值

Sin(x)/x

波形樣式

矢量、點狀、可變余暉、無限余暉

FastAcq 調色板

色溫、光譜、普通、倒置

格線

完整、網格、實線、十字準線、框架、IRE 和 mV

格式

YT、XY 和同時 XY/YT

***大波形捕獲速率

>280,000 wfms/s，在FastAcq 采集模式下，1 GHz 型號上

>230,000 wfms/s，在FastAcq 采集模式下，100 MHz – 500 MHz 型號上

>50,000 wfms/s，在 DPO 采集模式下，在所有型號上

輸入/輸出端口

USB 2.0高速主控端口

支持 USB **存儲設備和鍵盤。儀器前面有兩個端口，后面有一個端口。

USB 2.0 設備端口

后面板連接器可以通過 USBTMC 或 GPIB (使用 TEK-USB-488)進行通信或控制示波器。

打印

打印到網絡打印機或支持電子郵件打印的打印機。注：本產品包括 OpenSSL Project 為用于 OpenSSL 工具箱而開發的軟件。(http://www.openssl.org/)

LAN 端口

RJ-45 連接器，支持 10/100 Mb/s

HDMI 端口

19 針 HDMI 型連接器

輔助輸入（典型值）

(僅在兩通道型號上提供)

前面板 BNC 連接器

輸入阻抗, 1 MΩ

***大輸入

300 VRMS CAT II, 峰值≤ ±425 V

探頭補償器輸出電壓和頻率

前面板引腳

幅度

0 ~ 2.5 V

頻率

1 kHz

輔助輸出

后面板 BNC 連接器

V OUT(Hi): ≥2.25 V 開路, ≥1.0 V 至 50 Ω 到地

V OUT(Lo): ≤0.7 V 至 ≤4 mA 負載; ≤0.25 V 至 50 Ω 到地

可以把輸出配置成在示波器觸發時、內部任意函數發生器發出信號或事件輸出時提供脈站輸出信號

Kensington式鎖

后面板安全插槽連接到標準Kensington式鎖上。

LAN eXtensions for Instrumentation (LXI)

類別

LXI Core 2011

版本

V1.4

軟件

OpenChoice® Desktop

可以使用 USB 或 LAN，在 Windows PC 與示波器之間方便快速地進行通信。傳送和保存設置、波形、測量和屏幕圖像。包含 Word 和 Excel 工具欄，可以把采集數據和屏幕圖像從示波器自動傳送到 Word 和 Excel，進行快速報告或詳細分析。

IVI 驅動程序

為常用應用提供標準儀器編程接口，如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB。

e*Scope® 基于 Web 的接口

使用標準網絡瀏覽器通過網絡連接控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向瀏覽器提供一個網頁�？梢灾苯訌木W絡瀏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。

LXI Core 2011 Web interface

只需在瀏覽器的地址欄內輸入示波器的 IP 地址或網絡名稱，即可通過標準網絡瀏覽器連接到示波器。網絡界面允許通過 e*Scope 基于 Web 的遠程控制來查看儀器狀態和配置、網絡配置的狀態和修改以及儀器控件。所有 Web 交互均滿足 LXI Core 2011 規范第 1.4 版。

電源

電源電壓

100 至 240 V ±10%

電源頻率

50 ~ 60 Hz @ 100 ~ 240 V

400 Hz ±10% @ 115 V

功耗

***大 130 W

物理特點

外觀尺寸

高度

252 mm (9.93 英寸)

寬度

370 mm (14.57 英寸)

厚度

148.6 mm (5.85 英寸)

重量

凈重

MDO34 1GHz: 11.7 磅 (5.31 公斤)

MDO32 1GHz: 11.6 磅 (5.26 公斤)

毛重

17.4 磅 (7.89 公斤)

機架安裝配置

6U

冷卻間隙

2 英寸(50.8 mm)，右側(朝向儀器)和儀器后面必須

EMC 和安全

溫度

工作狀態

0 °C ~ +55 °C (+32 °F ~ +131 °F)

非工作狀態

–40 °C ~ +71 °C (–40 °F ~ +160 °F)

濕度

工作狀態

在 +40 °C 及以下時，相對濕度 (RH) 為 5% 到 90%

在 +40 °C 到 +55 °C、無冷凝且受到***大濕球溫度 +39 °C 限制時，相對濕度 (RH) 為 5% 到 60%

非工作狀態

在 +40 °C 及以下時，相對濕度 (RH) 為 5% 到 90%,

在 +40 °C 到 +55 °C 時，相對濕度為 5% 到 60%

在 +55 °C 到 +71 °C、無冷凝且受到***大濕球溫度 +39 °C 限制時，相對濕度 (RH) 為 5% 到 40%

海拔高度

工作狀態

3,000 m (9,843 英尺)

非工作狀態

12,000 m (39,370 英尺)

法規

電磁兼容性

EC 委員會指令 2004/108/EC

安全

UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, 低壓指令 2006/95/EC 和 EN61010-1:2001, IEC 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01

隨機振動

非工作狀態：

2.46 GRMS, 5-500 Hz, 每個軸 10 分鐘, 3 個軸, 總計30 分鐘

工作時：

0.31 GRMS, 5-500 Hz, 每個軸 10 分鐘, 3 個軸, 總計30 分鐘

滿足 IEC60068 2-64 和 MIL-PRF-28800 Class 3

沖擊

工作時：

50 G, 1/2 正弦, 持續時間 11 ms, 每個軸每個方向跌落 3 次, 總計撞擊 18 次

滿足 IEC 60068 2-27 和 MIL-PRF-28800 Class 3

非工作狀態

50 G, 1/2 正弦, 持續時間 11 ms, 每個軸每個方向跌落 3 次, 總計撞擊 18 次

超過 MIL-PRF-28800F

噪聲排放

聲功率級
