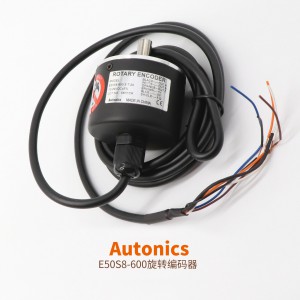

品牌：韩国奥托尼克斯AUTONICS

 类别：Φ50mm轴型增量值旋转编码器

 型号：E50S8-600-3-T-24

 每转脉冲数(P/R):600脉冲

 输出相：Note1  A B Z 相

 外径：Φ50mm

 内轴：8mm

 控制输出：推拉输出 ，(Low)-负载电流： 30mA 以下 ,残留电压：0.4VDC 以下

                                         ，(High)-负载电流： 10mA 以下,输出电压（电源电压5VDC）：电源电               压-2.0VDC以上

                                          ，输出电压（电源电压12-24VDC）:（电源电压-3.0）VDC以上

 响应速度（上升下降）：1μs 以下（电缆长度2m，I sink=***大20mA时）

 ***大响应频率：300kHz

 电源电压：12-24VDC±5%（波纹 P-P：5% 以下）

 消耗电流：80mA以下（无负载时）

 绝缘阻抗：100MΩ以上（所有端子与外壳之间500VDC 兆欧）

 耐电压：750VAC  50/60Hz 1分钟（输入端子和外壳之间）

 连接方式：轴向配线引出型

 启动扭矩： 70gf.cm (0.007N.m)以下，800gf.cm(0.078N.m)以下

 轴负载：径向;10kgf,轴向：2.5kgf.

 ***大允许转速：   5000rpm

 抗振动：10≈55Hz频率，振幅为1.5mm X,Y,Z 方向各2小时

 抗冲击：75G 以下

 使用环境温度：-10≈70℃，保存时：-25≈85℃

 使用环境湿度：35≈858%RH，保存时：35≈90%RH

 防护等级：IP50(IEC规格）

 配线规格：Φ5mm，5芯，长度：2M  屏蔽电缆

 附件：Φ8mm 标准连轴器，支架。

 重量：约363g（约275g）

 获得认证：CE

*为含包装盒重量，括号内为产品净重。

*周围环境条件为未结冰，未接露状态。
