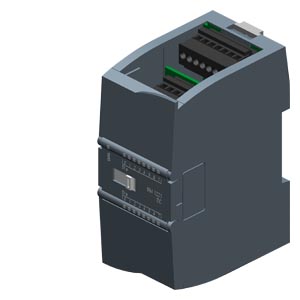

6ES7221-1BH32-0XB0
(EAN: 6940408101920 / UPC: 887621217686)
DIGITAL INPUT SM 1221, 16DI, 24V DC
 |
SIMATIC S7-1200，数字输入 SM 1221，16数字输入，24V DC， 灌电流/拉电流 |
| 一般信息 |
| 产品类型标志 |
SM 1221，DI 16x24 VDC |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自背板总线 DC 5 V，***大值 |
130 mA |
| 数字输入端 |
| ● 来自负载电压 L+（空载），***大值 |
4 mA; 每个通道 |
| 输出电压 / 标题 |
| 测量变频器的供电电压 / 标题 |
| ● 产品功能 / 测量变频器供电电压 |
是 |
| 功率损失 |
| 功率损失，典型值 |
2.5 W |
| 数字输入 |
| 数字输入端数量 |
16 |
| ● 在组件中 |
4 |
| 输入特性符合 IEC 61131，类型 1 |
是 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| — ***高可达 50 ℃，***大值 |
16 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 输入电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
1 mA 时 DC 5 V |
| ● 对于信号“1” |
15 V DC，当为 2.5 mA 时 |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号 “1”，***小值 |
2.5 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 |
| 对于报警输入端 |
| — 可参数化 |
是 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 报警/诊断/状态信息 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断显示 LED |
| ● 用于输入端状态 |
是 |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 在通道之间，分组点数 |
4 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| CSA 许可 |
是 |
| UL 许可 |
是 |
| cULus |
是 |
| FM 许可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 许可 |
是 |
| 船舶建造许可 |
是 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 允许温度变化 |
5°C 至 55°C，3°C/分钟 |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 存放/运输，***小值 |
660 hPa |
| ● 存放/运输，***大值 |
1 080 hPa |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 连接技术 / 标题 |
| 需要的前置插头 |
是 |
| 机械/材料 |
| 外壳材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 宽度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，约 |
210 g |
