JX8192机械编码器接线关系：

 4.1、485接口（4芯航插）：1-485 A；2-485B；3-+12V；4-GND。

 4.2、格雷码接口（19芯航插）： 1—13为数据D0-D12，19为公共端。

四、安装使用及注意事项：

1、本传感器属于高精度仪器，安装时严禁敲击和摔打碰撞。

2、传感器与外部联接应避免刚性连接，而应采用联轴器、连接齿轮或同步带联接传动。

3、安装时注意其允许的轴负载，不得超过极限负载。

4、注意不要超过编码器的极限转速，如超过极限转速时，电信号可能会丢失。

5、接线务必正确，错误接线可能会导致传感器内部电路损坏。

6、请不要将传感器的输出线与动力等线绕在一起或同一管道传输，也不宜在配线盘附近使用，以防干扰。

五、 闸门开度传感器安装方法（图片以接触式编码器为例）：

前言：在安装闸门开度传感器之前首先要确定：开度传感器的安装位置，只有确定好安装位置后才能确定具体采用以下哪种方式进行连接。

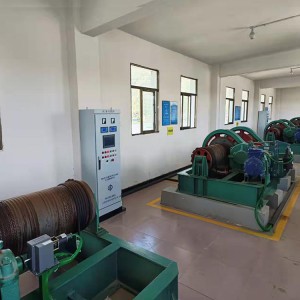

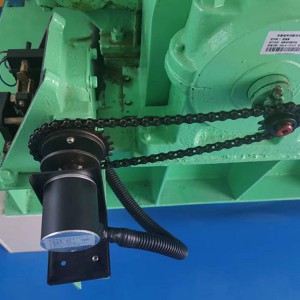

（一）、闸门开度传感器与卷扬启闭机的安装方法（推荐1、2、3种方法）

1、弹性联轴器安装：传感器出轴通过联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下方增加垫块来调整。然后紧固四个安装地脚螺钉(M6螺丝)。

④将弹性联轴器分别紧固在传感器的伸出轴和连接法兰上即可。

 弹性联轴器

2、偏心轴器安装：传感器出轴通过偏心联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将偏心法兰盘固定在安装轴上。注意要将偏心法兰的中心孔与安装轴的中心尽量保持同心。

②按传感器支架安装孔的要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下增加垫块来调整。然后紧固四个安装地脚螺钉(M8螺丝)。

④将偏心联轴器另一头套在传感器轴上，拧紧传感器轴端的偏心联轴器的紧固螺钉。
