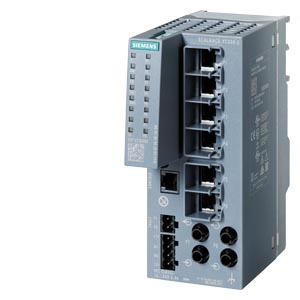

SIPLUS NET SCALANCE XC206-2 基于 6GK5206-2BB00-2AC2 帶防腐蝕涂層， -40 - +70°C， 可管理層面 2 IE 交換機； 6x 100 Mbit/s RJ45 端口； 2x 100 Mbit/s ST/BFOC 端口； 1X 控制臺端口；診斷 LED 冗余電源 溫度范圍 -40°C 至 +70°C； 安裝： 凹頂導軌/S7 型軌/墻壁 冗余功能；辦公室 特性（RSTP，VLAN，...); PROFINET IO 設備； 以太網/IP 一致 C-PLUG 插槽； |
| 產品類型名稱 |
SIPLUS NET SCALANCE XC206-2 |
| 傳輸率 |
| 傳輸率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
6; RJ45 |
| 10/100 Mbit/s RJ45 端口的數量 / 集成的 |
|
| ● 配有固定護套 |
6 |
| 100 Mbit/s ST(BFOC) 端口的數量 |
|
| ● 適用于多模 |
2 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 用于操作控制臺 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 用于操作控制臺 |
RJ11 |
| ● 用于信號觸點 |
2 **子塊 |
| ● 適用于電源 |
4 針端子板 |
| 移動存儲介質規格 |
|
| ● C-PLUG |
是 |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 1 / 電源電壓 |
DC |
| ● 供電電壓 / 1 / 額定值 |
24 V |
| ● 損耗功率 [W] / 1 / 額定值 |
6 W |
| ● 供電電壓 / 1 / 測定值 |
9.6 ... 31.2 V |
| 電壓類型 / 4 / 電源電壓 |
|
| ● 消耗電流 / 4 / 電源電壓額定值時 / ***大值 |
0.25 A |
| 環境條件 |
| 環境溫度 / 在水平安裝位置時 / 運行期間 |
-40 ... +70 °C |
| 環境溫度 / 在儲存期間和運輸 |
-40 ... +70 °C |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 相對空氣濕度 |
|
| ● 出現凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/凍結（在凝露狀態下不得進行開機調試），水平安裝 |
| 耐化學性 / 針對市售冷卻潤滑劑 |
是; 包括空氣中的柴油和細微油滴 |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
Tmin ... Tmax，針對 1140 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin...(Tmax - 10 K)，針對 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，針對 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| 抵抗生物活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體）；根據要求提供 3B3級 |
| ● 與 EN 60721-3-6 一致 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體） |
| 抵抗化學活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 符合 EN 60068-2-52（清晰度 3），包括鹽霧在內的 3C4 級 (RH < 75%)；* |
| ● 與 EN 60721-3-6 一致 |
是; 包括符合 EN 60068-2-52（嚴苛度 3）鹽霧在內的 6C3 級 (RH < 75 %)；* |
| 抵抗機械活性物質的能力 |
|
| ● 與 EN 60721-3-3 一致 |
是; 等級 3S4，包括沙、塵土；* |
| ● 與 EN 60721-3-6 一致 |
是; 等級 6S3，包括沙、塵；* |
| 氣候級 / 符合 IEC 60721 / 備注 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 涂層 / 用于組裝的電路板 / 符合 EN 61086 |
是; 2 級，高可用性 |
| 涂層的規格 |
|
| ● 防止污染，符合 EN 60664-3 |
是; 1 型防護 |
| 檢查方式 / 涂層的 / 符合 MIL-I-46058C |
是; 在使用壽命期間涂層變色 |
| 產品一致性 / 涂層的 / 印刷用電絕緣材料的鑒定和性能符合 IPC-CC-830A |
是; 防腐蝕涂層，A 級 |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊型 |
| 寬度 |
60 mm |
| 高度 |
147 mm |
| 深度 |
125 mm |
| 凈重 |
0.54 kg |
| 材料 / 外殼的 |
聚碳酸酯 (PC-GF10)/鋁壓鑄件 |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| ● S7-300 異型導軌安裝 |
是 |
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 冗余環形構架 / 重組時間 < 0.3 s |
50 |
| 星形構架 |
任意（僅取決于信號運行時間） |
| 產品功能 / QoS 符合 DSCP |
是 |
| 產品特點 |
|
| ● 直通式交換模式 |
否 |
| ● 存儲轉發交換模式 |
是 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 |
|
| ● CLI |
是 |
| ● 基于網絡的管理 |
是 |
| ● MIB 支持 |
是 |
| ● 通過電子郵件 TRAPs |
是 |
| ● 利用 STEP 7 配置 |
是 |
| ● RMON |
是 |
| ● SMTP 服務器 |
否 |
| ● 端口鏡像 |
是 |
| ● 多端口鏡像 |
是 |
| ● CoS |
是 |
| ● PROFINET IO 診斷 |
是 |
| PROFINET 一致性類別 |
B |
| 產品功能 / 交換機管理型 |
是 |
| 報文長度 / 工業以太網 / ***大值 |
1632 byte |
| 協議 / 支持 |
|
| ● Telnet |
是 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● TFTP |
是 |
| ● BOOTP |
否 |
| ● GMRP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| ● 以太網/IP |
是 |
| ● SNMP v1 |
是 |
| ● SNMP v2 |
是 |
| ● SNMP v3 |
是 |
| ● IGMP（偵聽/查詢） |
是 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 |
|
| ● 端口診斷 |
是 |
| ● 包大小統計 |
是 |
| ● 包類型統計 |
是 |
| ● 錯誤統計 |
是 |
| ● SysLog |
是 |
| 產品功能 / VLAN |
| 產品功能 |
|
| ● VLAN - 基于端口 |
是 |
| ● VLAN - 基于協議 |
否 |
| ● VLAN - 基于 IP |
否 |
| VLAN 數量 / ***大值 |
257 |
| VLAN 數量 - 動態 / ***大值 |
257 |
| VLAN 數量 / 環冗余時（HRP；MRP；備用耦合） |
35 |
| 協議 / 支持 / GVRP |
是 |
| 產品功能 / DHCP |
| 產品功能 |
|
| ● DHCP 服務器 |
是 |
| ● DHCP 客戶機 |
是 |
| ● DHCP 選項 82 |
是 |
| ● DHCP 選項 66 |
是 |
| ● DHCP 選項 67 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● PROFINET IO 設備 / 支持 / PROFINET 系統冗余 |
是 |
| ● 環冗余 |
是 |
| ● 高速冗余協議 (HRP) |
是 |
| ● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器 |
是 |
| ● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余 |
是 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 |
|
| ● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器 |
是 |
| ● PROFINET IO 設備 / 支持 / 水平同步轉發 |
是 |
| ● STP 冗余法 |
是 |
| ● RSTP 冗余法 |
是 |
| ● MSTP 冗余法 |
是 |
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 |
是 |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) |
否 |
| ● 被動偵聽 |
是 |
| 協議 / 支持 |
|
| ● LACP |
是 |
| 產品功能 / 安全 |
| 產品功能 |
|
| ● IEEE 802.1X（半徑） |
是 |
| ● Broadcast/Multicast/Unicast 限制器 |
是 |
| ● Broadcast 屏蔽 |
是 |
| 協議 / 支持 |
|
| ● SSH |
是 |
| ● SSL |
是 |
| 產品功能 / 時間 |
| 產品功能 |
|
| ● SICLOCK 支持 |
是 |
| ● NTP 客戶機 |
是 |
| ● SNTP 客戶機 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| ● SNTP |
是 |
| 可在運行中進行設備更改 |
| 產品功能 / 通過 CiR/H-CiR 在運行中配置 |
是 |
| 標準，規格，許可 |
| 平均故障間隔時間 (MTBF) |
46 a |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 標準，規格，許可 / CE |
| 資格證明 / CE標識 |
是 |
| 產品一致性 / 符合 EMC 準則 |
2014/30/EU |
| 標準 |
|
| ● 適用于 EMC 干擾發射 |
EN 61000-6-4, EN 50121-4 |
| ● 適用于 EMC 抗干擾能力 |
EN 61000-6-2, EN 50121-4 |
| 資格證明 / 與 RoHS 一致 |
是; 2011/65/EU |
| 標準，規格，許可 / 其它 |
| 資格證明 |
|
| ● 軌道應用符合 EN 50121-4 |
是 |
| 附件 |
| 產品擴展 / 可選 / C-PLUG |
是 |
| 更多信息 / 網絡鏈接 |
| 網絡鏈接 |
|
| ● 至網頁：選擇輔助工具 TIA Selection Tool |
http://www.siemens.com/snst |
| ● 至網頁：工業通信 |
http://www.siemens.com/simatic-net |
| ● 至網頁： Industry Mall |
https://mall.industry.siemens.com |
| ● 至網頁： 信息和下載中心 |
http://www.siemens.com/industry/infocenter |
| ● 至網頁：圖片數據庫 |
http://automation.siemens.com/bilddb |
| ● 至網頁： CAx 下載管理器 |
http://www.siemens.com/cax |
| ● 至網頁： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西門子為其產品及解決方案提供工業安全功能，以支持工廠、解決方案、機器、設備和/或網絡的安全運行。這些功能是整個工業安全機制的重要組成部分。 有鑒于此，西門子不斷對產品和解決方案進行開發和完善。西門子強烈建議您定期了解產品更新和升級信息。 此外，要確保西門子產品和解決方案的安全操作，還須采取適當的預防措施（例如：設備單元保護機制），并將每個組件納入**且全面的工業安全保護機制中。可能使用的所有第三方產品須一并考慮。更多有關工業安全的信息，請訪問http://www.siemens.com/industrialsecurity。 要及時了解有關產品的更新和升級信息，請訂閱相關產品的時事通訊。更多相關信息，請訪問 http://support.automation.siemens.com。(V3.4) |
